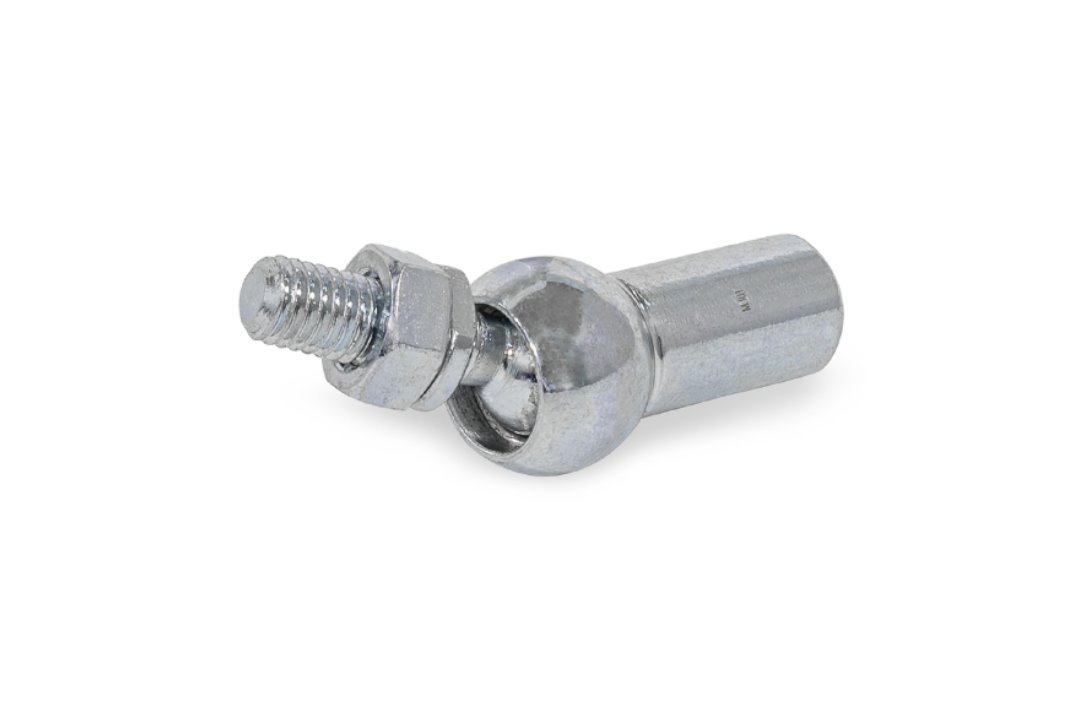

Opis produktu
Właściwości i zastosowanie:
- Wykonanie ST: korpus przegubu i sworzeń kulowy ze stali klasy 4.6, ocynkowane, pasywacja bezbarwna. Sworzeń kulowy hartowany.
- Przeguby kulowe osiowe GN 71802.1 stosuje się w napędach liniowych i systemach podnoszenia, np. do przenoszenia sił ściskających w kierunku osiowym – kompensują odchylenia kątowe.
- Składają się ze sworznia kulowego DIN 71803 i korpusu przegubu osiowego.
- Pierścień sprężysty utrzymuje przegub naprężony do określonej minimalnej siły rozdzielającej (40 N). Taką samą siłę stosuje się przy montażu i demontażu.
- Bieżnia przegubu kulowego przesmarowana.
- Nakrętka sześciokątna DIN 934: stal ocynkowana, pasywacja bezbarwna. Nakrętka w komplecie.
- Do ochrony przed zanieczyszczeniami i utrzymania smaru wewnątrz przegubu można zastosować osłony GN 710 (zamawiane osobno).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 71802.1-10-M6-C-ST |
| d 1 H9/h9 (kula) | 10 mm |
| d 2 (gwint korpusu) | M 6 |
| d 3 (gwint trzpienia) | M 6 |
| d 4 | 10 mm |
| d 5 | 14,8 mm |
| l 1 ±0,3 | 12,5 mm |
| l 2 ±0,3 | 25 mm |
| l 3 ±0,3 | 11 mm |
| t min. | 11 mm |
| Rozmiar klucza (A/F) | 8 mm |
| Min. siła rozdzielająca | 40 N |
| Waga | 0,026 kg |
Dostępne wykonania GN 71802.1 (typ C – z trzpieniem gwintowanym):
- ST: stal klasy 4.6 ocynkowana, pasywacja bezbarwna, sworzeń kulowy hartowany
- NI: stal nierdzewna AISI 304
