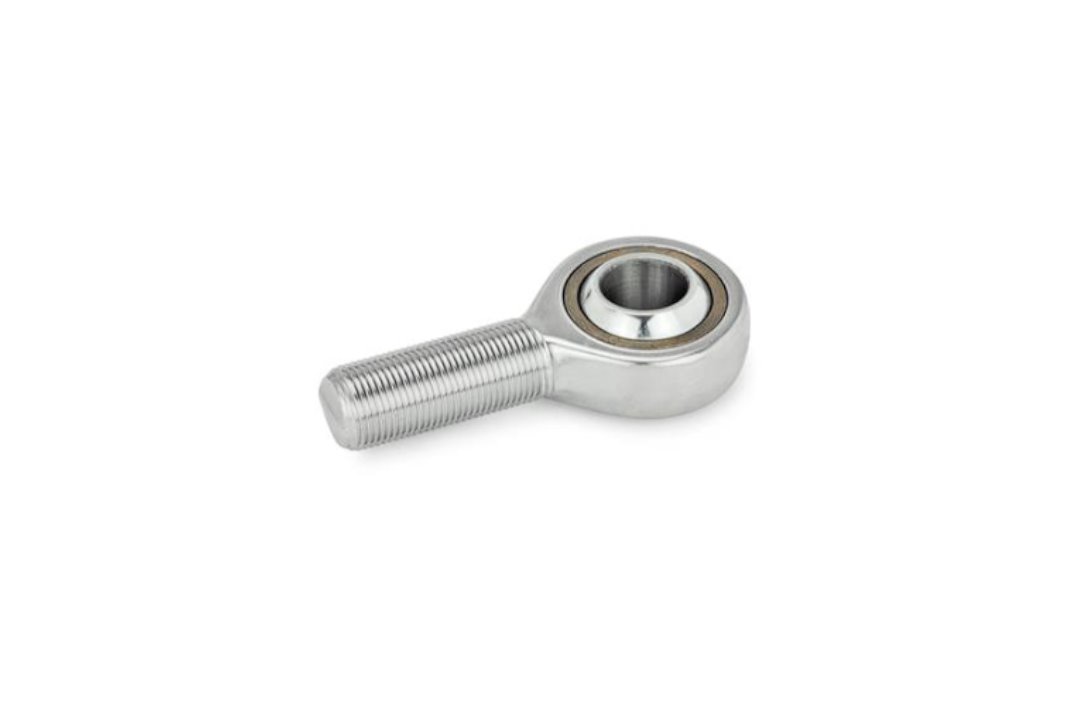

Opis produktu
Właściwości i zastosowania:
- Typ WH: brąz-PTFE / stal, samosmarowna
- Korpus, stal nierdzewna AISI 431: kuty, polerowany
- Gniazdo łożyska z brązu CuSn8, z wkładką PTFE
- Pierścień wewnętrzny, stal 100Cr6, hartowana, szlifowana i polerowana
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 648.6-10-M10-WH |
| d1 H7 | 10 mm |
| d2 | M 10 mm |
| b1 -0.12 | 14 mm |
| b2 | 10,5 mm |
| d3 | 12,9 mm |
| d4 | 28 mm |
| l1 | 48 mm |
| l2 | 62 mm |
| l3 | 29 mm |
| w | 13° |
| Waga | 0,061 kg |
Warianty:
- Typ NH: brąz / stal, możliwość smarowania
- Typ WH: brąz-PTFE / stal, samosmarowna
- Typ WK: stal nierdzewna-PTFE / stal nierdzewna, samosmarowne
