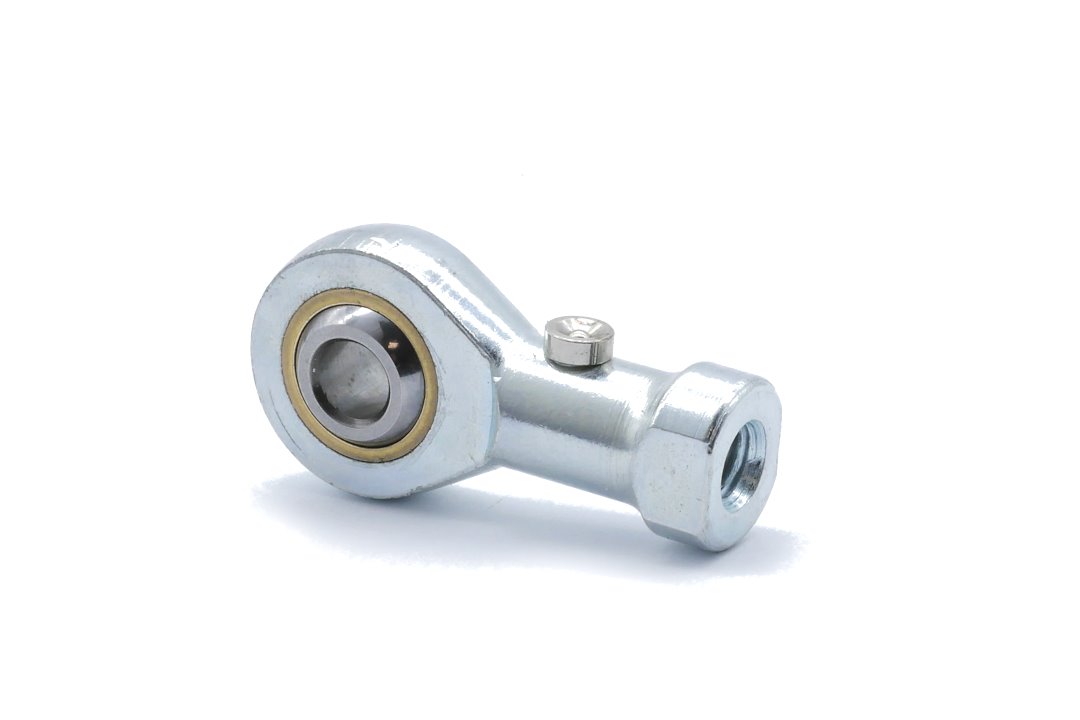

Opis produktu
Właściwości i zastosowanie:
- Korpus stalowy, ocynkowany.
- Para łożyskowa z mosiądzu.
Smarowanie
Przeguby kulowe typu N (z możliwością smarowania) wymagają regularnego smarowania. Przeguby dostarczane są nienasmarowane, wstępne smarowanie należy przeprowadzić przy montażu. Przy zakresie temperatur od -20º C do +125º C stosuje się smar uniwersalny. W wyjątkowo trudnych warunkach powinno się użyć smaru wysokiej jakości takiego jak np.: Gleitmo 805K.
Temperatura pracy
Przeguby kulowe typu N (z możliwością smarowania) mogą być użyte w zakresie temperatur od -50º C do + 200º C, lub więcej przy zasto- sowaniu smaru do wysokich temperatur. Przeguby kulowe typu W (samosmarujące) mogą być użyte w zakresie temperatur od -50º C do + 200º C. Przy ogólnym zastosowaniu możliwa jest praca w wyższych temperaturach, lecz może to skrócić żywotność przegubu.
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 648.1-25-M24x2L-N |
| d 1 | 25 mm |
| d 2 H7 | M 24 x 2L |
| b 1 | 31 mm |
| b 2 | 22 mm |
| d 3 | 29.6 mm |
| d 4 | 60 mm |
| Maksymalna długość wału t +1 | 33.5 mm |
| Waga | 0,744 kg |
** dostępne tylko w wykonaniu typ W |
*** Cetop
Typ N: mosiądz-CuZn40AI1 / stal, możliwość smarowania
Typ W: stal-PTFE / stal, samosmarowna
