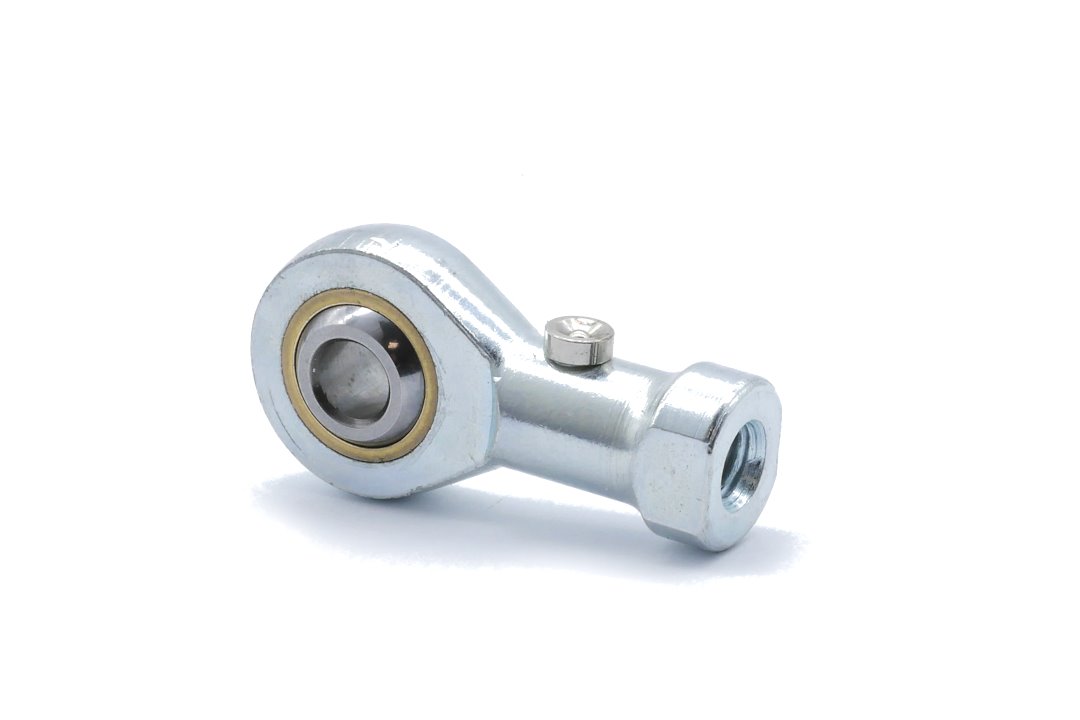

Opis produktu
Właściwości i zastosowanie:
- Korpus stalowy, ocynkowany.
- Para łożyskowa z mosiądzu.
Smarowanie
Przeguby kulowe typu N (z możliwością smarowania) wymagają regularnego smarowania. Przeguby dostarczane są nienasmarowane, wstępne smarowanie należy przeprowadzić przy montażu. Przy zakresie temperatur od -20º C do +125º C stosuje się smar uniwersalny. W wyjątkowo trudnych warunkach powinno się użyć smaru wysokiej jakości takiego jak np.: Gleitmo 805K.
Temperatura pracy
Przeguby kulowe typu N (z możliwością smarowania) mogą być użyte w zakresie temperatur od -50º C do + 200º C, lub więcej przy zasto- sowaniu smaru do wysokich temperatur. Przeguby kulowe typu W (samosmarujące) mogą być użyte w zakresie temperatur od -50º C do + 200º C. Przy ogólnym zastosowaniu możliwa jest praca w wyższych temperaturach, lecz może to skrócić żywotność przegubu.
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 648.1-8-M8-N |
| d 1 H7 | 8 mm |
| d 2 | M 8 |
| b 1 -0.12 | 12 mm |
| b 2 | 9 mm |
| d 3 | 10.4 mm |
| d 4 | 24 mm |
| d 5 | 12.5 mm |
| d 6 | 16 mm |
| t | 16 mm |
| Waga | 0.048 kg |
** dostępne tylko w wykonaniu typ W |
*** Cetop
Typ N: mosiądz-CuZn40AI1 / stal, możliwość smarowania
Typ W: stal-PTFE / stal, samosmarowna
