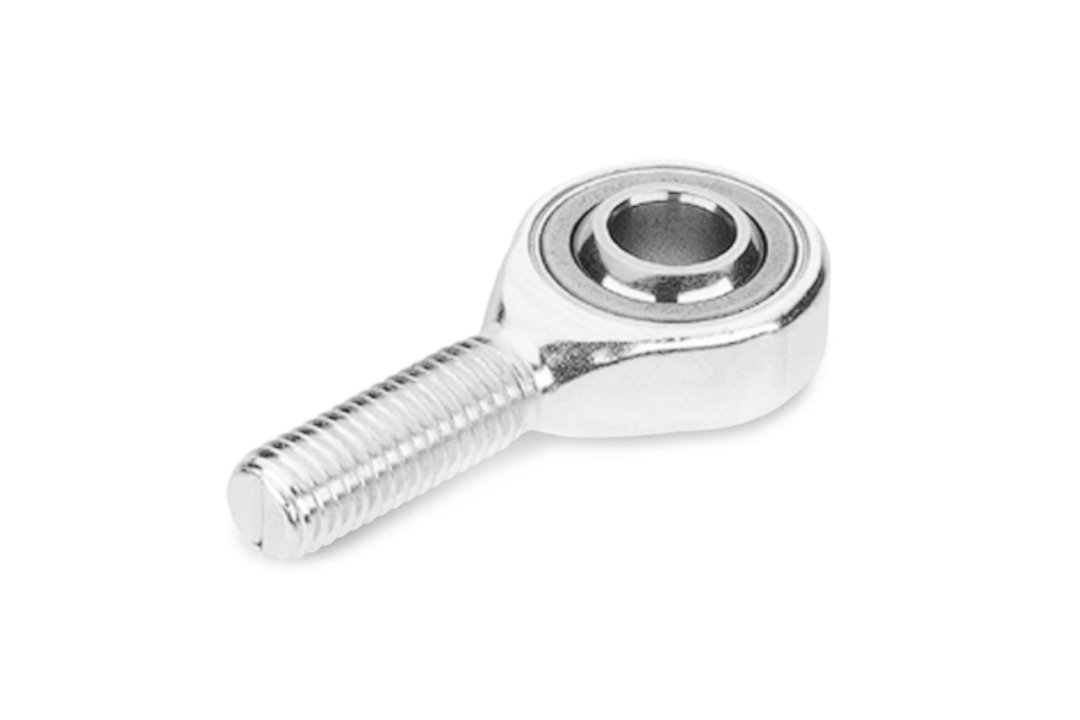

Opis produktu
Właściwości i zastosowanie:
- Typ N: para łożyskowa mosiądz / stal, z możliwością smarowania
- Gniazdo łożyska: mosiądz CuZn40Al1. Pierścień wewnętrzny: stal 100Cr6 hartowana, szlifowana i polerowana.
- Korpus: stal ocynkowana, pasywacja niebieska (d1 5–12 mm obrabiany, d1 14–30 mm kuty).
- Przeguby kulowe GN 648.2 odpowiadają DIN ISO 12240-4 seria K (dawniej DIN 648 K).
- Oznaczenie „L” w gwincie (np. M10L) – gwint lewozwojny.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 648.2-14-M14-N |
| d 1 H7 | 14 mm |
| d 2 | M 14 |
| b 1 -0,12 | 19 mm |
| b 2 | 13,5 mm |
| d 3 | 16,8 mm |
| d 4 | 36 mm |
| l 1 | 60 mm |
| l 2 | 78 mm |
| l 3 | 38 mm |
| Kąt wychylenia w | 16° |
| Waga | 0,14 kg |
Dostępne wykonania GN 648.2:
- Typ N: mosiądz / stal, z możliwością smarowania
- Typ W: stal-PTFE / stal, samosmarowny
