Opis produktu
Właściwości i zastosowanie:

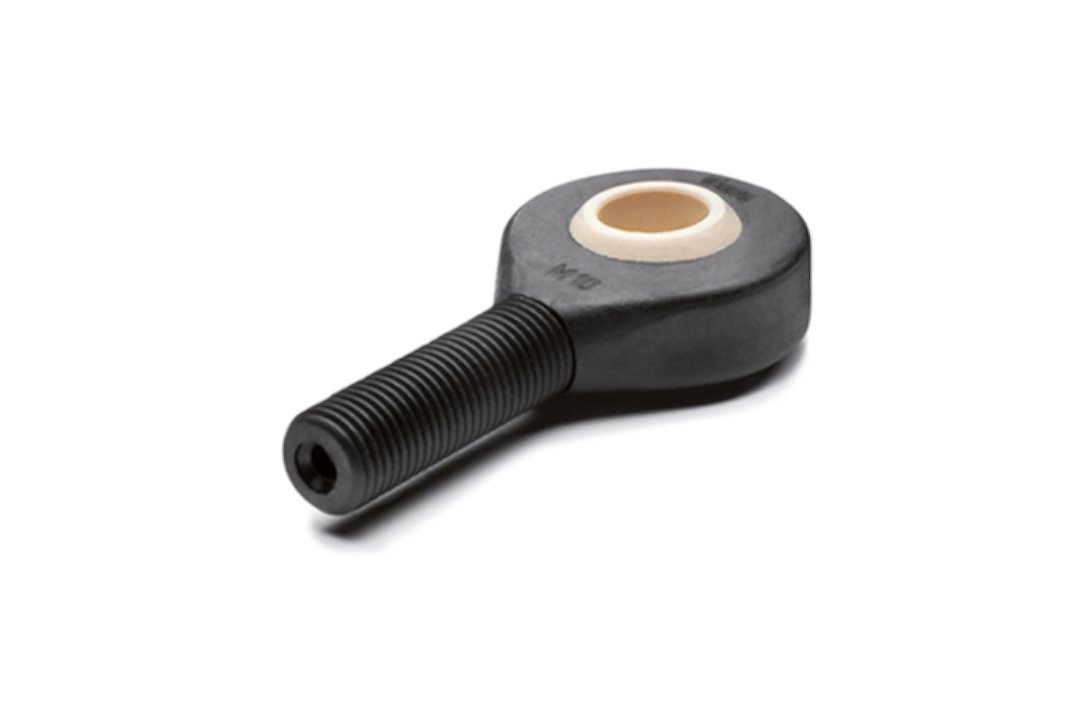

- Wykonanie BJT-p: korpus z trzpieniem gwintowanym.
- Korpus: wzmocniony włóknem szklanym SUPER-technopolimer na bazie poliamidu (PA). Pierścień wewnętrzny: samosmarowny technopolimer na bazie poliamidu (PA).
- Przeguby kulowe BJT. sprawdzają się w ruchu obrotowym, wahliwym i liniowym – także w środowisku agresywnym (woda, wysoka wilgotność, pył, opiłki, resztki obrabianych materiałów).
- Wałek może obracać się bezpośrednio w otworze kuli z samosmarownego technopolimeru.
- Całkowita odporność na korozję, również w obecności chemikaliów; wysoka odporność na mgłę solną.
- Dobra wytrzymałość mechaniczna, bardzo niska waga i duża sztywność, nie wymaga konserwacji.
- Kompensuje nieosiowości, pochłania drgania i siły poprzeczne, ogranicza hałas pracy.
- Maks. moment dokręcania gwintu: 12 Nm. Maks. moment obrotowy pierścienia wewnętrznego: 35 Nm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | BJT-p-M14-61 |
| Kod Elesa | 470141 |
| d (gwint) | M 14 |
| d 1 E10 (otwór kuli) | 14 mm |
| d 2 | 38 mm |
| l | 36 mm |
| b | 19 mm |
| b 1 | 13,5 mm |
| h | 80 mm |
| h 1 | 61 mm |
| Maks. moment dokręcania gwintu | 12 Nm |
| Maks. moment obrotowy pierścienia wewnętrznego | 35 Nm |
| Min. głębokość gwintu | 25 mm |
| Maks. kąt odchylenia β | 25° |
| Waga | 0,029 kg |
Dostępne wykonania BJT.:
- BJT: z otworem gwintowanym
- BJT-p: z trzpieniem gwintowanym
