Opis produktu
Właściwości i zastosowanie:

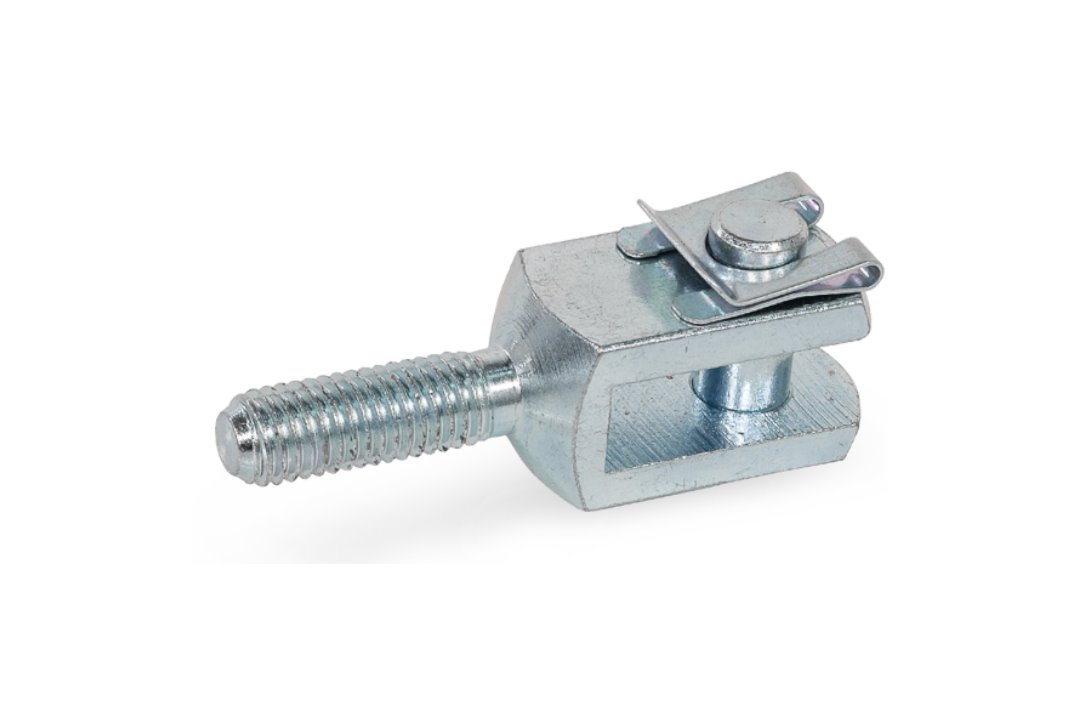

- Typ SL: sworzeń z pierścieniem zabezpieczającym SL.
- Przeguby widełkowe GN 754 przenoszą siły rozciągające i ścinające od drążków, dźwigni lub cięgien.
- Gwint zewnętrzny – długość gwintu daje znacznie większy zakres regulacji niż w przegubach widełkowych z gwintem wewnętrznym.
- Widełki: stal ocynkowana, pasywacja niebieska.
- Sworzeń: stal ocynkowana, pasywacja niebieska. Pierścień zabezpieczający: stal sprężynowa, hartowana i odpuszczana, ocynkowana, pasywacja niebieska.
- Wersje ze sworzniem można łączyć z uchwytami lub elementami przegubowymi GN 752 – powstaje przegub szybki w montażu i demontażu bez narzędzi (zwłaszcza typ KL).
- Wymiary zgodne z normą DIN 71752.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 754-10-20-M10-SL-ST |
| d 1 H9/h11 | 10 mm |
| l 1 | 20 mm |
| d 2 (gwint zewnętrzny) | M 10 |
| a | 20 mm |
| b | 10 mm |
| l 2 | 57 mm |
| l 3 | 69 mm |
| l 4 | 30 mm |
| l 5 min. | 25 mm |
| Waga | 0,068 kg |
Dostępne wykonania GN 754:
- Typ A: bez sworznia
- Typ KL: sworzeń z pierścieniem zabezpieczającym KL
- Typ SL: sworzeń z pierścieniem zabezpieczającym SL
