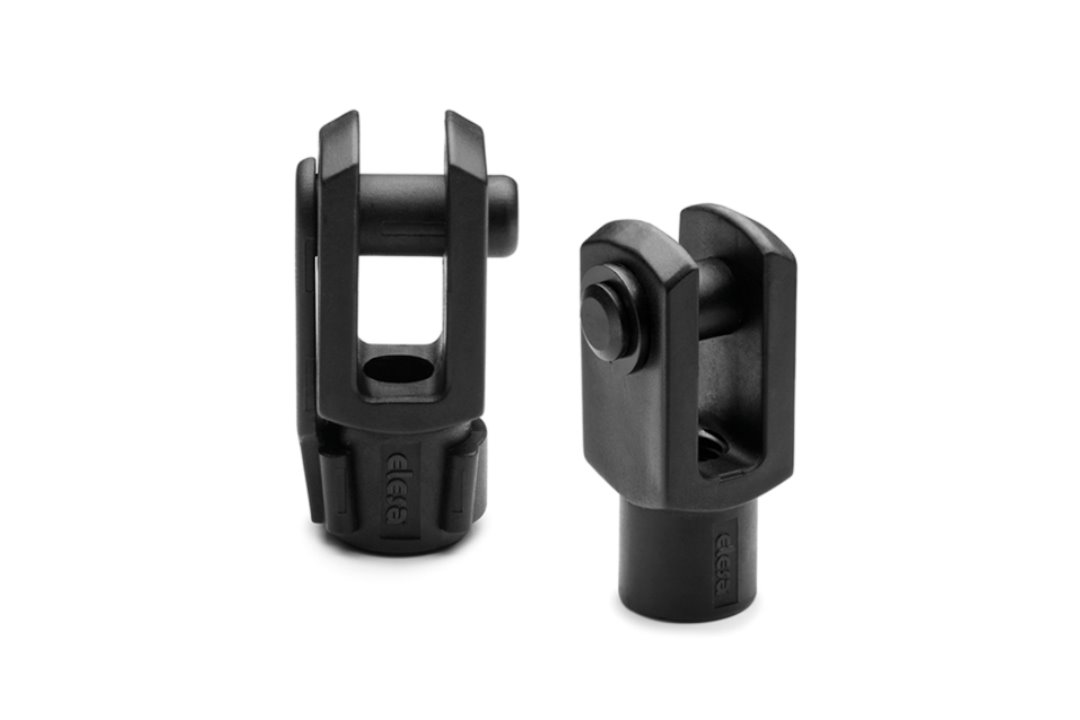

Opis produktu
Właściwości i zastosowanie:
- Wykonanie FJT+S: sworzeń z pierścieniem zabezpieczającym.
- Materiał: wzmocniony włóknem szklanym SUPER-technopolimer na bazie poliamidu (PA). Otwór gwintowany.
- Przeguby widełkowe FJT. najczęściej stosuje się jako końcówki siłowników pneumatycznych – mogą pracować także w obecności wody i wilgoci.
- Całkowita odporność na korozję, również w obecności chemikaliów; wysoka odporność na mgłę solną.
- Dobra wytrzymałość mechaniczna, bardzo niska waga i duża sztywność, znakomita odporność na uderzenia.
- Odporność na częste mycie rozpuszczalnikami i detergentami – nadaje się do przemysłu spożywczego i farmaceutycznego.
- Ograniczenie hałasu pracy.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | FJT-M12x1.25+S |
| Kod Elesa | 470332 |
| d (gwint 6H) | M12x1,25 (gwint drobnozwojowy) |
| d 1 | 12 mm |
| d 2 | 20 mm |
| l | 62 mm |
| l 1 | 48 mm |
| l 2 | 24 mm |
| l 3 | 18 mm |
| b 1 | 12 mm |
| b 2 | 0,5 mm |
| s | 24 mm |
| Maks. statyczna wytrzymałość na rozciąganie – krótkoterminowa | 3500 N |
| Maks. statyczna wytrzymałość na rozciąganie – ciągła | 1750 N |
| Maks. obciążenie poprzeczne – krótkoterminowe | 900 N |
| Maks. obciążenie poprzeczne – ciągłe | 450 N |
| Waga | 0,031 kg |
Wartości obciążeń są wynikiem badań laboratoryjnych przeprowadzonych w temperaturze 23°C.
Dostępne wykonania FJT.:
- FJT+PC: z zatrzaskiem
- FJT+S: z pierścieniem zabezpieczającym
