Opis produktu
Właściwości i zastosowanie:
- Typ KL: sworzeń z pierścieniem zabezpieczającym KL.
- Przeguby widełkowe GN 751.1 przypominają przeguby DIN 71752 (typ A), ale mają wbudowany pierścień obrotowy.
- Obrotowy pierścień kompensuje niedynamiczne ruchy obrotowe, np. przy współpracy z wciągarką linową.
- Nie trzeba wyrównywać przegubów podczas montażu.
- Wykonanie widełek: stal, powierzchnia ocynkowana, pasywacja niebieska. Wytrzymałość na rozciąganie klasy 5 (500 N/mm²).
- Sworzeń z pierścieniem zabezpieczającym: pierścień ze stali sprężynowej, hartowany i odpuszczany, powierzchnia ocynkowana, pasywacja niebieska.
- Sworzeń (typy KL i SL) może być montowany i demontowany bez użycia narzędzi.
Dane techniczne:
| Parametr | Wartość |
|---|---|

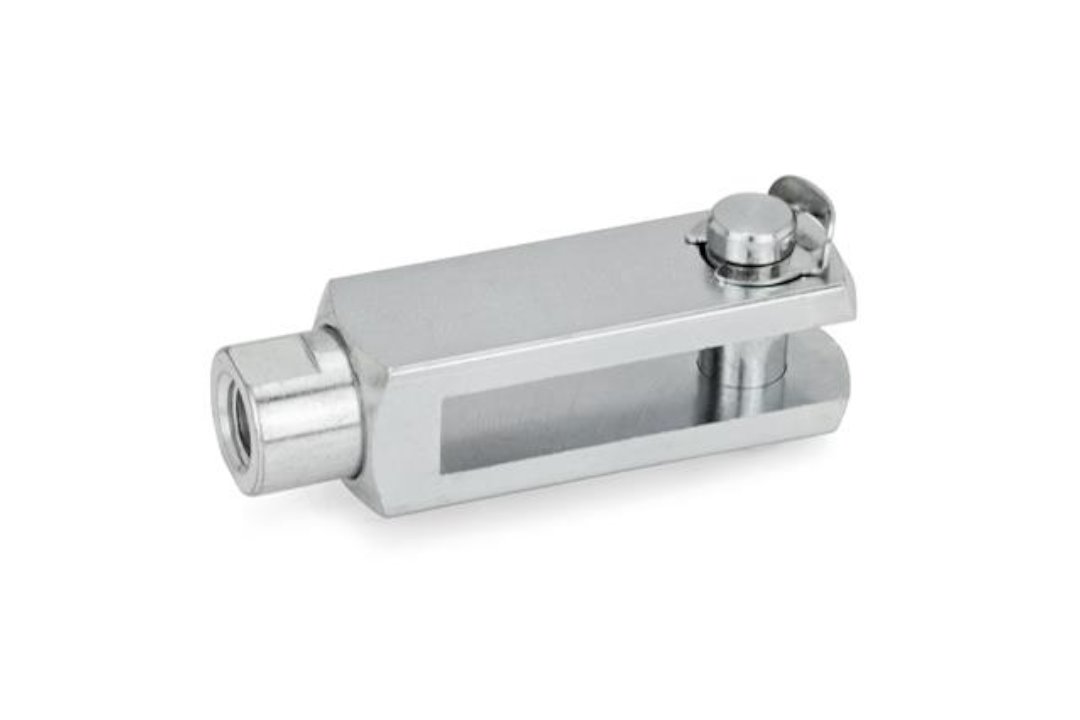

| Oznaczenie | GN 751.1-12-48-M12-KL |
| d 1 H9/h11 | 12 mm |
| l 1 | 48 mm |
| d 2 (gwint) | M 12 |
| a | 24 mm |
| b | 12 mm |
| d 3 | 20 mm |
| l 2 | 72 mm |
| l 3 | 86 mm |
| l 4 | 14 mm |
| A/F | 18 mm |
| Obciążenie statyczne F A | 14000 N |
| Waga | 0,174 kg |
Dostępne wykonania GN 751.1:
- Typ A: bez sworznia
- Typ KL: sworzeń z pierścieniem zabezpieczającym KL
- Typ SL: sworzeń z pierścieniem zabezpieczającym SL
