Opis produktu
Właściwości i zastosowanie:
- Typ A: sworzeń z pierścieniem zabezpieczającym DIN 471
- Wersja ze stali nierdzewnej: widełki ze stali nierdzewnej AISI 303 (NI), bez powłoki.
- Pierścień zabezpieczający DIN 471:
- stal nierdzewna
- materiał według normy niemieckiej nr 1.4122

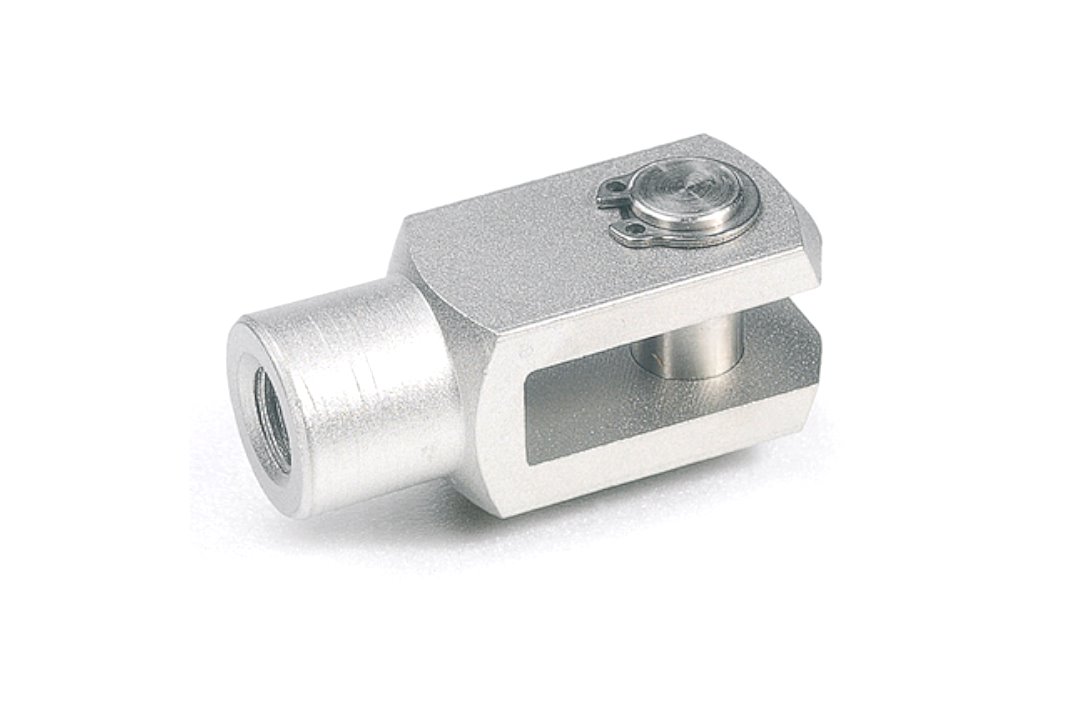

- Przeguby widełkowe GN 751 składają się z widełek DIN 71752 oraz sworznia z pierścieniem zabezpieczającym DIN 471 (typ A).
- Wykonanie odporne na korozję – do zastosowań w środowisku wilgotnym, w przemyśle spożywczym, chemicznym i na zewnątrz.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 751-6-12-M6-A-NI |
| d 1 H9/h11 | 6 mm |
| l 1 | 12 mm |
| d 2 | M 6 |
| a | 12 mm |
| b | 6 mm |
| d 3 | 10 mm |
| l 2 | 24 mm |
| l 3 | 31 mm |
| l 4 | 9 mm |
| Waga | 0,02 kg |
