Opis produktu
Właściwości i zastosowanie:

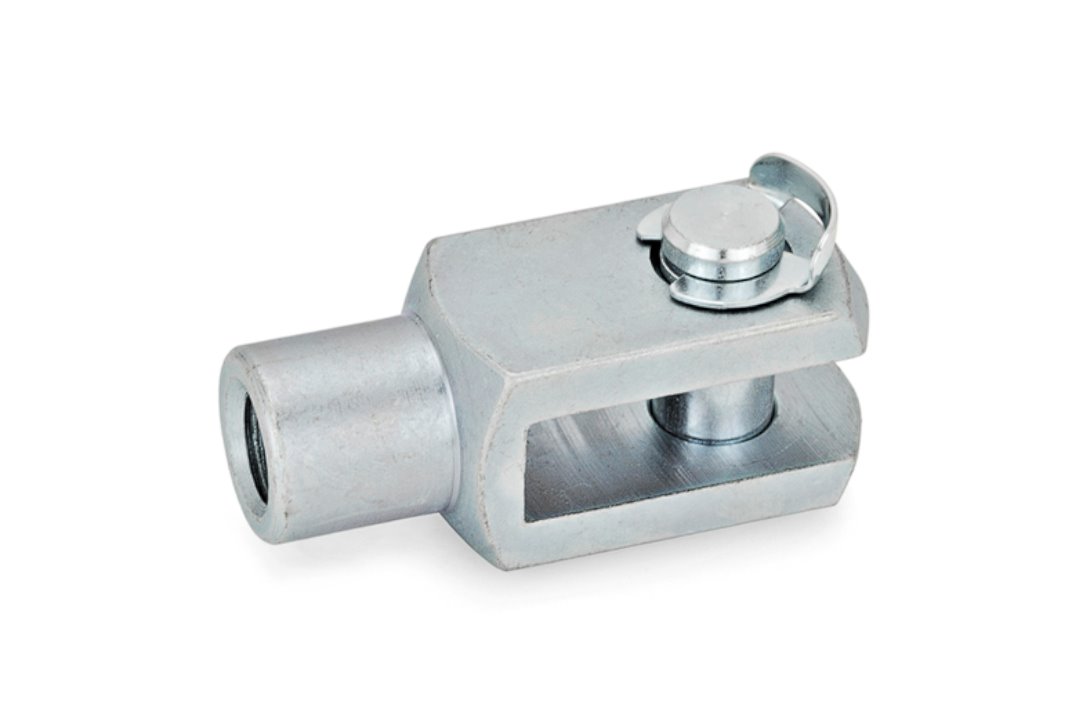

- Typ KL: sworzeń z pierścieniem zabezpieczającym KL
- Wykonanie przegubu ze stali, powierzchnia ocynkowana.
- Wytrzymały na rozciąganie - klasa V (500 N/mm2)
- Przeguby widełkowe GN 751 składają się z widełek DIN 71752 oraz sworznia z pierścieniem zabezpieczającym (typ KL i SL), lub zatrzasku z blachy (typ B). Obie wersje mogą być montowane i demontowane bez użycia narzędzi
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 751-5-20-M5L-KL |
| d 1 H9/h11 | 5 mm |
| l 1 | 20 mm |
| d 2 | M5 (gwint lewy) |
| a | 10 mm |
| b | 5 mm |
| d 3 | 9 mm |
| l 2 | 30 mm |
| l 3 | 36 mm |
| l 4 | 7,5 mm |
| Waga | 0,016 kg |
