Opis produktu
Właściwości i zastosowanie:

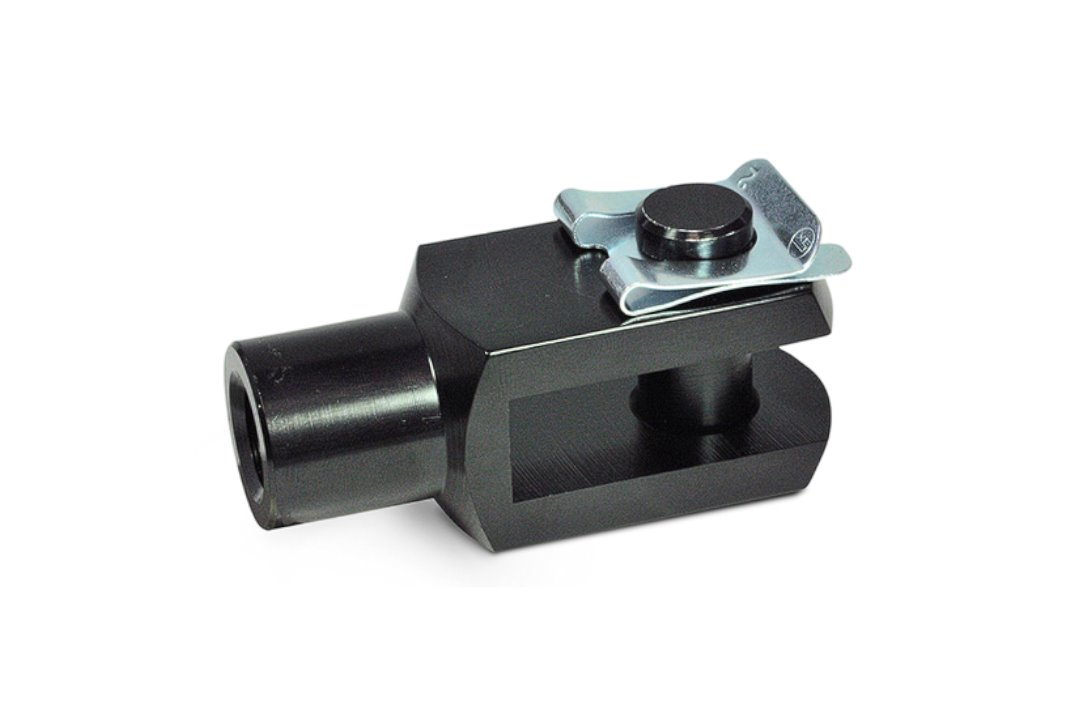

- Typ SL: sworzeń z pierścieniem zabezpieczającym SL
- Wykonanie widełek z aluminium, powierzchnia anodowana na kolor czarny.
- Sworzeń zabezpieczający:
- stal sprężynowa
- hartowana i odpuszczana
- powierzchnia ocynkowana, pasywacja niebieska
- Przeguby widełkowe GN 751 składają się z widełek DIN 71752 oraz sworznia z pierścieniem zabezpieczającym (typ KL i SL) Obie wersje mogą być montowane i demontowane bez użycia narzędzi
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 751-14-28-M14-SL-AL |
| d 1 H9/h11 | 14 mm |
| l 1 | 28 mm |
| d 2 | M 14 |
| a | 28 mm |
| b | 14 mm |
| d 3 | 24 mm |
| l 2 | 56 mm |
| l 3 | 72 mm |
| l 4 | 22,5 mm |
| Waga | 0,074 kg |
