Opis produktu
Właściwości i zastosowanie:

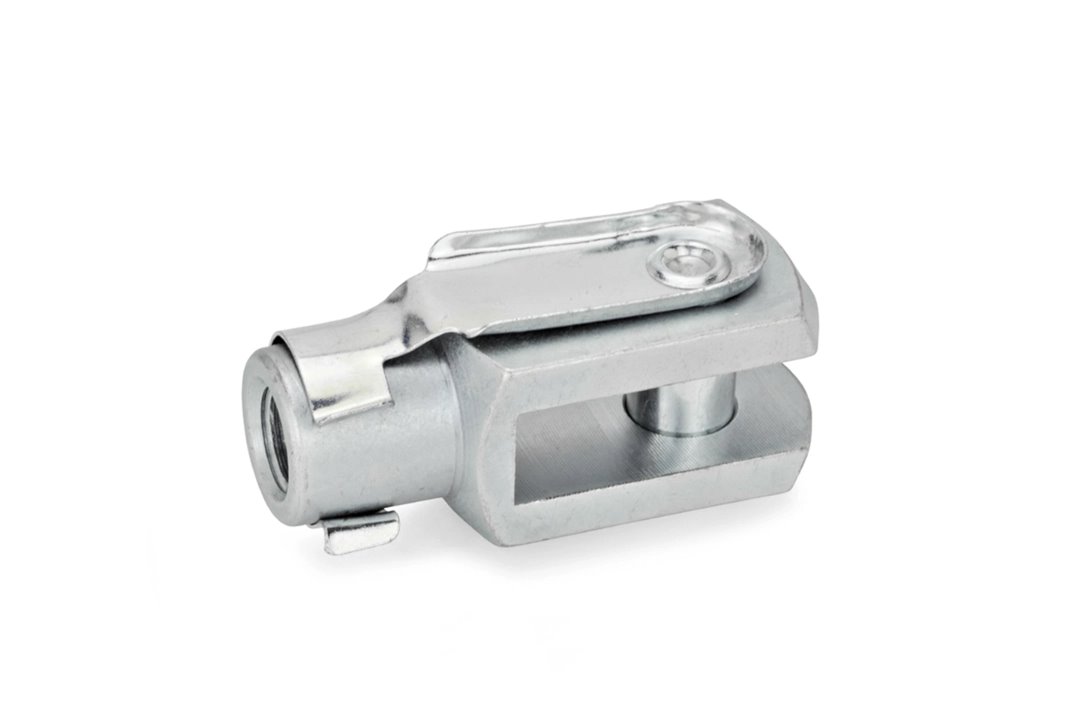

- Typ B: sworzeń z zatrzaskiem sprężynowym
- Wykonanie przegubu ze stali, powierzchnia ocynkowana.
- Wytrzymały na rozciąganie - klasa V (500 N/mm2)

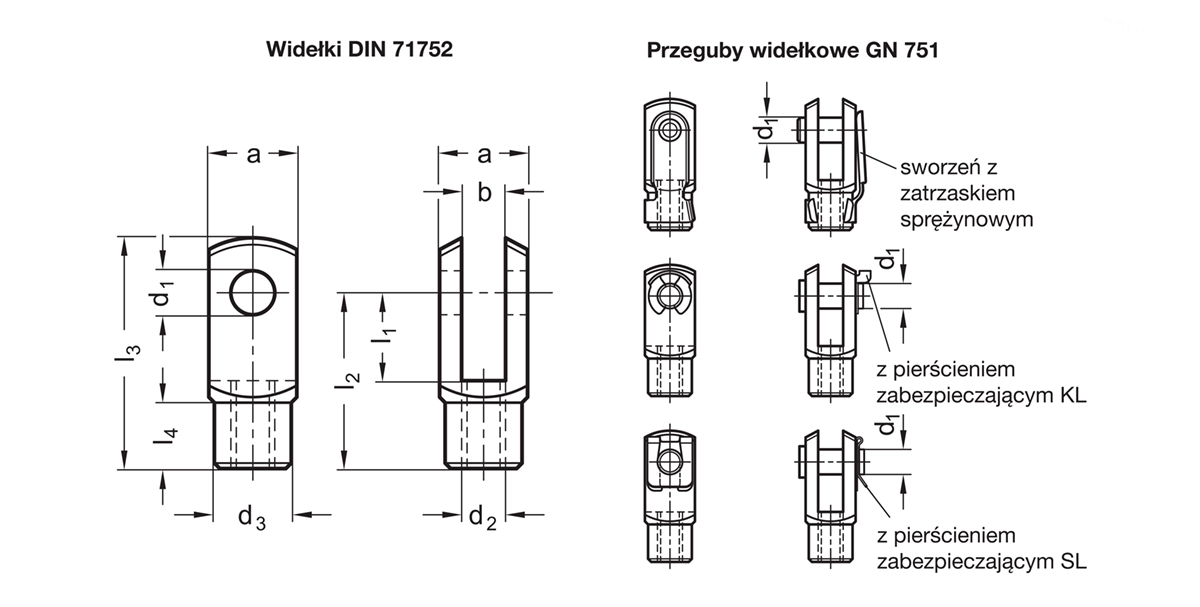

- Przeguby widełkowe GN 751 składają się z widełek DIN 71752 oraz sworznia z pierścieniem zabezpieczającym (typ KL i SL), lub zatrzasku z blachy (typ B). Obie wersje mogą być montowane i demontowane bez użycia narzędzi
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 751-10-40-M10-B |
| d 1 H9/h11 | 10 mm |
| l 1 | 40 mm |
| d 2 | M 10 |
| a | 20 mm |
| b | 10 mm |
| d 3 | 18 mm |
| l 2 | 60 mm |
| l 3 | 72 mm |
| l 4 | 15 mm |
| Waga | 0,125 kg |
