Opis produktu
Właściwości i zastosowanie:

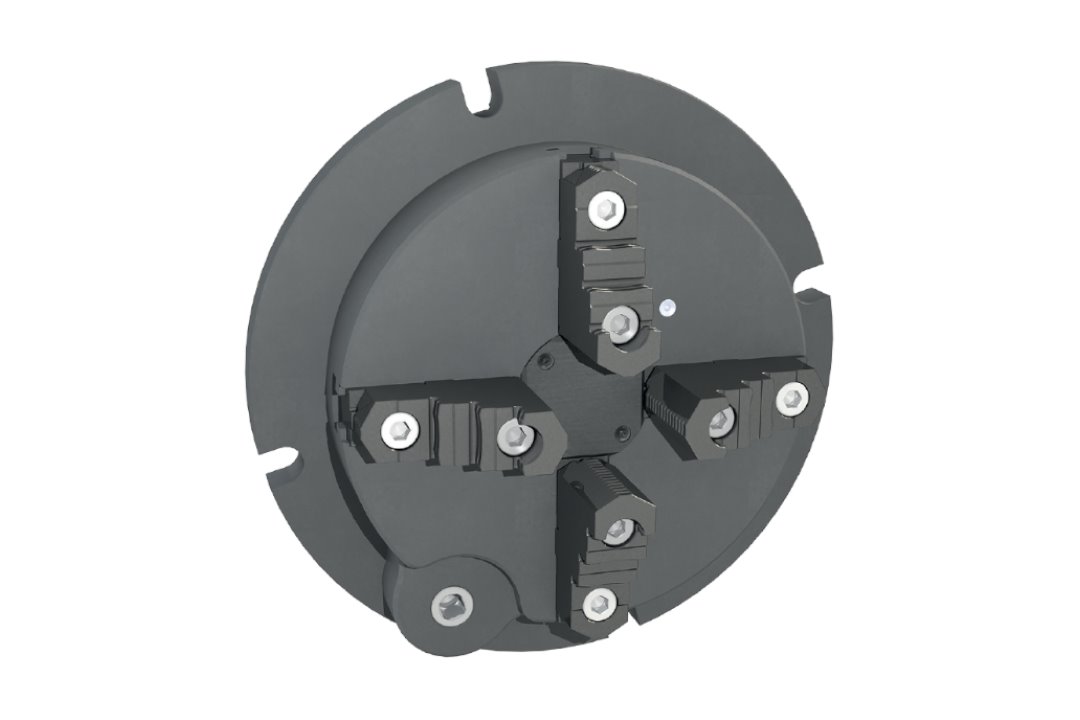

- Przyrząd frezarski w postaci uchwytu tokarskiego spiralnego ze szczękami dzielonymi, zintegrowanego z podstawą
- Posiada napęd mechanizmu od czoła przyrządu, można stosować standardowy klucz ze sprężyną lub pokrętło zapadkowe z nasadką
- Bezkonkurencyjną zaletą prezentowanych przyrządów frezarskich jest ich szeroki zakres mocowania oraz skok szczęk pozwalający na mocowanie detali o różnorodnych gabarytach bez konieczności zmiany czy posiadania dużej ilości kompletów szczęk
- Przyrząd jest uszczelniony przeciw wiórom, środek poprzez pokrywkę, a prowadnice przez dodatkowe zęby na szczęce
- Do ustalenia i mocowania posiada dwa kamienie oraz 4 wybrania pod śruby mocujące. Istnieje możliwość mocowania za kołnierz przyrządu poprzez łapy dociskowe do stołu obrabiarki
- Przyrząd jest niski, co przy obrabiarkach z małym przesuwem w osi Z jest dużą zaletą, gdyż nie ogranicza ruchów maszyny jak uchwyt z podstawą
- Przy wymaganym jak najniższym profilu można zastosować standardową szczękę miękką od uchwytów 3200 i odpowiednio ją zarobić
- W zależności od adaptacji może być stosowany na stołach frezarek, wieżach teowych, stołach wiertarek, szlifierkach do płaszczyzn
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 9417-160 FM US |
| Nr produktu | 329417220300 |
| A | 237 mm |
| A1 | 175 mm |
| B | 52 mm |
| B1 | 17 mm |
| E | 32 mm |
| F | 67 mm |
| G | 51 mm |
| H | 8,5 mm |
| J | 25 mm |
| K | 17 mm |
| L | 12 mm |
| S | 9 mm |
| n x J | 4 mm |
| Waga | 12,7 kg |
Zakres mocowania
| Parametr | Wartość |
|---|---|
| Typ | 9417-160 FM US |
| d1 | 36÷61 mm |
| d2 | 71÷95 mm |
| d3 | 97÷121 mm |
| d4 | 119÷144 mm |
| d5 | 42÷66 mm |
| d6 | 94÷119 mm |
| d7 | 118÷143 mm |
| d8 | 146÷160 mm |
Wyposażenie standardowe
- klucz trzpieniowy typu “T”
- grzechotka 1/2” z wewnętrznym czworokątem
- adapter S na 1/2
- śruba z uchem (tylko 250 oraz 315) -2 szt.
