Opis produktu
Właściwości i zastosowanie:

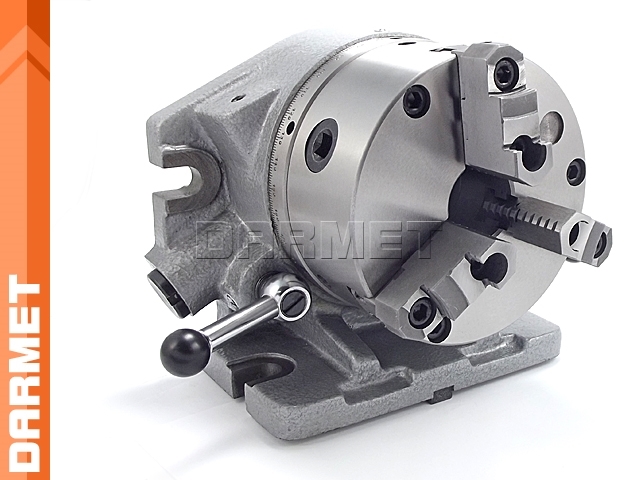

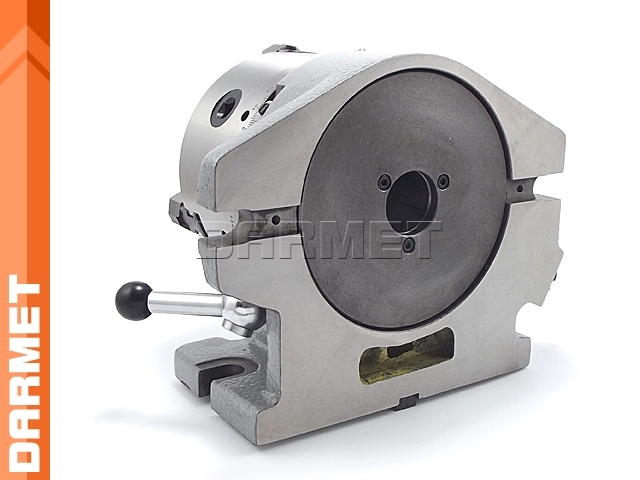

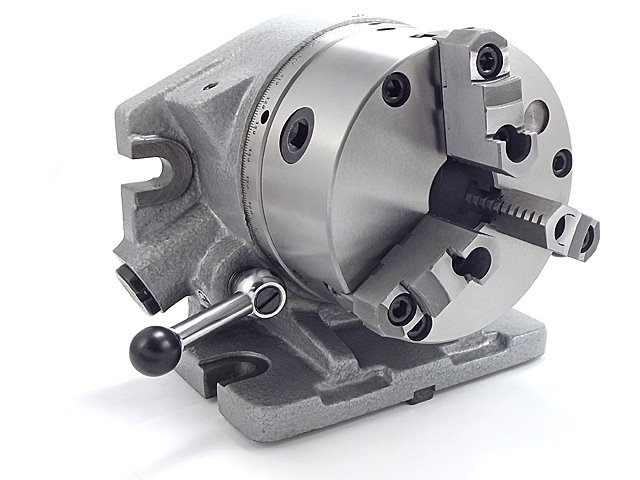

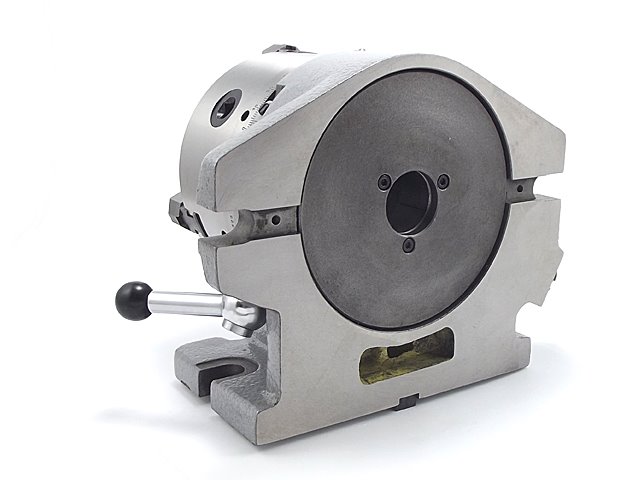

- Przyrząd podziałowy stosowany jest podczas prac na szlifierkach, frezarkach, wiertarkach.

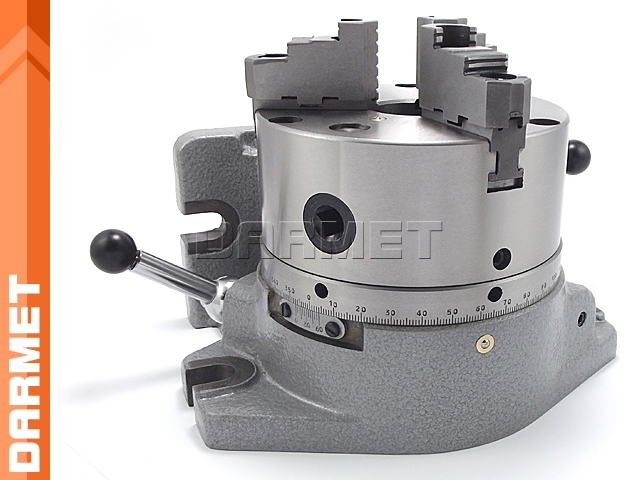

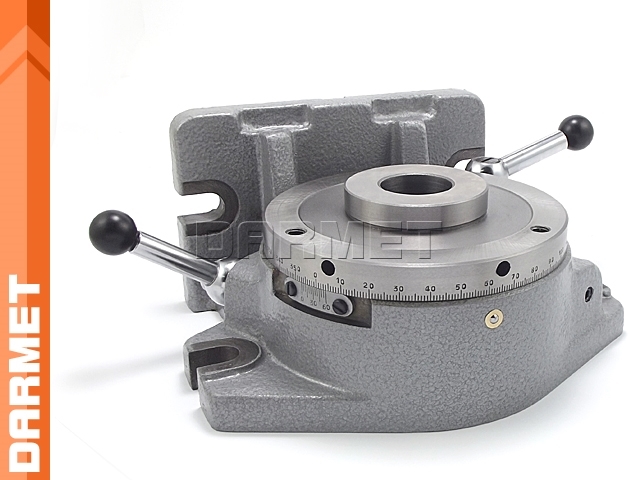

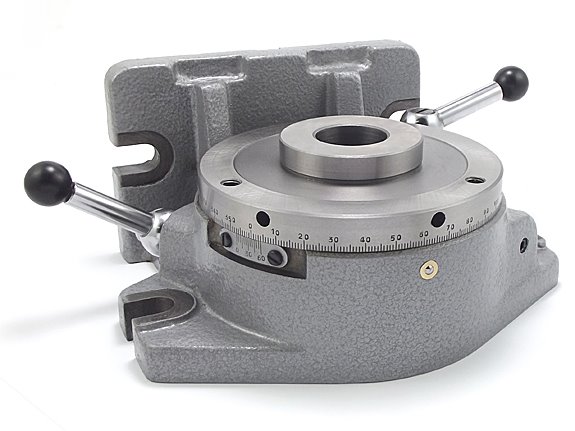

- Przystosowany do pracy w pionie lub w poziomie.
- Możliwy podział na: 2, 3, 4, 6, 8, 12, 24.

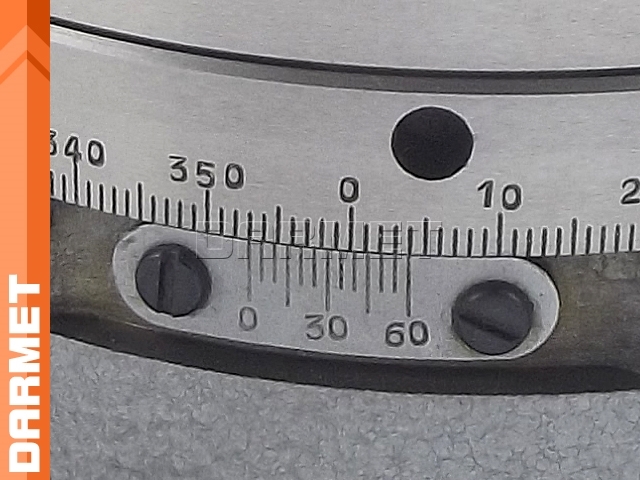

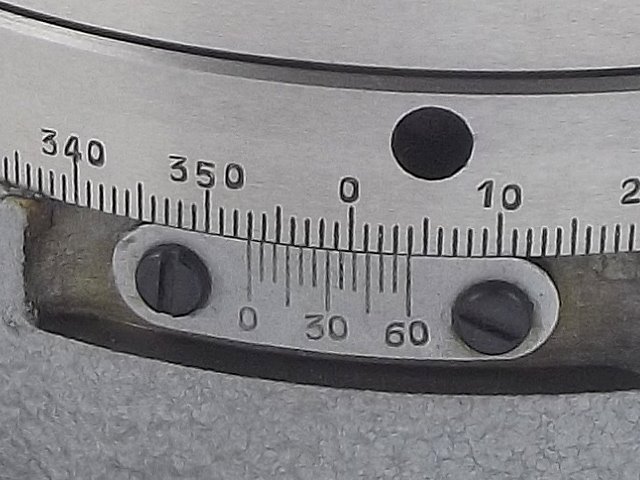

- Pierścień z podziałką oraz noniuszem pozwala uzyskać dowolny podział kątowy.
- Noniusz pozwala na odczyt z dokładnością do 5' (sekund).

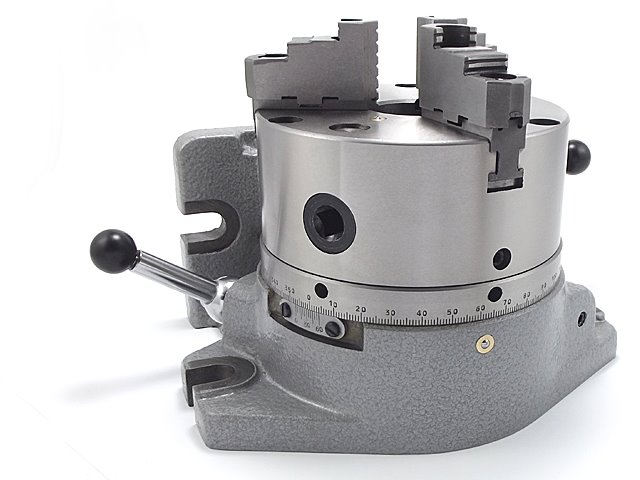

- Przyrząd wyposażony w uchwyt tokarski 3-szczękowy o prześwicie 63mm.

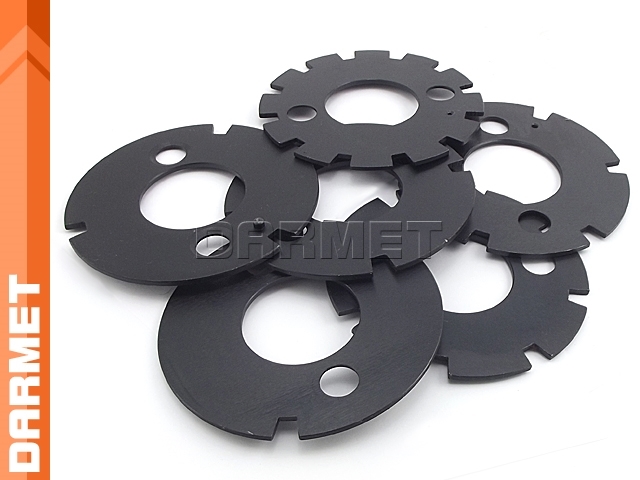

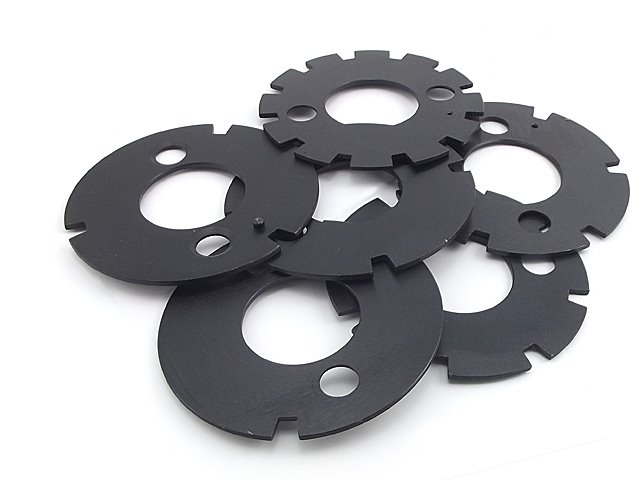

- W zestawie znajduje się 6 sztuk tarcz podziałowych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 310 mm |
| B | 255 mm |
| C | 255 mm |
| D | Ø210 mm |
| D1 | Ø212 mm |
| E | 18 mm |
| F | 214 mm |
| G | 171,5 mm |
| G1 | 96 mm |
| H | 149,25 mm |
| I | 80 mm |
| J | 150 mm |
| K | 16 mm |
| Waga | 60 kg |
