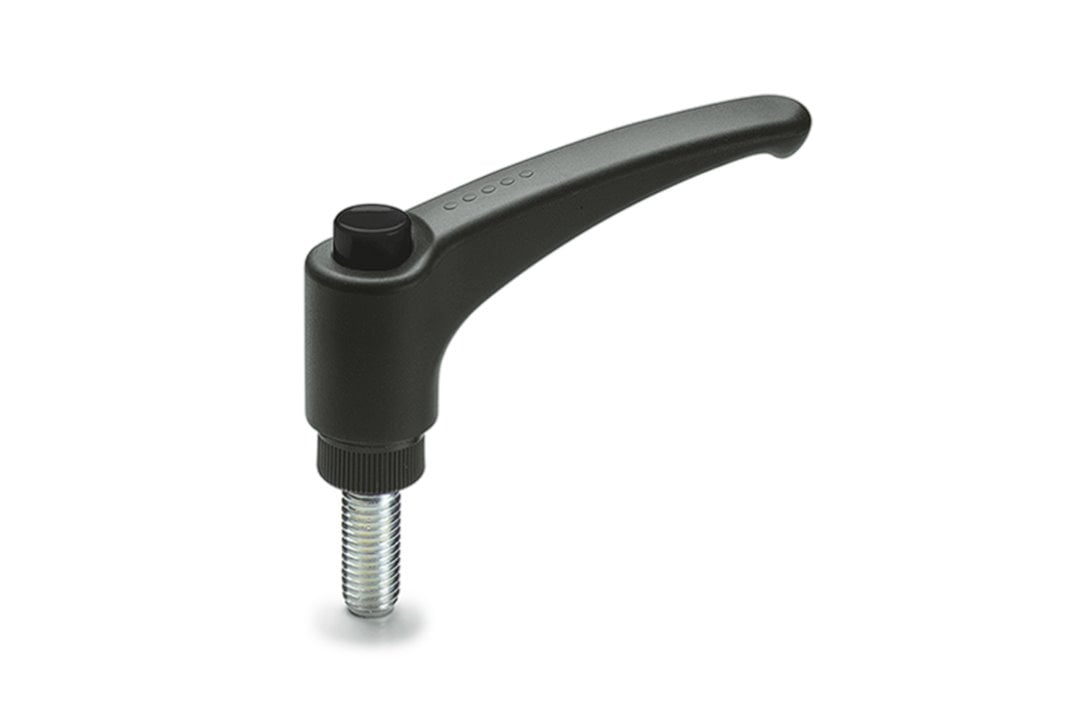

          Rękojeść nastawna dźwignia 123 x 65,5 mm | z trzpieniem gwintowanym ze stali ocynkowanej 30 mm - ELESA+GANTER ERX.108p-M16x30-C1

          (0) opinii
          ELG_ERX.108p-M16x30-C1
          Producent: ELESA+GANTER
          40,25
          32,72
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,50 zł

          Opis produktu

          Właściwości i zastosowanie:

          • Technopolimer wzmocniony włóknem szklanym
          • Kolor: szaro-czarny mat
          • Przycisk z technopolimeru wykończony na połysk
          • Element zaciskowy z radełkowaną wystającą częścią ułatwiającą wstępne dokręcanie
          • Sprężyna powrotna ze stali nierdzewnej AISI 302
          • Trzpień gwintowany ze stali ocynkowanej ze sfazowanym płaskim czołem
          • Izolacja elektryczna dla dłoni operatora
          • Brak widocznych części stalowych podatnych na korozję



          Tabela wymiarów:

          rekojesc_nastawna_ERX-P
          Parametr Wartość
          Oznaczenie ERX.108 p-M16x30-C1
          R 108 mm
          d 6g M16
          L 123 mm
          D 30 mm
          H 65,5 mm
          H1 1 70 mm
          h 1 54,5 mm
          h 2 11 mm
          h 3 52,5 mm
          d 1 25 mm
          l 30 mm
          l 1 20 mm
          Ilość zębów 28
          Waga 0,1 kg



          Warianty:

          • ERX-B: wtopka mosiężna, otwór gwintowany, nieprzelotowy.
          • ERX-SST: wtopka ze stali nierdzewnej AISI 303, otwór gwintowany, nieprzelotowy.
          • ERX-p: trzpień stalowy, ocynkowany, gwintowany, ze sfazowanym płaskim czołem,wg UNI 947 : ISO 4753
          • ERX-SST-p: trzpień ze stali nierdzewnej AISI 303, gwintowany, ze sfazowanym płaskim czołem, wg UNI 947



          Trwałość

          Rękojeści nastawne są stosowane przy powtarzających się cyklach zaciskania, czasami o bardzo dużej częstotliwości. Dlatego szczególnie istotna jest trwałość (tzn. odporność na powtarzające się procesy mocowania i luzowania) całej dźwigni, jak i uzębień przenoszących moment mocowania z ramienia na element gwintowany (wtopkę lub trzpień).



          rekojesc_nastawna_ERX-P



          Instrukcja użytkowania

          W celu przestawienia ramienia dźwigni w trakcie zaciskania, należy ją unieść tak, aby nastąpiło wyzębienie sprzęgła i przekręcić do żądanej pozycji. Po puszczeniu ramienia sprężyna powrotna samoczynnie sprzęga zęby.



          Instrukcje obsługi


          Specyfikacja produktu

          Gwint M16
          Rodzaj mocowania Trzpień gwintowany
          Długość rękojeści [mm] 123
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
