Opis produktu

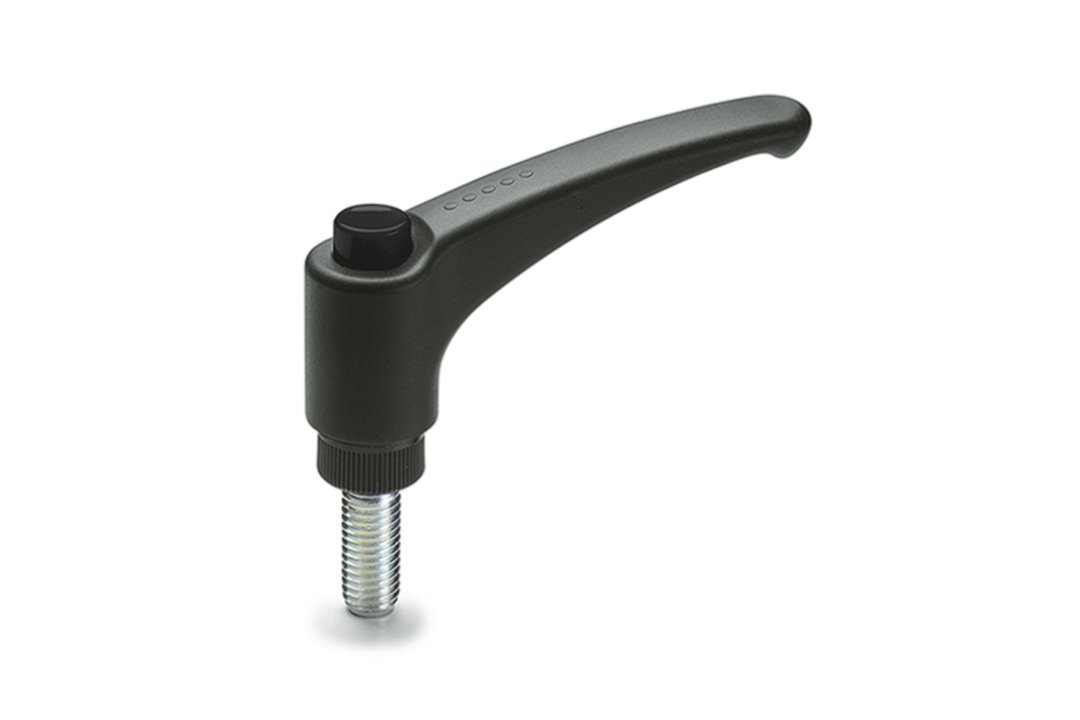

Właściwości i zastosowanie:
- Technopolimer wzmocniony włóknem szklanym
- Kolor: szaro-czarny mat
- Przycisk z technopolimeru wykończony na połysk
- Element zaciskowy z radełkowaną wystającą częścią ułatwiającą wstępne dokręcanie
- Sprężyna powrotna ze stali nierdzewnej AISI 302
- Trzpień gwintowany ze stali ocynkowanej ze sfazowanym płaskim czołem
- Izolacja elektryczna dla dłoni operatora
- Brak widocznych części stalowych podatnych na korozję
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | ERX.78 p-M8x30-C1 |
| R | 79 mm |
| d 6g | M8 |
| L | 91,5 mm |
| D | 24,5 mm |
| H | 54 mm |
| H1 1 | 58 mm |
| h 1 | 47 mm |
| h 2 | 12 mm |
| h 3 | 44 mm |
| d 1 | 19 mm |
| l | 30 mm |
| l 1 | 16 mm |
| Ilość zębów | 24 |
| Waga | 0,044 kg |
Warianty:
- ERX-B: wtopka mosiężna, otwór gwintowany, nieprzelotowy.
- ERX-SST: wtopka ze stali nierdzewnej AISI 303, otwór gwintowany, nieprzelotowy.
- ERX-p: trzpień stalowy, ocynkowany, gwintowany, ze sfazowanym płaskim czołem,wg UNI 947 : ISO 4753
- ERX-SST-p: trzpień ze stali nierdzewnej AISI 303, gwintowany, ze sfazowanym płaskim czołem, wg UNI 947
Trwałość
Rękojeści nastawne są stosowane przy powtarzających się cyklach zaciskania, czasami o bardzo dużej częstotliwości. Dlatego szczególnie istotna jest trwałość (tzn. odporność na powtarzające się procesy mocowania i luzowania) całej dźwigni, jak i uzębień przenoszących moment mocowania z ramienia na element gwintowany (wtopkę lub trzpień).
Instrukcja użytkowania
W celu przestawienia ramienia dźwigni w trakcie zaciskania, należy ją unieść tak, aby nastąpiło wyzębienie sprzęgła i przekręcić do żądanej pozycji. Po puszczeniu ramienia sprężyna powrotna samoczynnie sprzęga zęby.
