Opis produktu
Właściwości i zastosowanie:

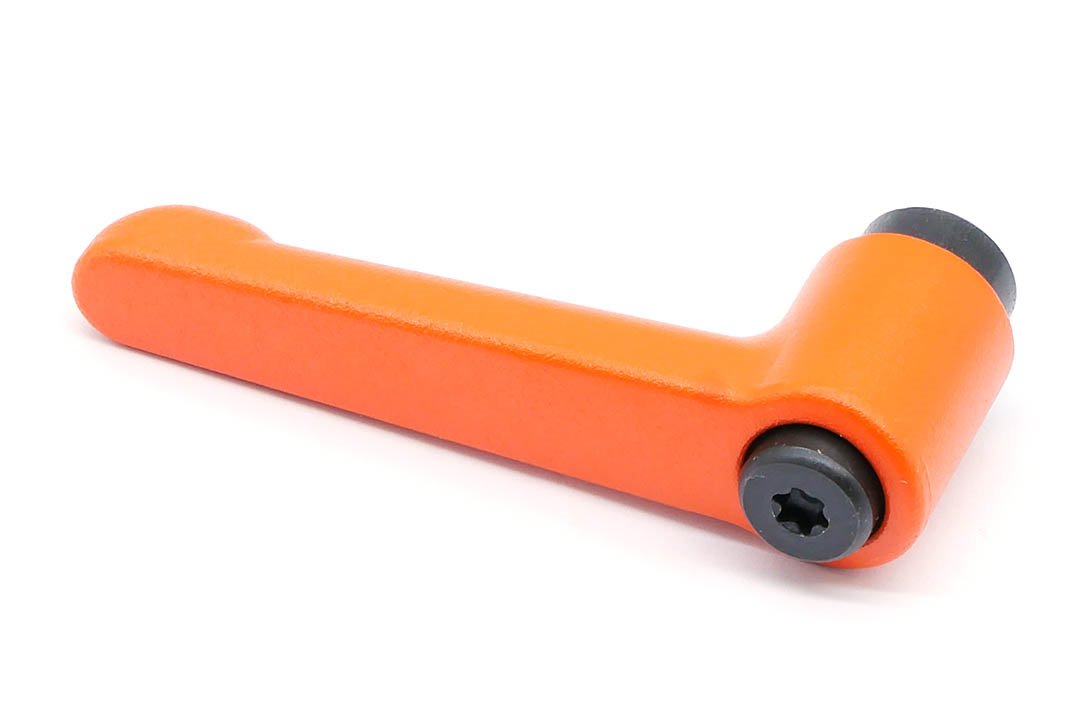

- Dźwignie nastawne GN 302 umożliwiają blokowanie elementów w ograniczonej przestrzeni lub w precyzyjnie określonej pozycji.
- Korpus połączony jest z rękojeścią za pomocą wielokarbu, zapewniającego pewne przeniesienie momentu obrotowego.
- Odciągnięcie rękojeści powoduje rozłączenie sprzęgła wewnętrznego, umożliwiając zmianę jej położenia.
- Zwolnienie rękojeści powoduje automatyczne zazębienie mechanizmu dzięki sprężynie powrotnej.
- Kolor pomarańczowy OS - RAL 2004

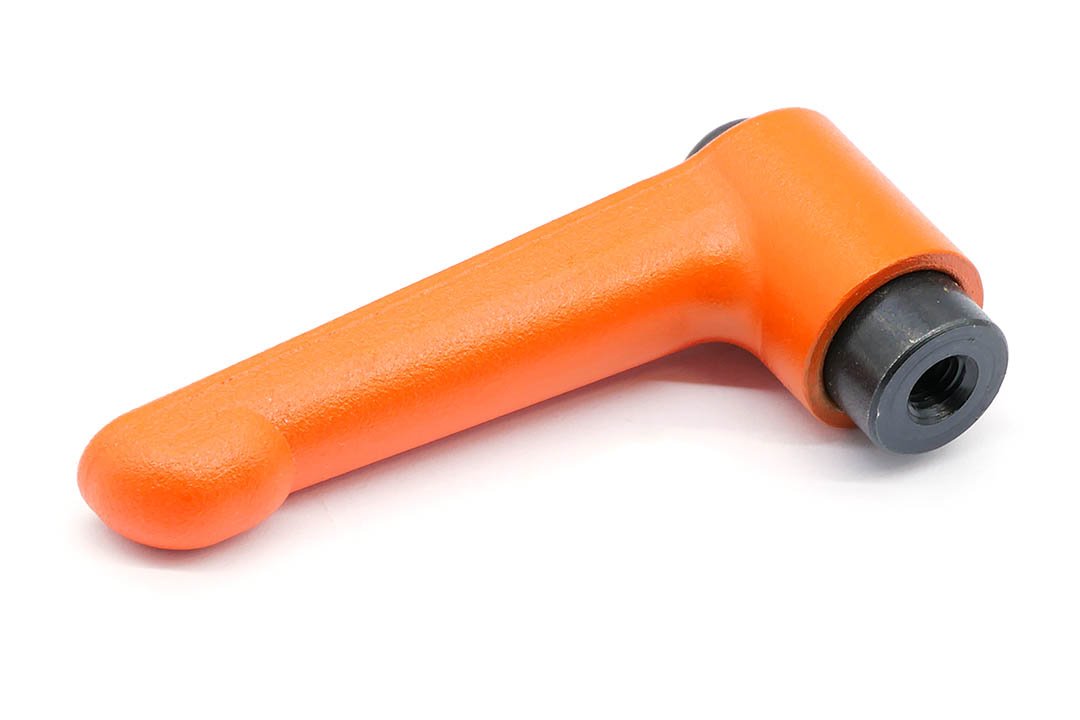

- Wersja z trzpieniem wewnętrznym
Tabela dostępnych rozmiarów i modeli:
 |
|||||||||||

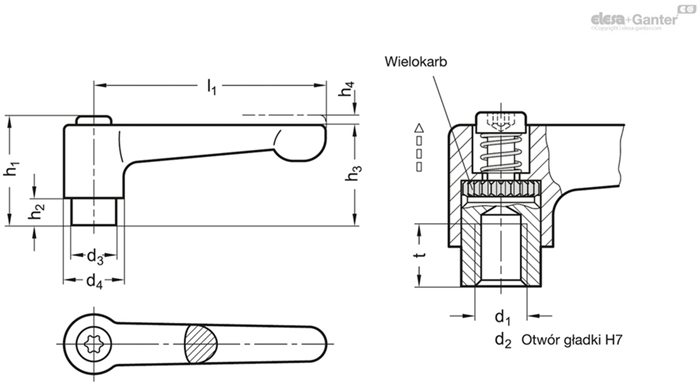

| Kod | Oznaczenie | l1 | d1 | d2 H7 | d3 | d4 | h1 | h2 | h3 | h4 | t min. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ELG_GN302-63-M6-OS | GN 302-63-M6-OS | 63 | M6 | - | 13,5 | 17,5 | 31 | 6,5 | 28,5 | 4 | 11 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różni się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
