Opis produktu
Właściwości i zastosowanie:

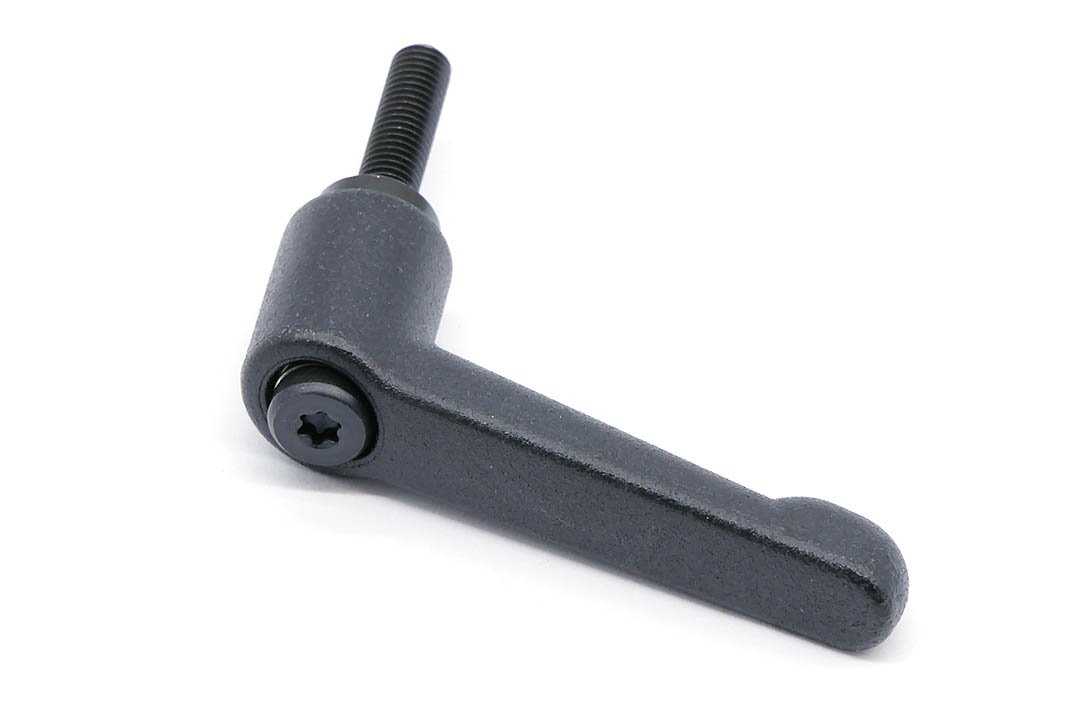

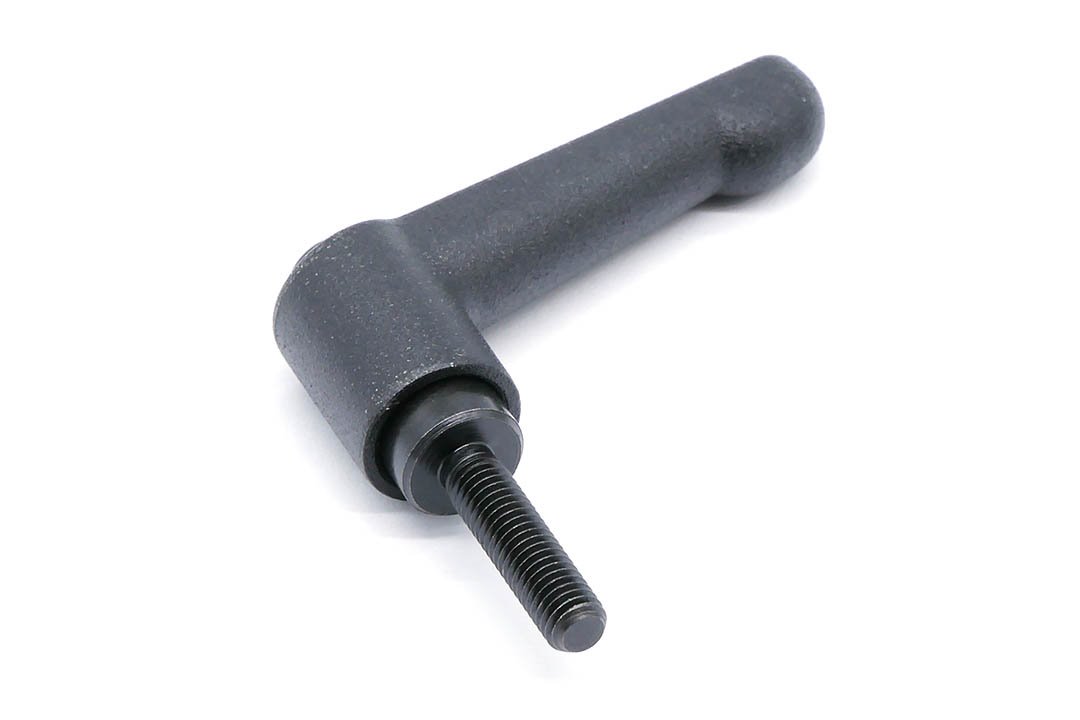

- Dźwignie nastawne GN 300 umożliwiają blokowanie elementów w ograniczonej przestrzeni lub w precyzyjnie określonej pozycji.
- Korpus połączony jest z rękojeścią za pomocą wielokarbu, zapewniającego pewne przeniesienie momentu obrotowego.
- Odciągnięcie rękojeści powoduje rozłączenie sprzęgła wewnętrznego, umożliwiając zmianę jej położenia.
- Zwolnienie rękojeści powoduje automatyczne zazębienie mechanizmu dzięki sprężynie powrotnej.
- Kolor czarny, matowy
- Wersja z trzpieniem gwintowanym
- Korpus z trzpieniem gwintowanym oraz śruba łącząca
- Stal oksydowana na czarno
Tabela dostępnych rozmiarów i modeli:
 |
||||||||||
| Oznaczenie | l1 | d1 | l2 | d3 | d4 | h1 | h2 | h3 | h4 skok | waga |
|---|---|---|---|---|---|---|---|---|---|---|
| GN300-45-M5-20-SW | 45 | M5 | 20 | 10 | 13 | 24,5 | 4 | 34 | 3,5 | 37 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różni się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
