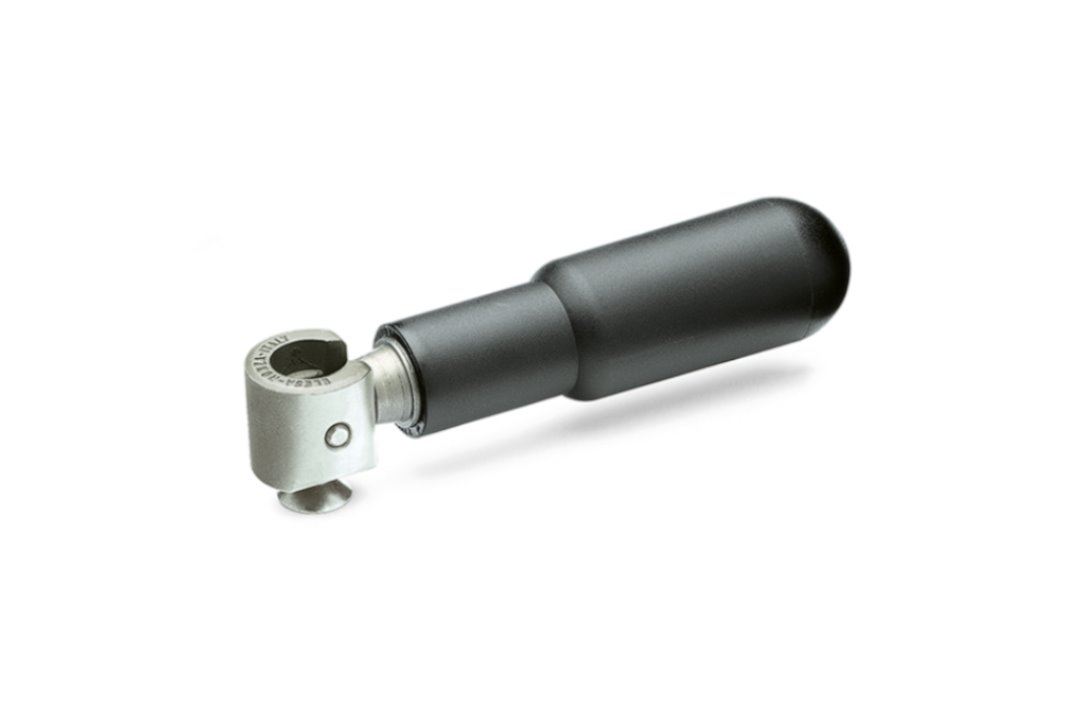

Opis produktu
Właściwości i zastosowanie:
- Rekojeść z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat
- Trzpień ze stali nierdzewnej AISI 303, korpus ze stali spiekanej nierdzewnej, śruba ze stali nierdzewnej AISI 303
- System tulejek stożkowych zapobiega składaniu się rękojeści podczas pracy, zapewniając jednocześnie jej swobodny obrót
- Seria rękojeści obrotowych, składanych została zaprojektowana specjalnie do aplikacji, gdzie po zakończeniu pracy, rękojeść ze względu na bezpieczeństwo lub ograniczoną przestrzeń musi zostać złożona
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | IR.620/45-SST-S.D.16 |
| H | 45 mm |
| D | 16 mm |
| L | 63 mm |
| M | 60 mm |
| D1 | 15,5 mm |
| H2 | 14 mm |
| r | 15 mm |
| s | 0,5 mm |
| s1 | 1,7 mm |
| b | 10 mm |
| f | M 5 |
| h1 | 4 mm |
| d1 | 3 mm |
| r2 | 5,5 mm |
| Waga | 0,036 kg |
