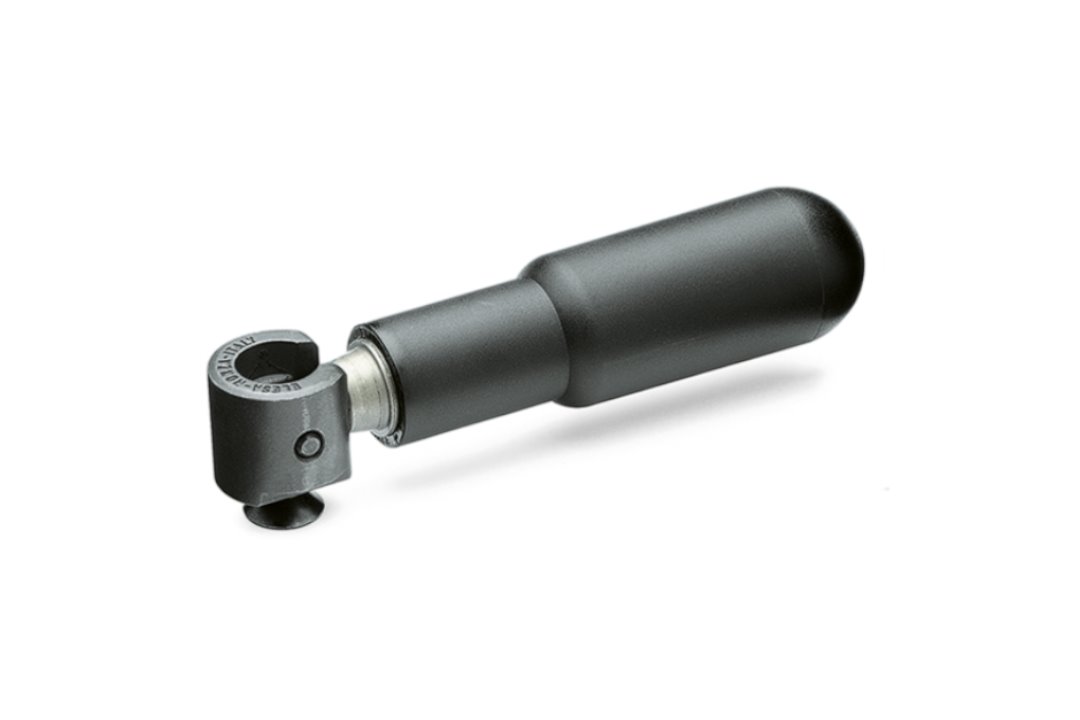

Opis produktu
Właściwości i zastosowanie:
- Rekojeść z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat
- Trzpień ze stali oksydowanej na czarno, korpus ze stali spiekanej i oksydowanej na czarno, śruba ze stali oksydowanej na czarno
- System tulejek stożkowych zapobiega składaniu się rękojeści podczas pracy, zapewniając jednocześnie jej swobodny obrót
- Seria rękojeści obrotowych, składanych została zaprojektowana specjalnie do aplikacji, gdzie po zakończeniu pracy, rękojeść ze względu na bezpieczeństwo lub ograniczoną przestrzeń musi zostać złożona
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | IR.620/65 S.D.16 |
| H | 65 mm |
| D | 16 mm |
| L | 89,5 mm |
| M | 80,5 mm |
| D1 | 22 mm |
| H2 | 14 mm |
| r | 20,5 mm |
| s | 1,5 mm |
| s1 | 1,7 mm |
| b | 10 mm |
| f | M 4 |
| h1 | 4 mm |
| d1 | 3 mm |
| r2 | 5,5 mm |
| Waga | 0,088 kg |
