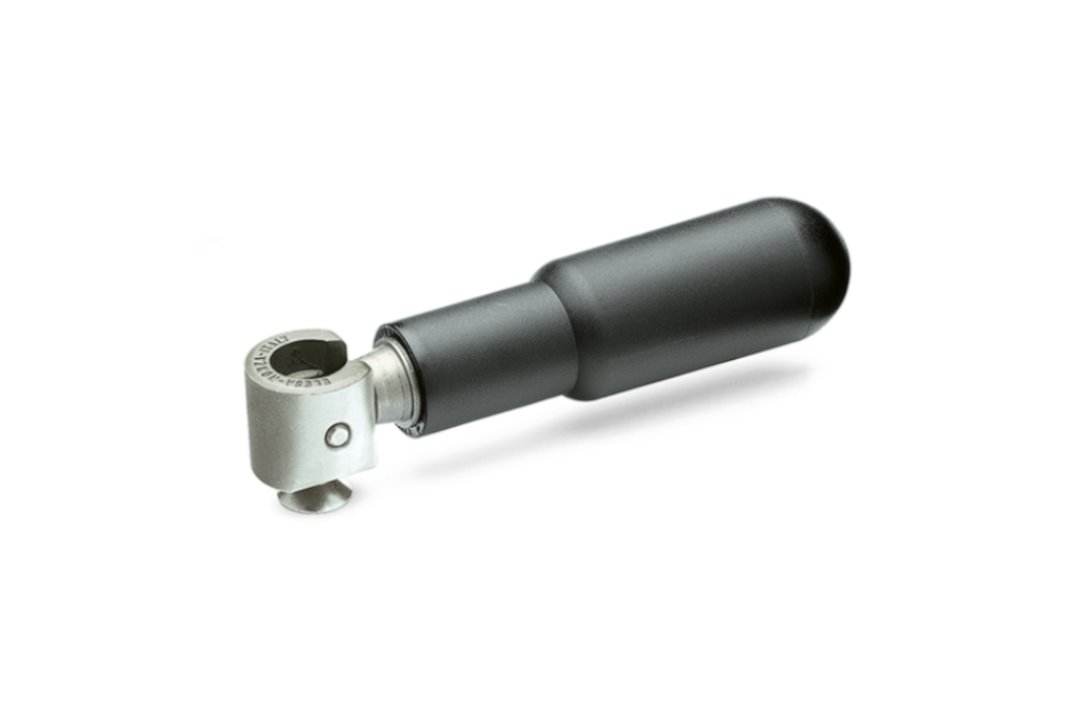

Opis produktu
Właściwości i zastosowanie:
- Rekojeść z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat
- Trzpień ze stali nierdzewnej AISI 303, korpus ze stali spiekanej nierdzewnej, śruba ze stali nierdzewnej AISI 303
- System tulejek stożkowych zapobiega składaniu się rękojeści podczas pracy, zapewniając jednocześnie jej swobodny obrót
- Seria rękojeści obrotowych, składanych została zaprojektowana specjalnie do aplikacji, gdzie po zakończeniu pracy, rękojeść ze względu na bezpieczeństwo lub ograniczoną przestrzeń musi zostać złożona
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | IR.620/73-SST-S.D.20 |
| H | 73 mm |
| D | 20 mm |
| L | 99 mm |
| M | 93 mm |
| D1 | 23 mm |
| H2 | 18,5 mm |
| r | 21 mm |
| s | 2 mm |
| s1 | 2,3 mm |
| b | 14 mm |
| f | M 6 |
| h1 | 5 mm |
| d1 | 3 mm |
| r2 | 7 mm |
| Waga | 0,094 |
