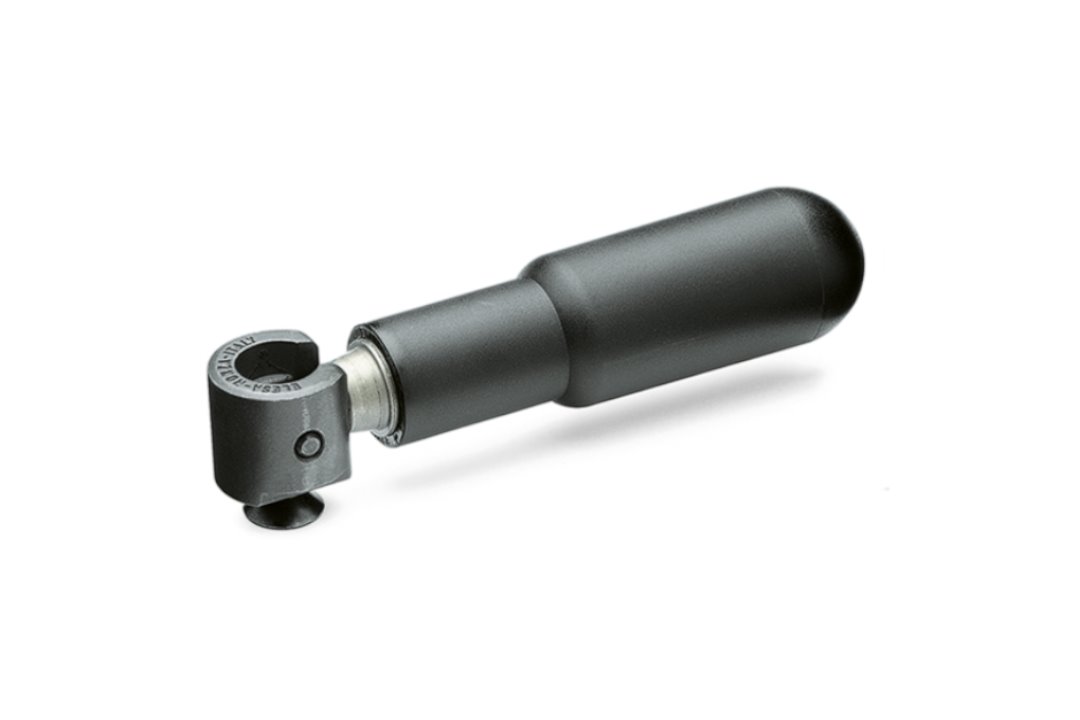

Opis produktu
Właściwości i zastosowanie:
- Rekojeść z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat
- Trzpień ze stali oksydowanej na czarno, korpus ze stali spiekanej i oksydowanej na czarno, śruba ze stali oksydowanej na czarno
- System tulejek stożkowych zapobiega składaniu się rękojeści podczas pracy, zapewniając jednocześnie jej swobodny obrót
- Seria rękojeści obrotowych, składanych została zaprojektowana specjalnie do aplikacji, gdzie po zakończeniu pracy, rękojeść ze względu na bezpieczeństwo lub ograniczoną przestrzeń musi zostać złożona
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | IR.620/90 S.D.26 |
| H | 90 mm |
| D | 26 mm |
| L | 119 mm |
| M | 114 mm |
| D1 | 25 mm |
| H2 | 23 mm |
| r | 24,5 mm |
| s | 0,5 mm |
| s1 | 2,3 mm |
| b | 18 mm |
| f | M 6 |
| h1 | 7 mm |
| d1 | 3 mm |
| r2 | 9 mm |
| Waga | 0,157 kg |
