Opis produktu
Właściwości i zastosowanie:

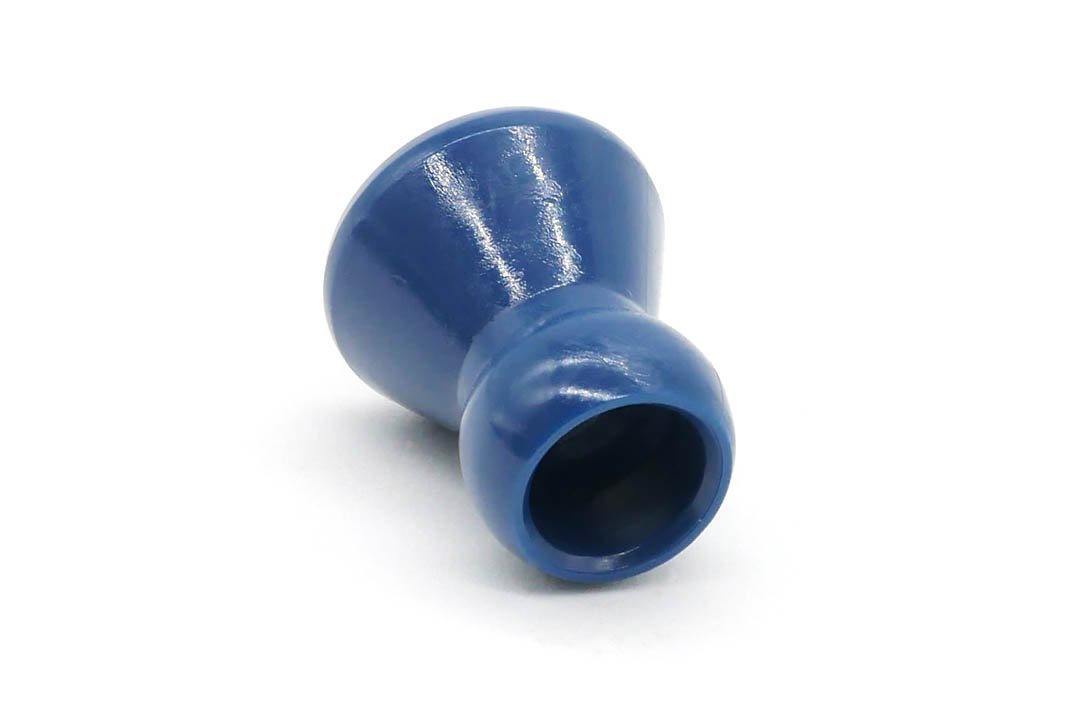

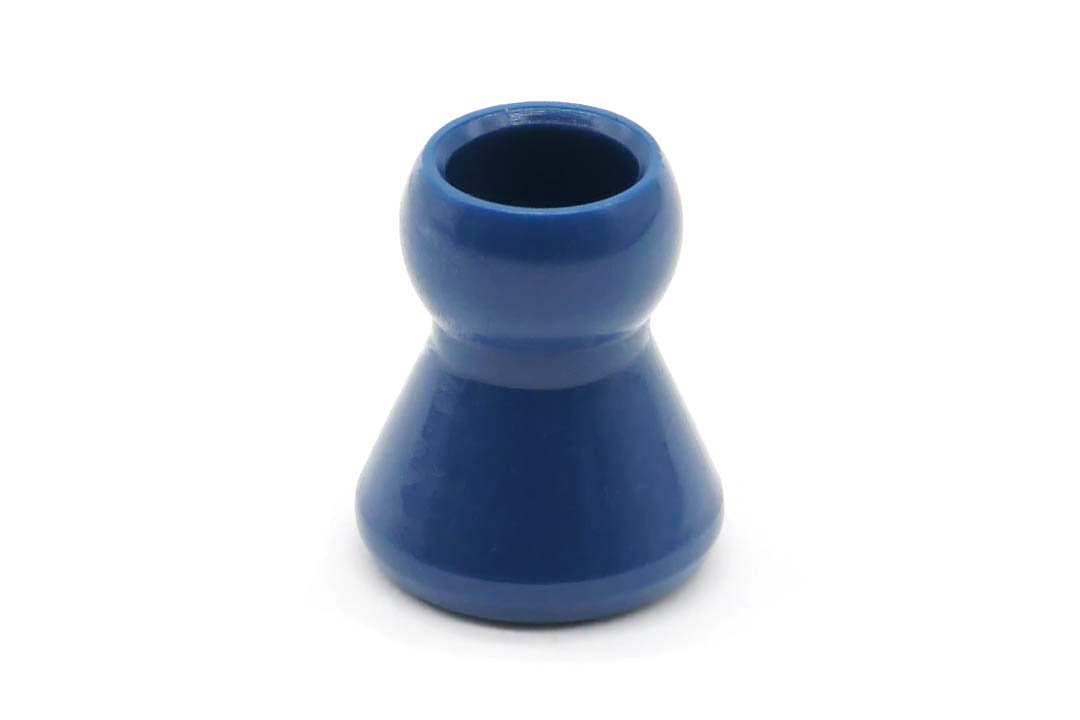

- Segment przewodu do chłodziwa w systemie 1/4".
- Długość robocza: 14,48 mm.
- Przykłady złożenia przewodów:
- wężyk o długości 145 mm = 10 szt. segmentów
- wężyk o długości 200 mm = 14 szt. segmentów
- wężyk o długości 400 mm = 28 szt. segmentów
- wężyk o długości 500 mm = 35 szt. segmentów
- wężyk o długości 600 mm = 42 szt. segmentów
- wężyk o długości 1000 mm = 70 szt. segmentów
- Do łączenia części z systemu 1/4" potrzebne są szczypce montażowe.
- Możliwe jest również łączenie i rozłączanie ręczne segmentów. Plastyczny wąż przegubowy polecany jest do przesyłu lub odsysania cieczy oraz od odciągania pyłu, oparów i dymu. Daje się dowolnie przedłużać i zmniejszać, co potęguje jego wszechstronność. Osobiście da się złożyć wybrany wężyk, nie ma konieczności by polegać tylko na podstawowych ustawieniach.
- Segmenty umożliwiają 100% stabilności położenia oraz nie powodują przy pracy uszkodzeń narzędzi skrawających. Z tego powodu są pewną opcją, przede wszystkim przy kosztownych, markowych maszynach.
- Zamiennik segmentu Loc-Line 49421.1.
- Elementy do systemu 1/4":

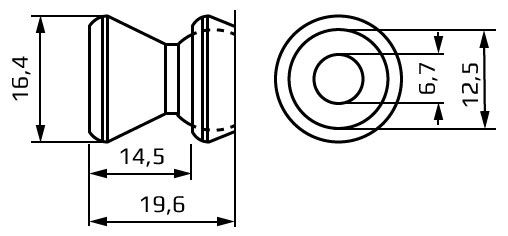

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Nr artykułu | 28012.1-14 |
| System | 1/4" |
| Długość robocza | 14,48 mm |
| Długość segmentu | 19,6 mm |
| Średnica przelotowa | 6,7 mm |
| Średnica zewnętrzna | 16,4 mm |
Ułatw sobie dobór odpowiednich segmentów!
Skorzystaj z naszego nowego konfiguratora przewodów chłodziwa, który automatycznie podpowie, ile elementów potrzebujesz do uzyskania konkretnej długości.
➡️ Wystarczy wybrać system i długość – a my zajmiemy się resztą:
✅ gotowy link do produktu
✅ ilość segmentów wpisana automatycznie
✅ informacja, co kliknąć dalej
🔗 Nasz kofigurator do przewodów nieuzbrojonych automatycznie dobierze ilość segmentów.
Montaż przewodu szczypcami metalowymi
Właściwości i zastosowanie:
Systemy chłodziwa to modułowe układy doprowadzania chłodziwa, powietrza lub innych mediów do strefy obróbki. Ich główne zalety to:✅ Elastyczność i łatwa regulacja
- Możliwość szybkiego ustawienia kierunku strumienia chłodziwa w dowolnym miejscu.
- Łatwe dopasowanie długości i kształtu poprzez dodawanie lub usuwanie segmentów.
🔧 Prosty montaż i demontaż
- Systemy zatrzaskowe pozwalają na szybki montaż i wymianę elementów przy użyciu szczypiec.
- Możliwość łatwego rozbudowania instalacji o dodatkowe dysze czy zawory.
💦 Skuteczniejsze chłodzenie
- Precyzyjne doprowadzenie chłodziwa dokładnie w miejsce skrawania.
- Redukcja strat chłodziwa, co przekłada się na oszczędności i efektywniejszą obróbkę.
🔩 Odporność na oleje i chemikalia
- Wykonane z tworzywa odpornego na działanie większości cieczy chłodząco-smarujących i chemikaliów przemysłowych.
- Brak korozji i długowieczność w trudnych warunkach warsztatowych.
🚫 Bezpieczeństwo i stabilność
- Brak ryzyka przewodzenia prądu elektrycznego (w przeciwieństwie do metalowych rurek chłodziwa).
- System odporny na wibracje – po ustawieniu nie zmienia pozycji podczas pracy maszyny.
🛠 Uniwersalność
- Możliwość stosowania do różnych typów obrabiarek: tokarek, frezarek, szlifierek i innych maszyn.
- Dostępność różnych średnic i akcesoriów (np. zawory, rozdzielacze, dysze). Nasze systemy chłodziwa są kompatybilne z system Loc-Line i można je stosować zamiennie.
