Opis produktu
Właściwości i zastosowanie:

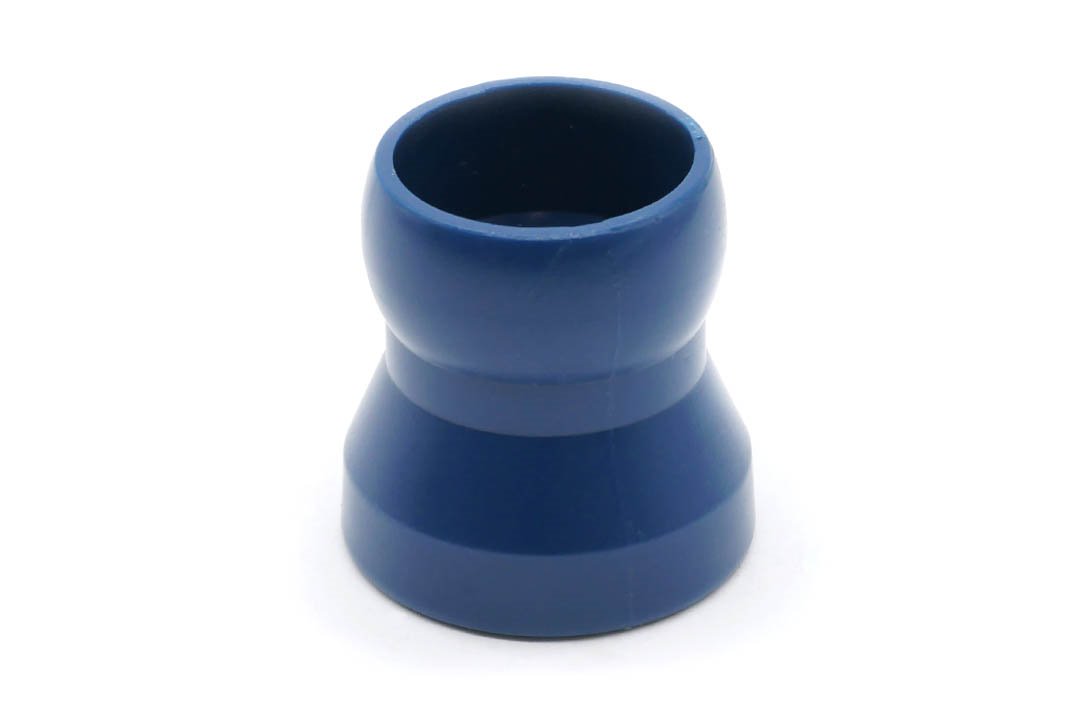

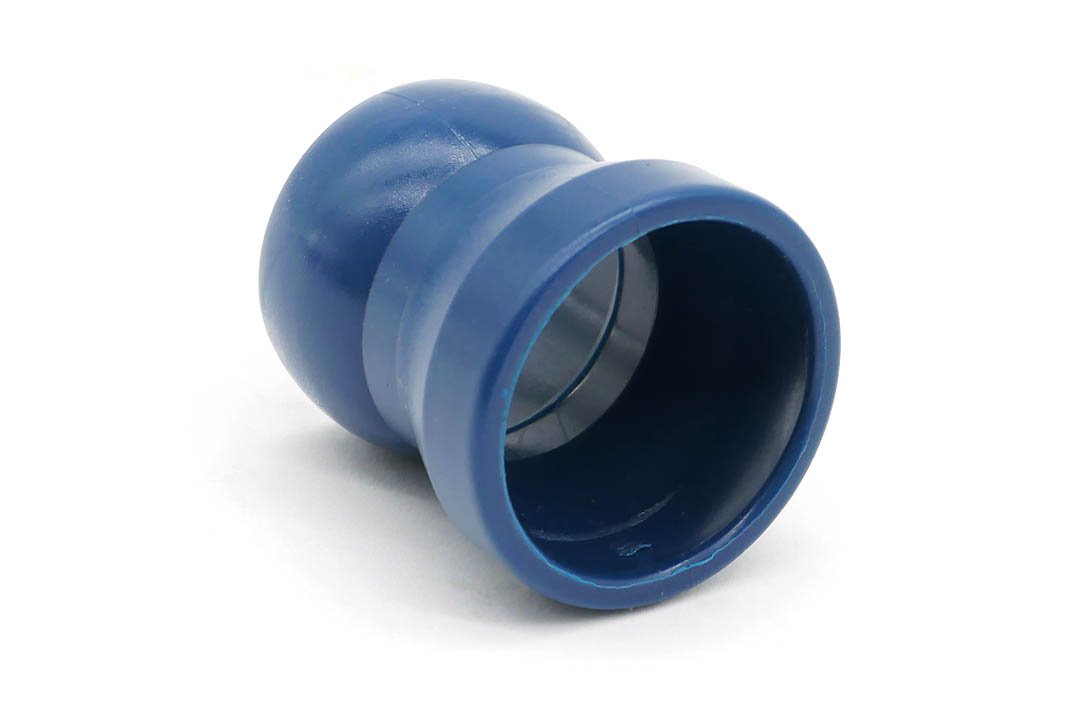

- Segment przewodu do chłodziwa w systemie 3/4".
- Długość robocza: 23,88 mm.
- Przykłady złożenia przewodów:
- wężyk o długości 300 mm = 13 segmentów
- wężyk o długości 400 mm = 17 segmentów
- wężyk o długości 600 mm = 26 segmentów
- wężyk o długości 1020 mm = 44 segmenty
- Dzięki szczypcom montażowym do systemu 3/4" można wykonać specyficzny wąż segmentowy.
- Możliwe jest również łączenie i rozłączanie ręczne segmentów. Elastyczny wąż przegubowy polecany jest do przesyłu lub odsysania cieczy oraz od odciągania pyłu, oparów i dymu. Daje się dowolnie przedłużać i zmniejszać, co potęguje jego wszechstronność. Osobiście da się złożyć wybrany wężyk, nie ma konieczności by polegać tylko na podstawowych ustawieniach.
- Segmenty umożliwiają 100% stabilności położenia oraz nie powodują przy pracy uszkodzeń narzędzi skrawających. Z tego powodu są pewną opcją, przede wszystkim przy kosztownych, markowych maszynach.
- Zamiennik segmentu Loc-Line 69541.1.
- Elementy do systemu 3/4":

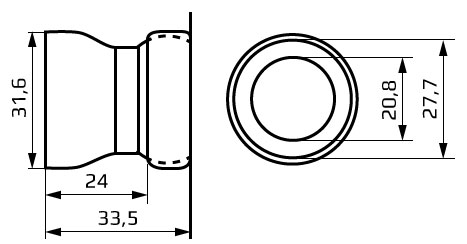

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Nr artykułu | 68029.1-34 |
| System | 3/4" |
| Długość robocza | 24 mm |
| Długość segmentu | 33,5 mm |
| Średnica przelotowa | 20,8 mm |
| Średnica zewnętrzna | 31,6 mm |
Montaż przewodu szczypcami metalowymi
Właściwości i zastosowanie:
Systemy chłodziwa to modułowe układy doprowadzania chłodziwa, powietrza lub innych mediów do strefy obróbki. Ich główne zalety to:✅ Elastyczność i łatwa regulacja
- Możliwość szybkiego ustawienia kierunku strumienia chłodziwa w dowolnym miejscu.
- Łatwe dopasowanie długości i kształtu poprzez dodawanie lub usuwanie segmentów.
🔧 Prosty montaż i demontaż
- Systemy zatrzaskowe pozwalają na szybki montaż i wymianę elementów przy użyciu szczypiec.
- Możliwość łatwego rozbudowania instalacji o dodatkowe dysze czy zawory.
💦 Skuteczniejsze chłodzenie
- Precyzyjne doprowadzenie chłodziwa dokładnie w miejsce skrawania.
- Redukcja strat chłodziwa, co przekłada się na oszczędności i efektywniejszą obróbkę.
🔩 Odporność na oleje i chemikalia
- Wykonane z tworzywa odpornego na działanie większości cieczy chłodząco-smarujących i chemikaliów przemysłowych.
- Brak korozji i długowieczność w trudnych warunkach warsztatowych.
🚫 Bezpieczeństwo i stabilność
- Brak ryzyka przewodzenia prądu elektrycznego (w przeciwieństwie do metalowych rurek chłodziwa).
- System odporny na wibracje – po ustawieniu nie zmienia pozycji podczas pracy maszyny.
🛠 Uniwersalność
- Możliwość stosowania do różnych typów obrabiarek: tokarek, frezarek, szlifierek i innych maszyn.
- Dostępność różnych średnic i akcesoriów (np. zawory, rozdzielacze, dysze). Nasze systemy chłodziwa są kompatybilne z system Loc-Line i można je stosować zamiennie.
