Opis produktu
Właściwości i zastosowanie:

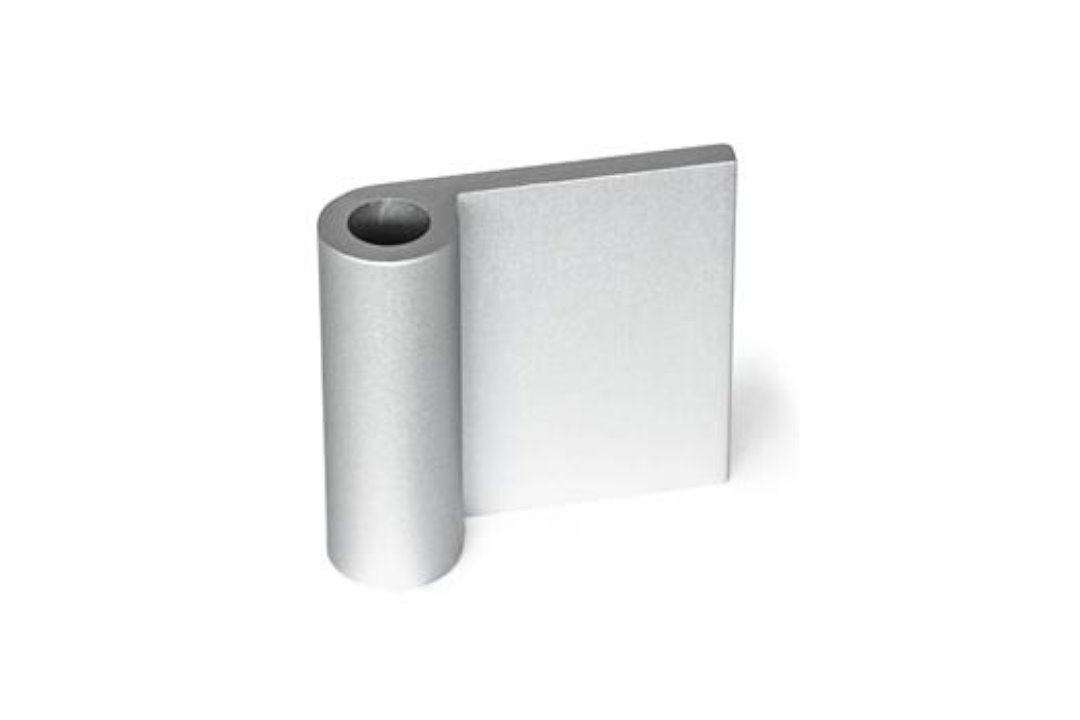

- Aluminiowe skrzydło zawiasu ELESA+GANTER GN 2291, przeznaczone do modułowego systemu zawiasów stosowanych w konstrukcjach z profili aluminiowych, drzwiach, pokrywach i osłonach maszyn. Umożliwia tworzenie indywidualnych konfiguracji zawiasów dwu- i trzyczęściowych, między innymi z rodziny GN 2292, GN 2294 i GN 2295.
- Typ AF - zewnętrzne skrzydło zawiasu, płaskie, bez stopnia pozycjonującego.
- Wykonanie: bez otworów montażowych - umożliwia wykonanie otworów we własnym zakresie, zgodnie z wymaganiami montażowymi.
- Modułowa konstrukcja: skrzydła GN 2291 można łączyć za pomocą zestawów śrub GN 2290, obejmujących elementy niezbędne do złożenia zawiasu. Umożliwia to dopasowanie jego konstrukcji do indywidualnych wymagań montażowych.
- Możliwość skracania: skrzydła o długości l2 ≥ 250 mm można skracać w celu uzyskania niestandardowej długości, dzięki większym odstępom między otworami montażowymi.
- Montaż drzwi zdejmowanych i niezdejmowanych: odpowiednia konfiguracja skrzydeł i kierunek osadzenia tulei łożyskowych umożliwiają wykonanie zawiasów lewych lub prawych. Zastosowanie zawiasów o tym samym kierunku pozwala uzyskać drzwi zdejmowane, natomiast połączenie zawiasów lewych i prawych uniemożliwia ich zdjęcie bez demontażu.
- Materiał: aluminium anodowane na kolor naturalny (EL), odporne na korozję w typowych warunkach użytkowania.
- Produkt stanowi pojedyncze skrzydło zawiasu - do złożenia kompletnego zawiasu wymagane są odpowiednie skrzydła oraz zestaw śrub GN 2290.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 2291-43-80-AF-A-EL |
| l 1 (szerokość) | 43 mm |
| l 2 (długość) | 80 mm |
| l 3 | 36 mm |
| d 1 (otwór przelotowy) | 6,6 mm |
| d 2 (pogłębienie stożkowe) | 14 mm |
| d 3 (otwór tulei) | 8 mm |
| m 1 | 20,4 mm |
| m 2 | 50 mm |
| s 1 | 3,5 mm |
| Waga | 0,047 kg |
Budowa zawiasu:
Przykład zastosowania:
W zależności od konfiguracji skrzydeł i kierunku montażu elementów łożyskowych można wykonać zawiasy do drzwi zdejmowanych lub niezdejmowanych.
Dostępne wykonania skrzydeł GN 2291:
- Typ AF: zewnętrzne skrzydło zawiasu, płaskie, szerokość 43 mm.
- Typ AN: zewnętrzne skrzydło zawiasu ze stopniem pozycjonującym do profili z rowkiem, szerokość 43 mm.
- Typ IF: wewnętrzne skrzydło zawiasu, płaskie, szerokość 50 mm.
- Typ IN: wewnętrzne skrzydło zawiasu ze stopniem pozycjonującym do profili z rowkiem, szerokość 50 mm.
- Otwory montażowe: A - bez otworów, C - z otworami pod śruby z łbem stożkowym.
- Długości l2: 40, 80, 250 i 400 mm dla typów AF i IF oraz 40 i 80 mm dla typów AN i IN.
