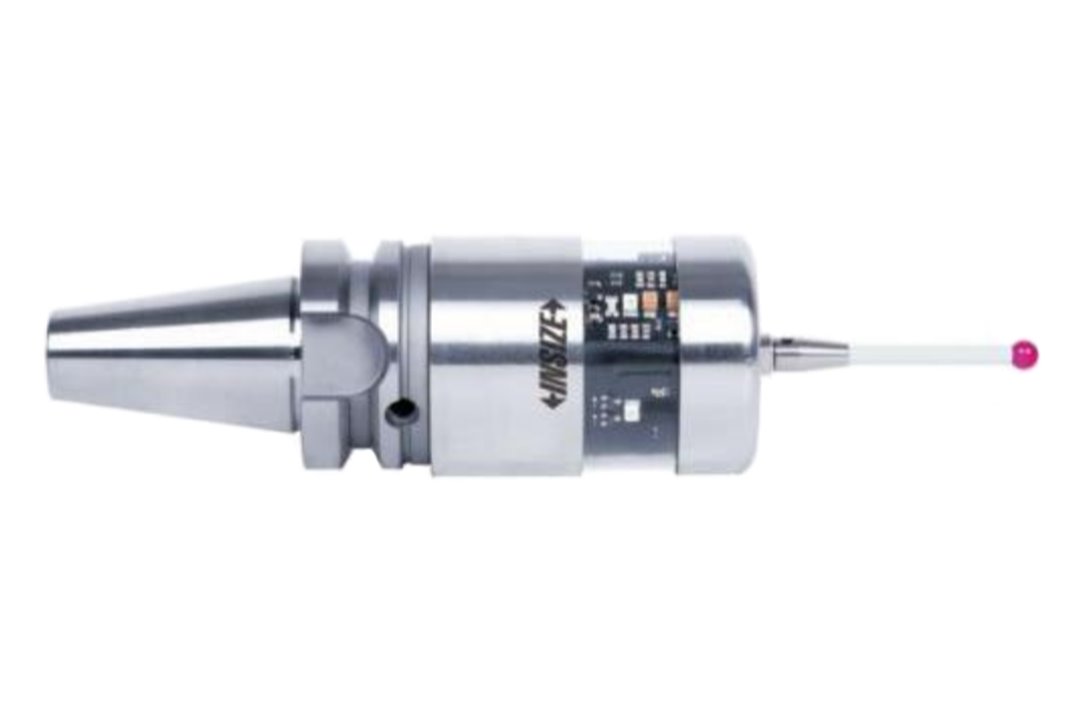

Opis produktu
Właściwości i zastosowanie:
- Zastosowanie: Pomiary bezpośrednio na maszynie we wszelkiego rodzaju małych i średnich centrach obróbczych, wytaczarkach CNC, frezarkach oraz pięcioosiowych obrabiarkach CNC.
- Przygotowanie produkcji: Automatyczne ustawianie układu współrzędnych przedmiotu obrabianego i punktu odniesienia (bazy) przed rozpoczęciem procesu obróbki.
- Kontrola międzyoperacyjna: Automatyczny pomiar wymiarów i współrzędnych pozycji w trakcie trwania obróbki CNC.
- Kontrola końcowa: Pomiar wymiarów, kształtu i położenia po zakończeniu cyklu obróbki.
- Sygnalizacja: Przesyłanie do obrabiarki czterech rodzajów sygnałów SSR: status sondy, błąd, niskie napięcie (baterii) oraz impuls.
- Sterowanie: Kod M służy do włączania i wyłączania sondy.
- Transmisja danych: Łączność przez podczerwień o wysokiej odporności na zakłócenia.
- Zasięg: Zasięg nadawania i odbioru sygnału podczerwieni wynosi 5 metrów.
- Oprogramowanie: W zestawie znajduje się oprogramowanie do automatycznych pomiarów.
- Przeznaczony do trzpieni z gwintem M4 - trzpień 9410-P10 w zestawie
- ODBIORNIK NIE JEST W ZESTAWIE!
- Kompatybilny odbiornik- INSIZE 9313-A
Dane techniczne
| Parametr | Wartość |
|---|---|
| L | 216 mm |
| Średnica (D) | 48 mm |
| Uchwyt | BT50 |
| Kierunki pomiaru | ±X, ±Y, +Z |
| Dokładność wyzwalania trzpienia we wszystkich kierunkach | ≤1 µm |
| Skok zabezpieczający | Osie X i Y: ±12,5∘; Oś Z: 5 mm |
| Siła wyzwalania | Osie X i Y: 1–1,6 N; Oś Z: 5–10 N |
| Klasa ochrony | IP68 - wodo- i połoodporność |
| Zasilanie | 2x bateria litowa LS14250 |
| Odbiornik (brak w zestawie) | 9413-A |
| Rodzaj transmisja | Podczerwień |
Dostępności są informacyjne na podstawie danych z firmy INSIZE i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
