Opis produktu
Właściwości i zastosowanie:

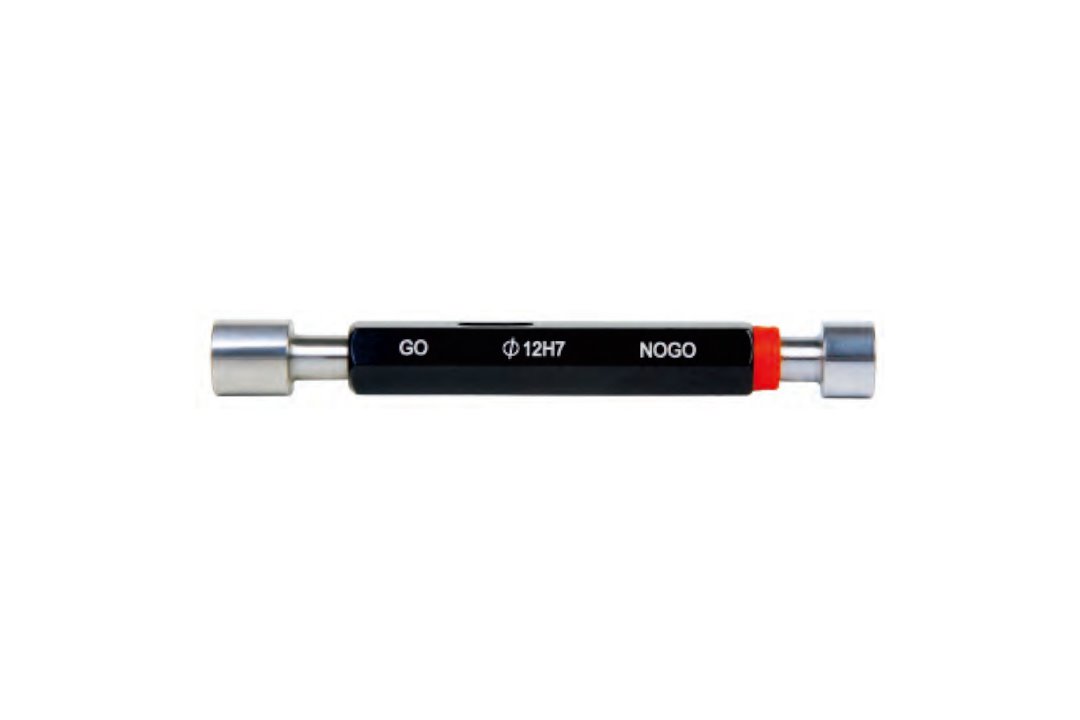

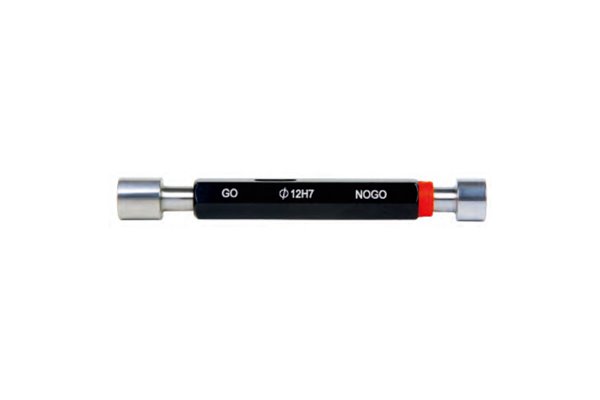

- Sprawdzian tłokowy gładki do otworów INSIZE.
- Wykonany zgodnie z DIN 7150-2.
- Twardość sprawdzianu to 60±2 HRC.
- Klasa H7.
- Dwugraniczny GO / NO-GO.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Średnica | 41 mm |
| Typ | A |
| Kod produktu | 4124-41 |
Tolerancja wymiarowa otworu w klasie H7:
| Średnica Ød | Typ | Tolerancja sprawdzianu przechodniego (µm) | Tolerancja sprawdzianu nieprzechodniego (µm) | L1 | L2 | L | S1, S2 |
|---|---|---|---|---|---|---|---|
| ≥2, ≤3 | A | +0.5 / +2.5 | +9 / +11 | 6.5 | 4.5 | 62 | – |
| >3, ≤6 | A | +0.75 / +3.25 | +10.75 / +13.25 | 8 | 6 | 74 | – |
| >6, ≤10 | A | +0.75 / +3.25 | +13.75 / +16.25 | 10 | 7 | 87 | – |
| >10, ≤14 | A | +1 / +4 | +16.5 / +19.5 | 12 | 8 | 99 | – |
| >14, ≤18 | A | +1 / +4 | +16.5 / +19.5 | 14 | 10 | 114 | – |
| >18, ≤24 | A | +1 / +5 | +19 / +23 | 16 | 12 | 132 | – |
| >24, ≤30 | A | +1 / +5 | +19 / +23 | 18 | 14 | 136 | – |
| >30, ≤40 | A | +1.5 / +5.5 | +23 / +27 | 20 | 15 | 155 | – |
| >40, ≤50 | A | +1.5 / +5.5 | +23 / +27 | 25 | 18 | 169 | – |
| >50, ≤65 | B | +1.5 / +6.5 | +27.5 / +32.5 | 30 | 18 | – | 164, 152 |
| >65, ≤80 | B | +1.5 / +6.5 | +27.5 / +32.5 | 35 | 25 | – | 169, 159 |
| >80, ≤100 | B | +2 / +8 | +32 / +38 | 35 | 25 | – | 169, 159 |
Dostępności są informacyjne na podstawie danych z firmy INSIZE i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
