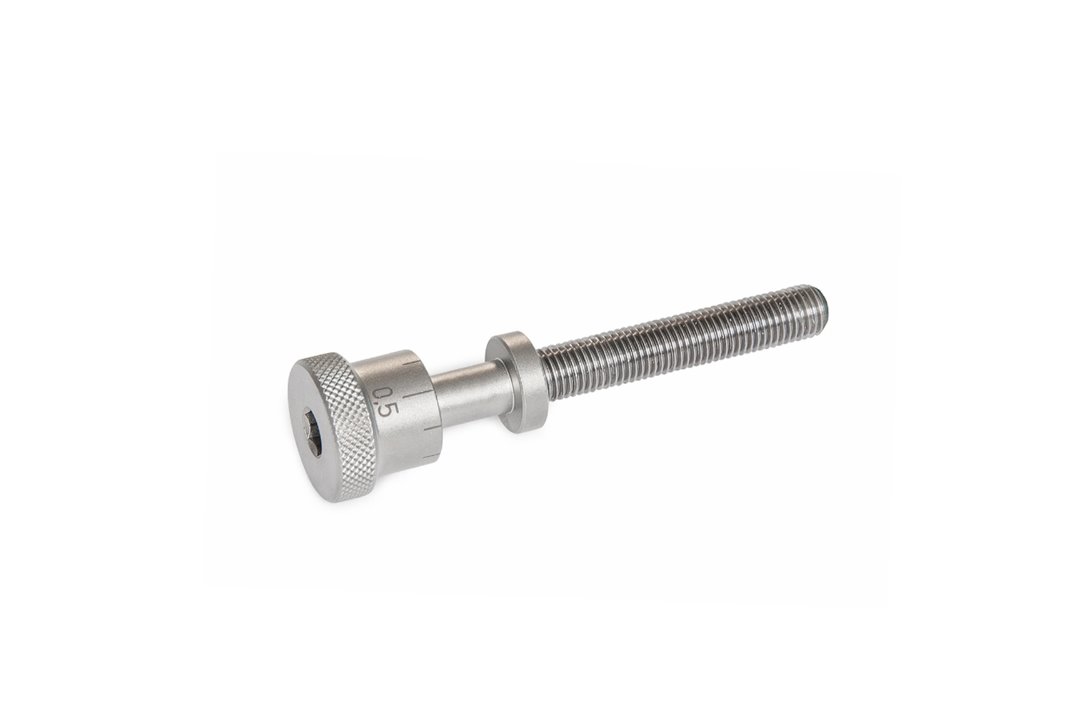

Opis produktu
Właściwości i zastosowanie:
- Kod S: ze standardową skalą 0...0,5, łącznie 10 podziałek
- Stal nierdzewna AISI 303 NG
- Powierzchnia piaskowana
- Podziałka grawerowana laserowo, w kolorze czarnym
- Śruby ustalające ze stali nierdzewnej GN 827 są używane w połączeniu z oprawami łożyska GN 828 do prostej regulacji i pozycjonowania
- W przypadku urządzeń montażowych, w których osprzęt i podzespoły muszą być wielokrotnie zmieniane, pozycjonowane i regulowane, ułatwienie tych procesów możemy uzyskać łącząc ze sobą odpowiednie śruby regulacyjne, GN 827 Nakrętki radełkowane GN 827.1 i oprawy łożyskowe GN 828 typu UA oraz UB, bez utraty wcześniej określonych nastawów
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 827-M6x1-50-NG-S |
| d1 | M 6x1 mm |
| l1 | 50 mm |
| d2 -0.4/-0.6 | 6 mm |
| d2 | 10 mm |
| d3 | 16 mm |
| l2 +0.1 | 10,1 mm |
| l3 | 14 mm |
| l4 | 2,9 mm |
| s | 5 mm |
| Waga | 0,027 |
