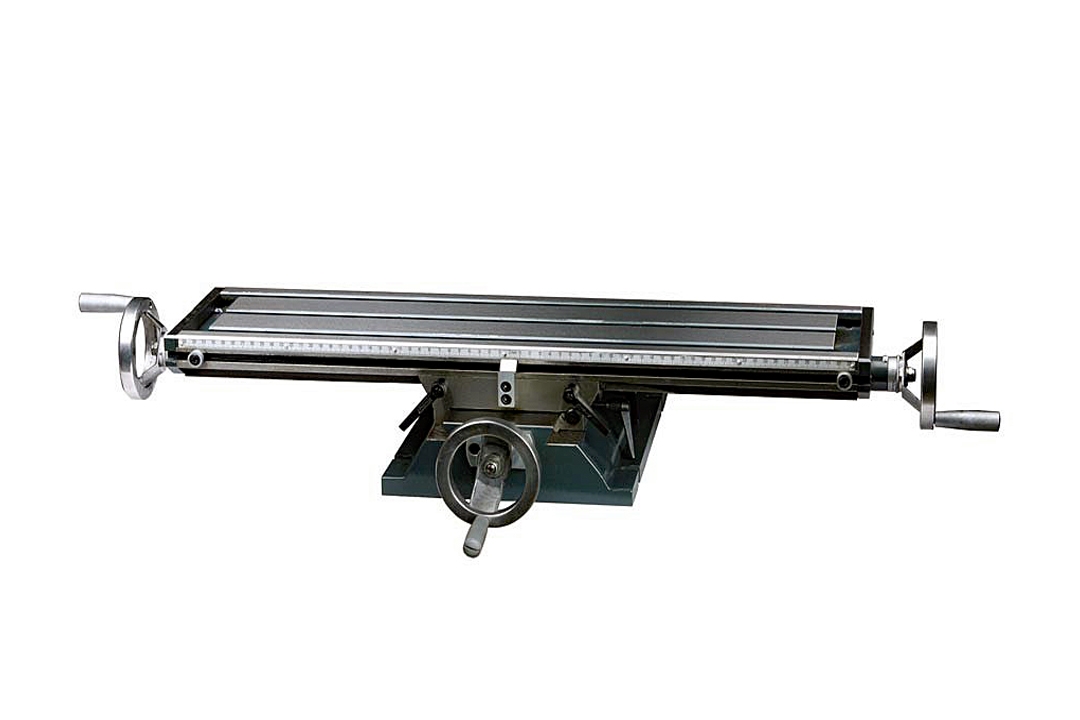

Opis produktu
Właściwości i zastosowanie:
- Przyrząd idealny jako stół krzyżowy do wiertarki, frezarki lub innych obrabiarek.
- Stół krzyżowy KT 120 posiada rynnę dla odpływu płynu chłodzącego.
- Narzędzie wyposażone jest w regulowaną prowadnicę.
- Prowadnica typu "jaskółczy ogon" z możliwością kasowania luzów, co ułatwia pracę dzięki eliminacji drgań podczas obróbki.
- Stół krzyżowy ma rowki teowe, umożliwiające dokładne zamocowanie obrabianych elementów za pomocą zestawów mocujących czy także imadeł.
- Posuw stołu KT 120 regulowany za pomocą pokręteł ze skalą (podziałka co 0,05mm).
- Produkt może być mocowany do stołów bądź innych powierzchni mocujących.
- Wykorzystanie stołu krzyżowego pozwala na precyzyjne oraz dokładne pozycjonowanie przy frezowaniu, wierceniu czy wytaczaniu.
- Te narzędzie może być przydatne w przemyśle farmaceutycznym, produkcyjnego czy półprzewodnikowego.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| A (szerokość stopy) | 222 mm |
| D (długość stopy) | 280 mm |
| C (długość stołu) | 400 mm |
| E (szerokość stołu) | 120 mm |
| G (rozmiar rowka teowego) | 10 mm |
| Dł. x szer. x wys. | 506 x 400 x 140 mm |
| Waga | 22 kg |
| Przesuw w osi X | 220 mm |
| Przesuw w osi Y | 165 mm |
| Maksymalne obciążenie | 40 kg |
| Kod produktu | 3356595 |
Dostępności są informacyjne na podstawie danych z firmy OPTIMUM i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
