Opis produktu
Właściwości i zastosowanie:

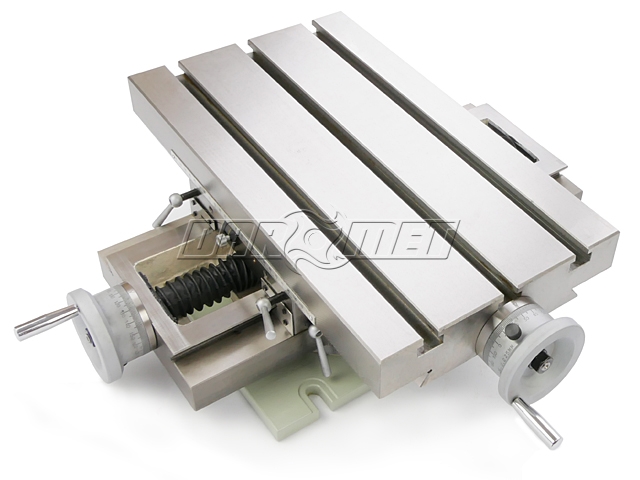

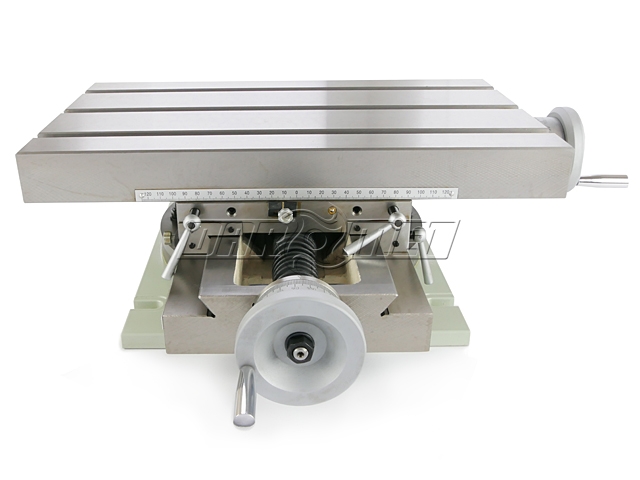

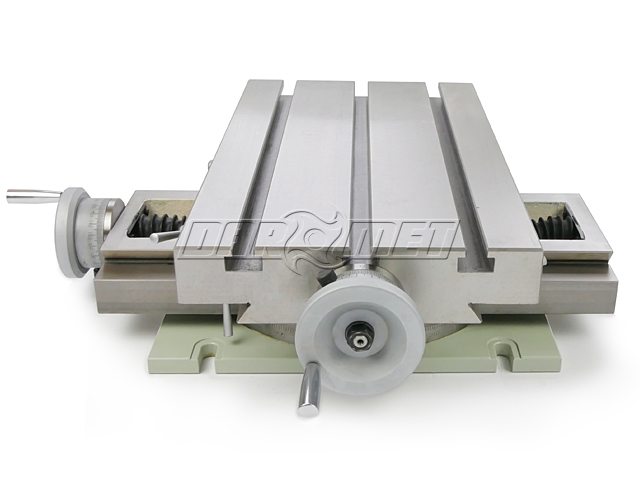

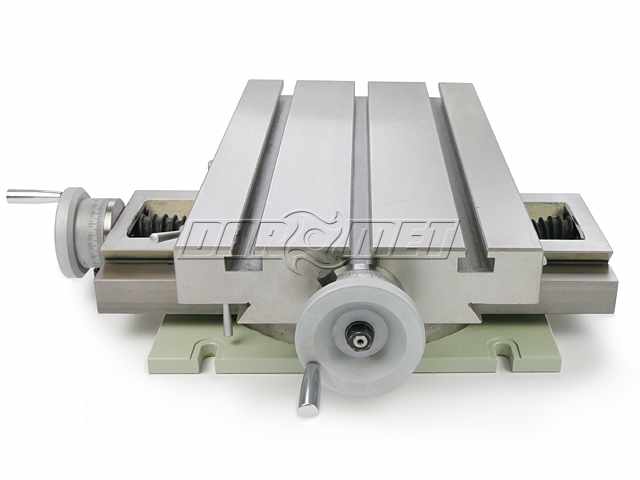

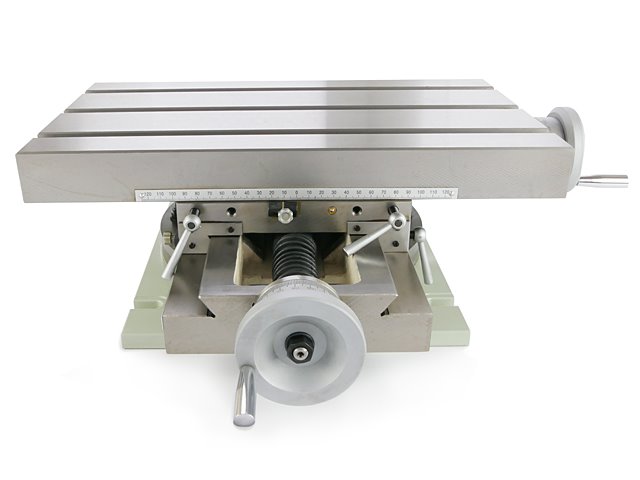

- Stół krzyżowy MG-2C z jest funkcjonalnym i uniwersalnym przyrządem stosowanym głównie na frezarkach, małych wiertarkach i innych obrabiarkach.
- Prowadnice o przekroju w kształcie jaskółczego ogona minimalizują występowanie luzów.

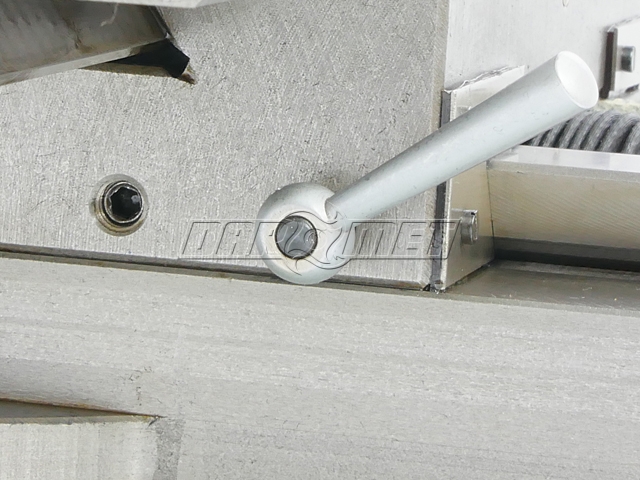

- Szlifowana powierzchnia stołu oraz prowadnice z listwami regulacyjnymi gwarantują precyzyjną pracę stołu współrzędnościowego.

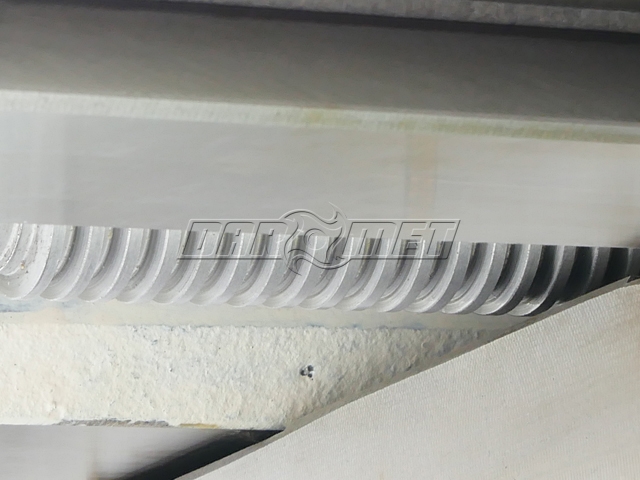

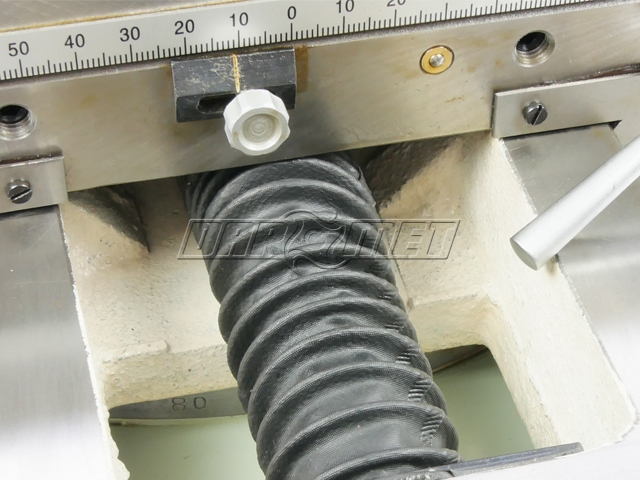

- Trapezowa śruba posuwu zabezpieczona przed zanieczyszczeniami.

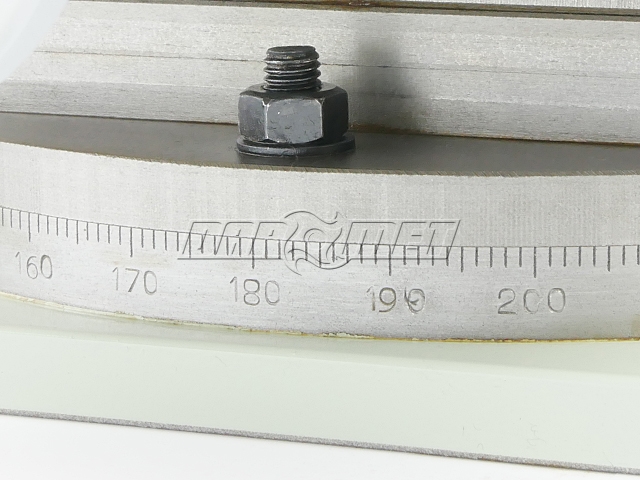

- Stół krzyżowy wyposażony jest w obrotową podstawę 360° z podziałką co 1°.

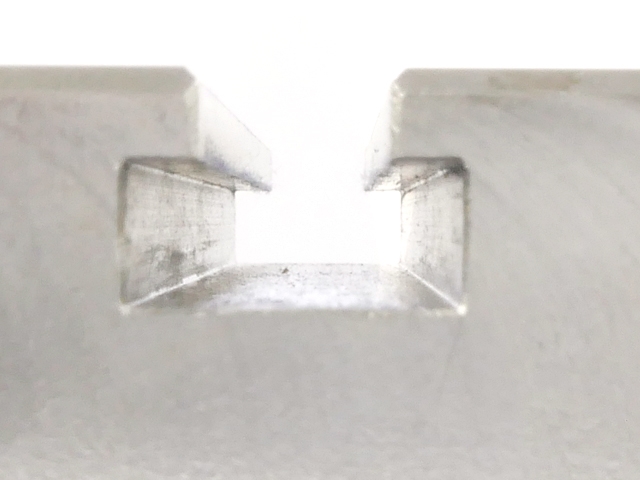

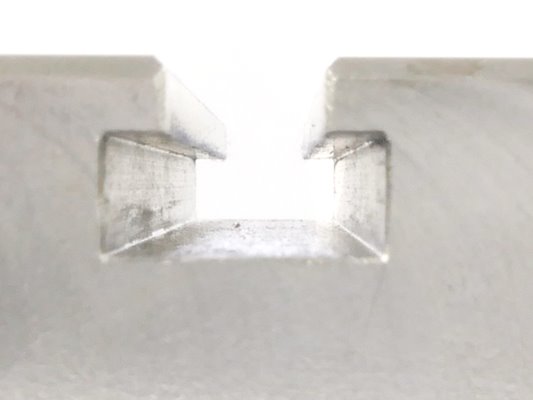

- Wykonany z żeliwa, z trzema rowkami teowymi.
- Posuw wzdłużny i poprzeczny - posiada przestawny punkt zerowy.

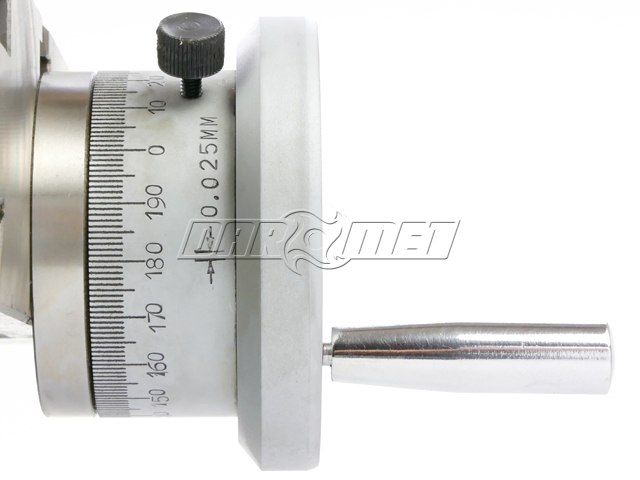

- Noniusz przy korbach posuwu z wyraźnymi działkami co 0,025 mm (1 obrót pokrętła = 5 mm).
- Jeśli nie wiesz jak zrobić stół krzyżowy to skorzystaj z naszego gotowego produktu.
Dane techniczne:
| Długość stołu | 444 | mm |

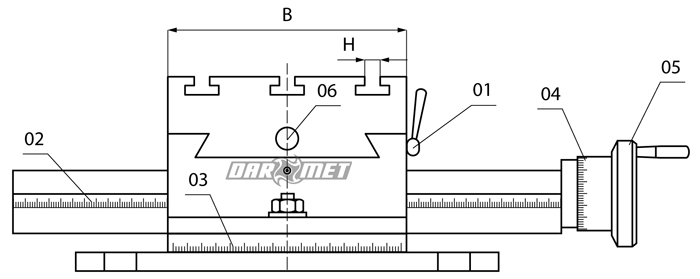

| Szerokość stołu (B) | 254 | mm |
| Długość całkowita (A) | 495 | mm |

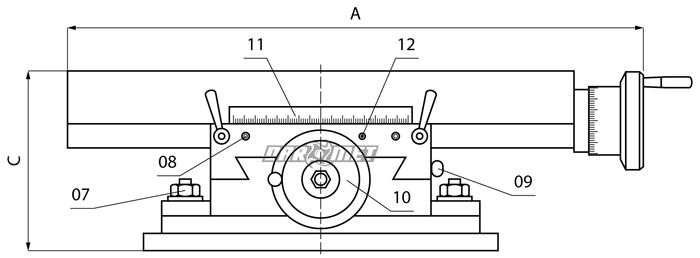

| Wysokość całkowita (C) | 153 | mm |
| Szerokość rowków T-owych (H) | 14 | mm |
| Rozstaw rowków T-owych (I) | 80 | mm |
| Ilość rowków T-owych | 3 | |
| Posuw poprzeczny | ± 114 | mm |
| Posuw wzdłużny | ± 76 | mm |
| Działka elementarna posuwu | 0,025 | mm |
| Posuw na obrót | 5 | mm |

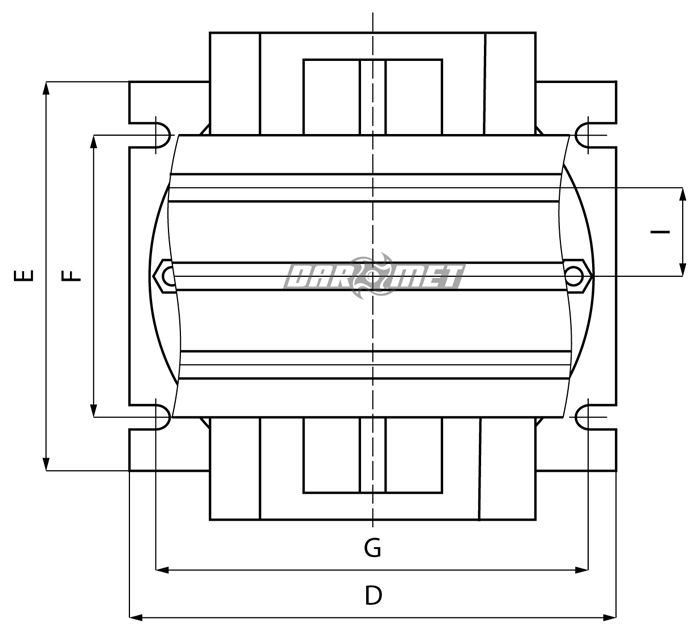

| Wymiar podstawy (D x E) | 284 x 344 | mm |
| Rozstaw otworów mocujących (G x F) | 244 x 248 | mm |
| Max. waga przedmiotu | 250 | kg |
| Waga | 80 | kg |
