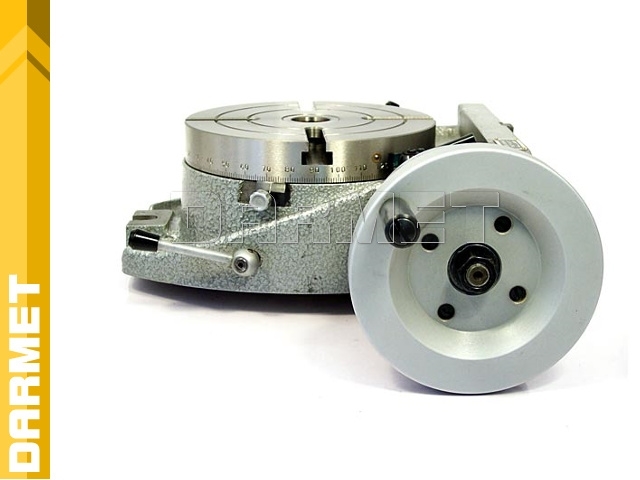

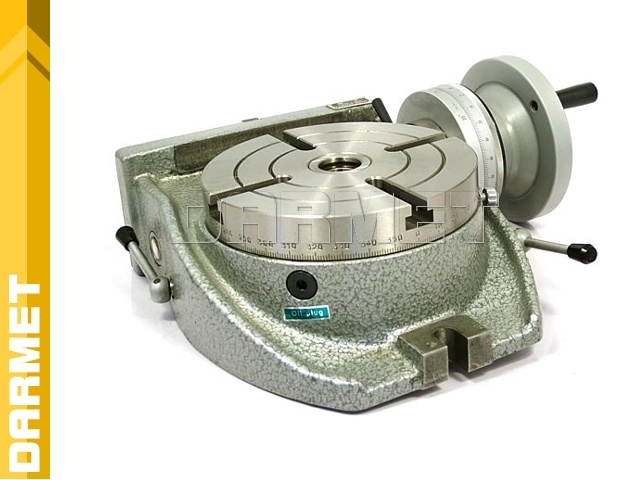

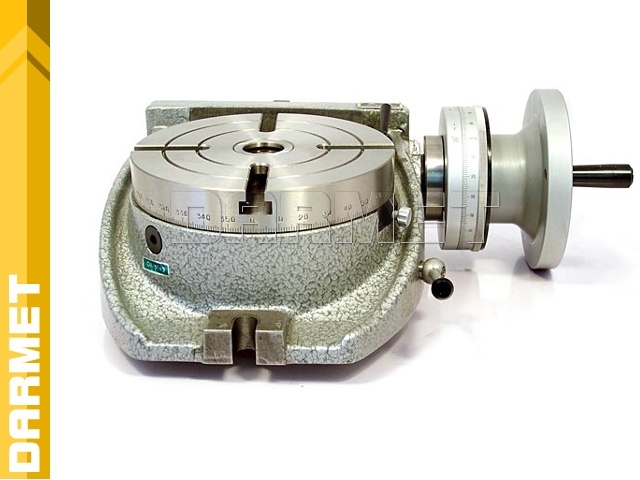

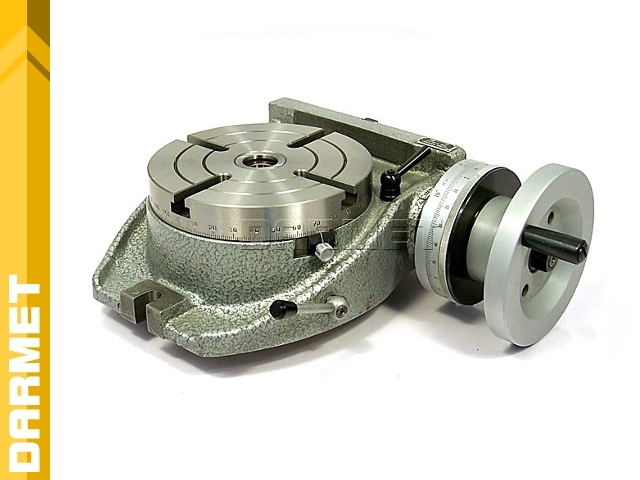

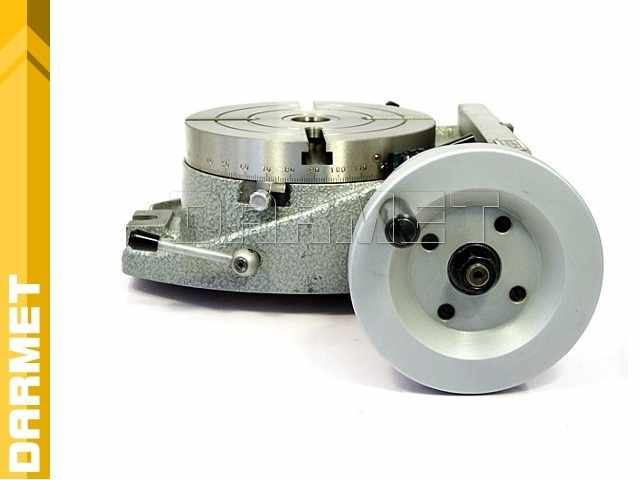

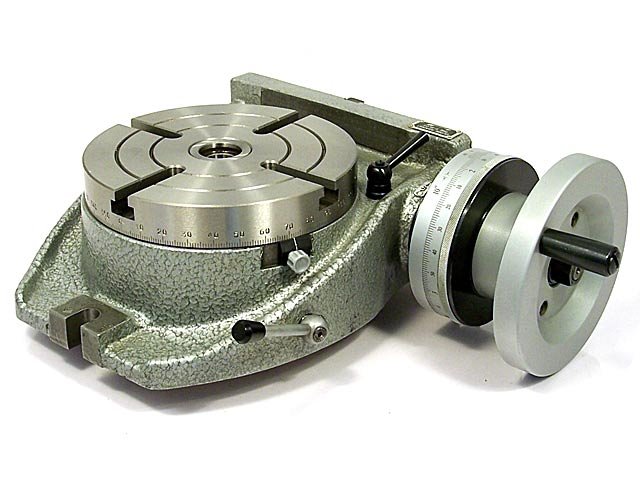

Opis produktu
Właściwości i zastosowanie:

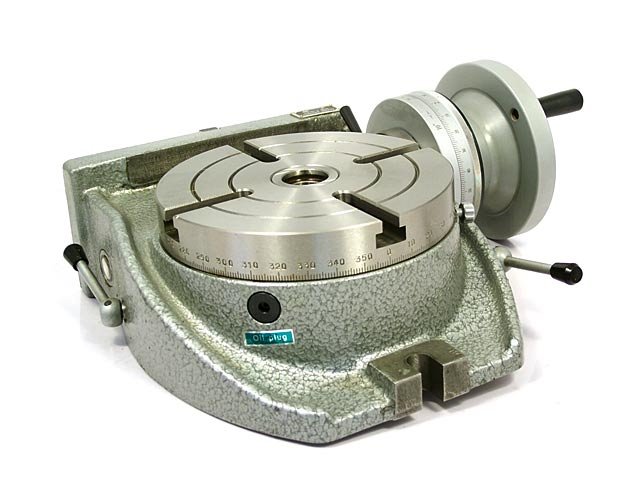

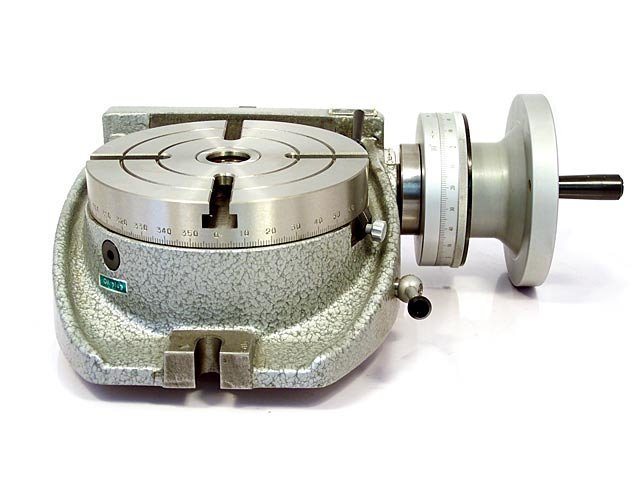

- Stół obrotowy podziałowy do frezowania powierzchni zakrzywionych przy frezowaniu obrotowym
- Do frezowania płaskich powierzchni pod odpowiednim kątem do określonej bazy
- Do frezowania lub wiercenia z podziałem kątowym

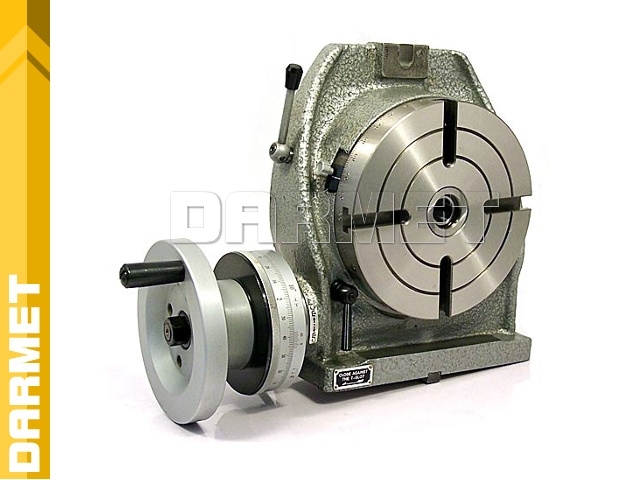

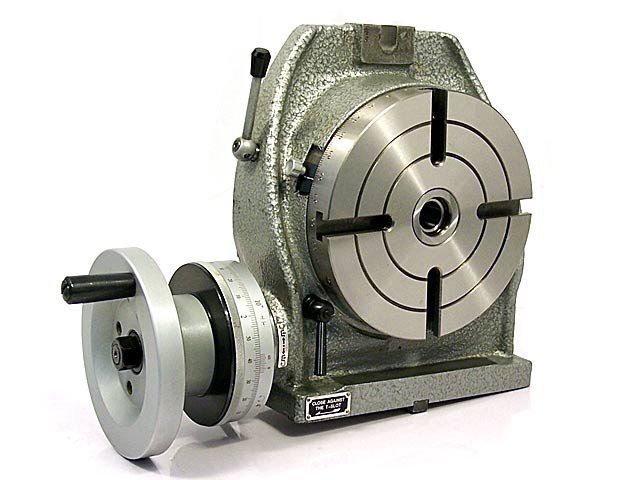

- Do zamocowania w poziomie z konikiem
- Podział kątowy pozwala na wykonanie detali o skomplikowanych kształtach
- Detal obrabiany jest mocowany w specjalnym uchwycie umieszczonym na stole obrotowym lub bez uchwytu bezpośrednio na stole obrotowym
- Możliwość obrotu o 360°
- Rozstaw kątowy rowków wpustowych: 90° (4 rowki T-owe)
- Podział przekładni ślimakowej: 1,5
- Przełożenie przekładni ślimakowej: 1:90
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Stożek Morse'a | MK2 | |
|

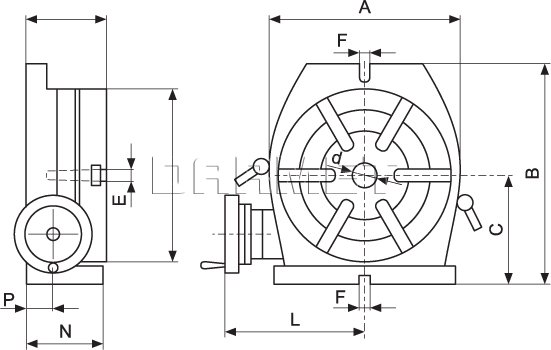

Wymiary (B x A x H) |
242 x 196 x 85 | mm |
| C | 125 | mm |
| D | 160 | mm |
| E | 10 | mm |
| F | 12 | mm |
| L | 194 | mm |
| N | 82 | mm |
| P | 37 | mm |
| d | 25 | mm |
| Waga | 30,0 | kg |
|
|
|
|
| Rowki teowe umożliwiają dokładne mocowanie detalu obrabianego na stole. Podziałka na tarczy stołu ma dokładność 1°. | Plastikowe okienko w zbiorniku wskazuje poziom oleju. |

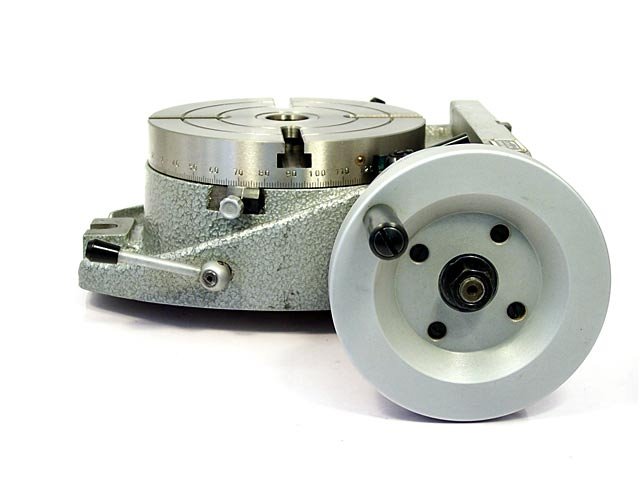

Dokładność podziałki na korbie wynosi 10”. Pełny obrót korby obraca stół o 4°. |
