Opis produktu
Właściwości i zastosowanie:

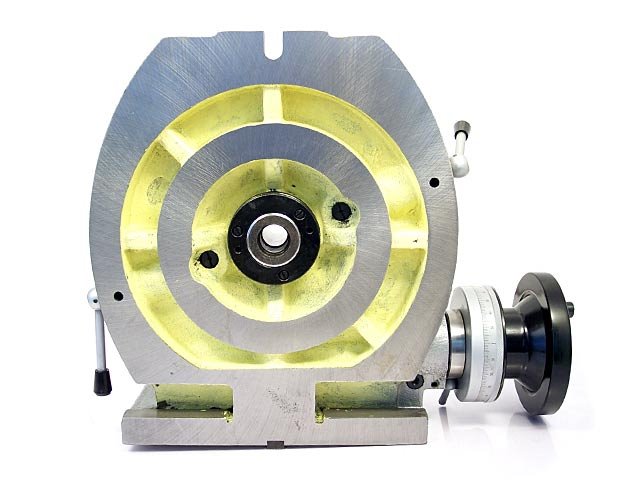

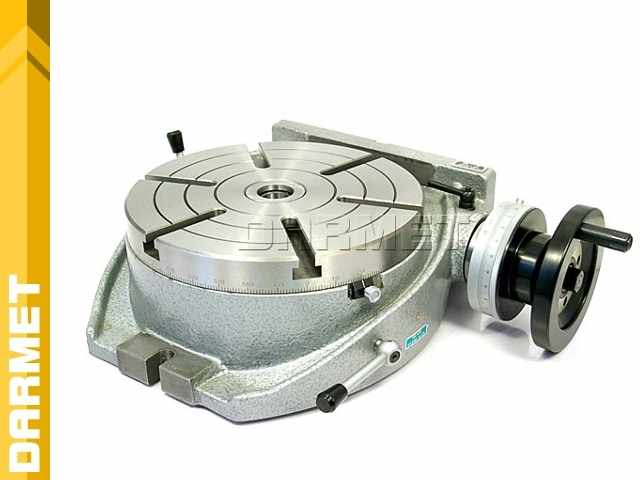

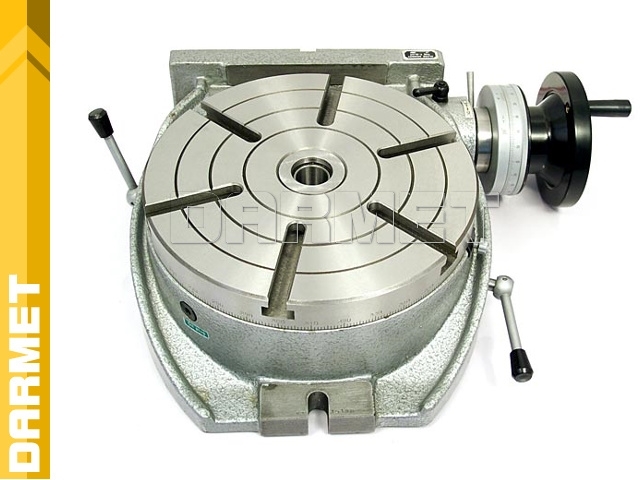

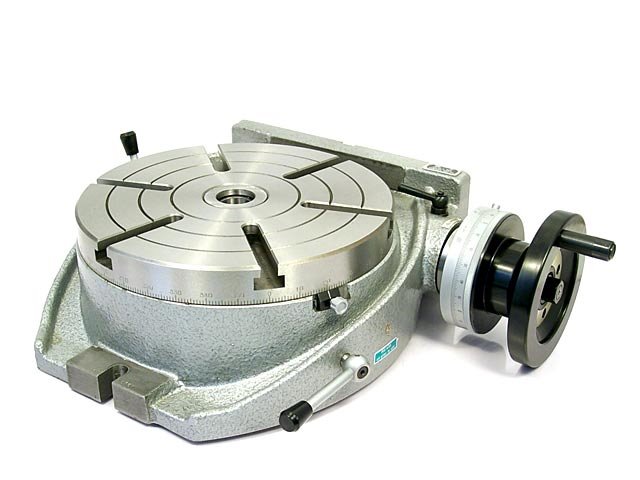

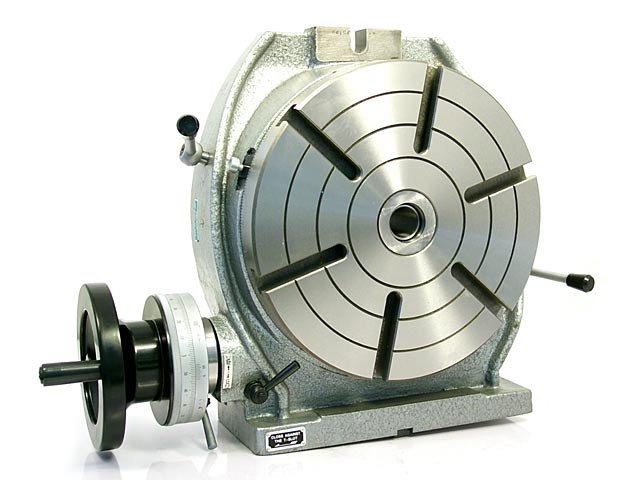

- Stół obrotowy podziałowy do frezowania powierzchni zakrzywionych przy frezowaniu obrotów.
- Do frezowania płaskich powierzchni pod odpowiednim kątem do określonej bazy.
- Do frezowania lub wiercenia z podziałem kątowym.

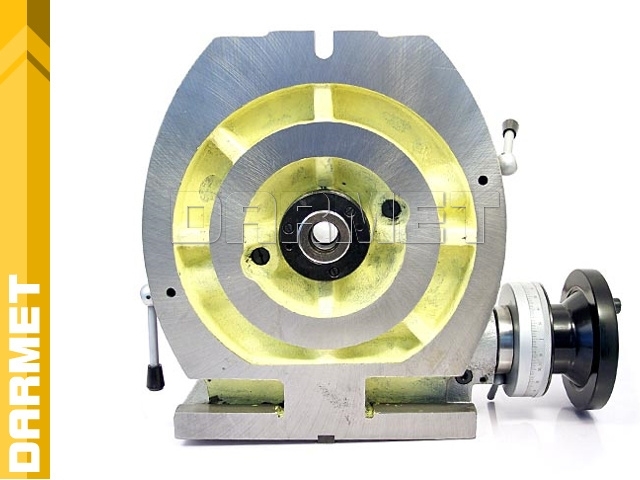

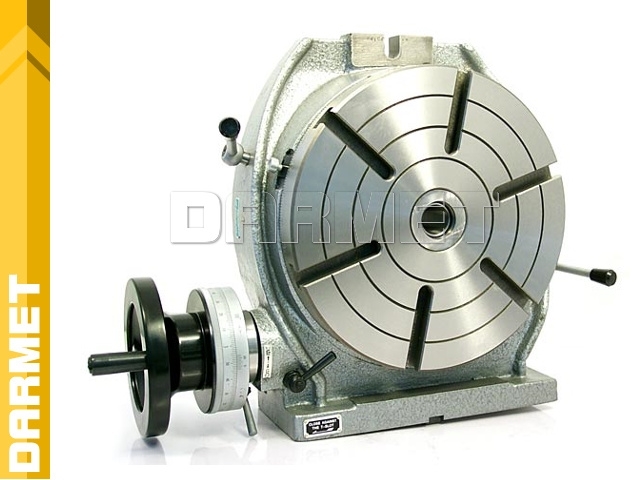

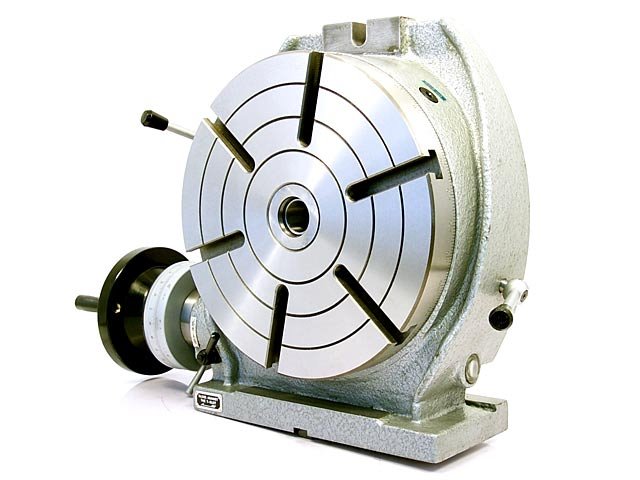

- Do zamocowania w poziomie z konikiem.
- Podział kątowy pozwala na wykonanie detali o skomplikowanych kształtach.
- Detal obrabiany jest mocowany w specjalnym uchwycie umieszczonym na stole obrotowym lub bez uchwytu bezpośrednio na stole obrotowym.
- Możliwość obrotu o 360°.
- Rozstaw kątowy rowków wpustowych: 60°.
- Podział przekładni ślimakowej: 2.
- Przełożenie przekładni ślimakowej: 1:90.
- Stosowanych na frezarkach.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Stożek Morse'a | MK3 |
|
Wymiary (B x A x H) |
325 mm x 280 mm x 115 mm |
| C | 165 mm |
| D | 250 mm |
| E | 12 mm |
| F | 16 mm |
| L | 241 mm |
| N | 106 mm |
| P | 48 mm |
| d | 30 mm |
| Waga | 57,0 kg |
|
|
|
|

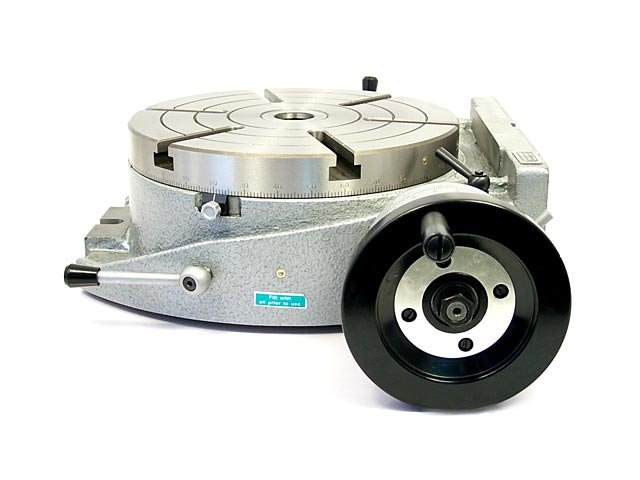

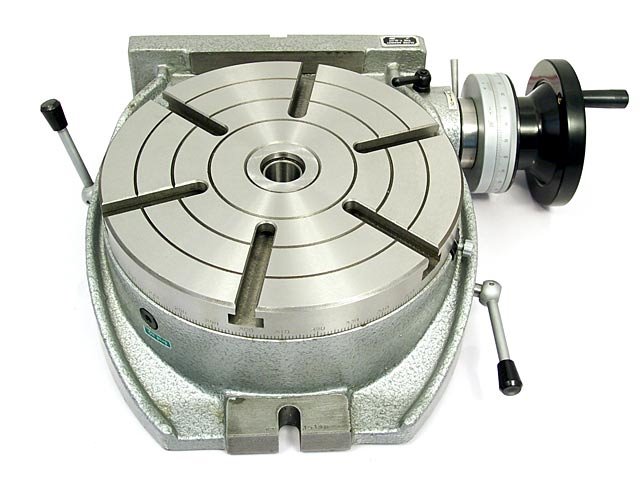

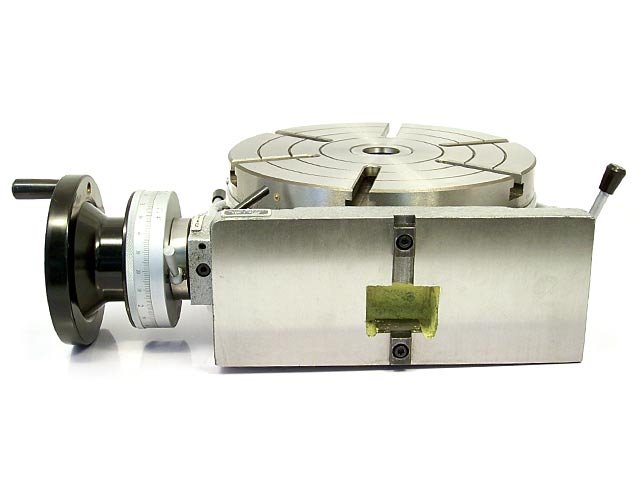

| Rowki teowe umożliwiają dokładne mocowanie detalu obrabianego na stole. Podziałka na tarczy stołu ma dokładność 1°. | Plastikowe okienko w zbiorniku wskazuje poziom oleju. |
Dokładność podziałki na korbie wynosi 10”. Pełny obrót korby obraca stół o 4°. |
