Opis produktu
Właściwości i zastosowanie:

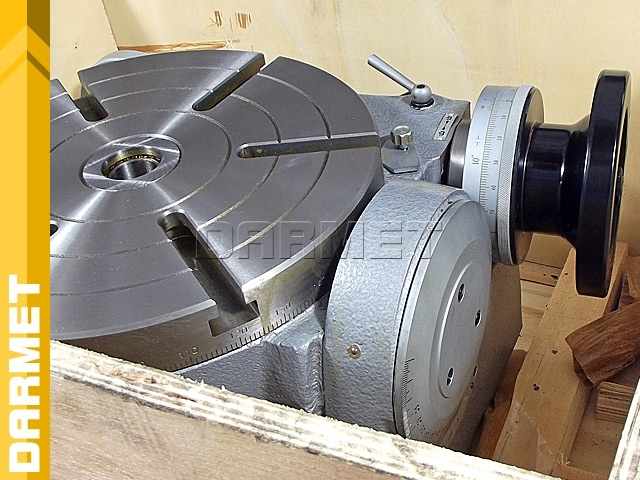

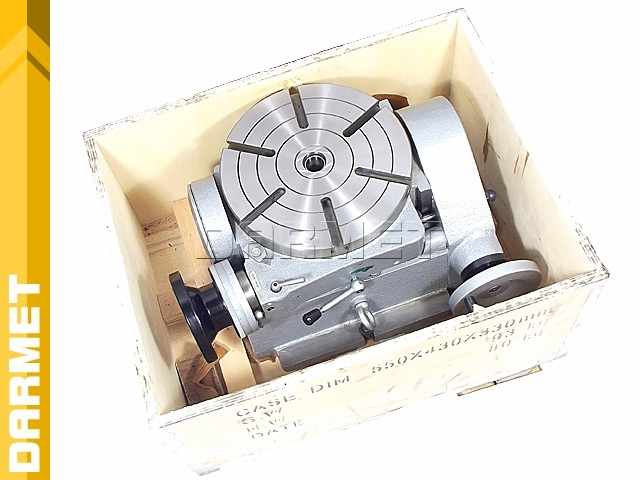

- Stół podziałowo - uchylny stanowi podstawowe wyposażenie frezarek, wytaczarek oraz wiertarek.
- Możliwość wykonywania otworów i powierzchni pod określonym kątem w jednym zamocowaniu.
- Przyrząd można zastosować w pozycji pionowej wraz z konikiem.

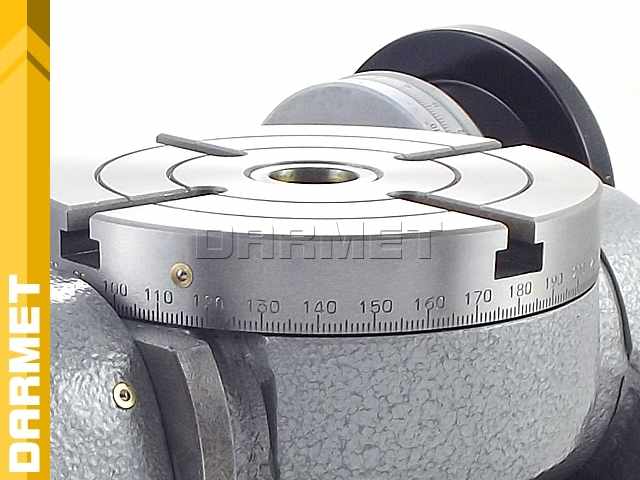

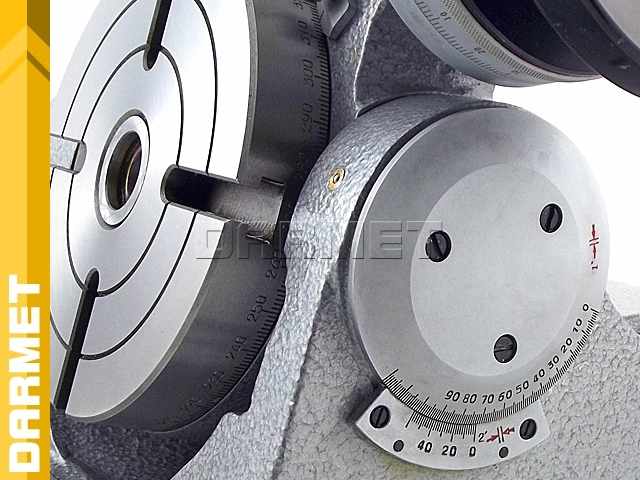

- Stół posiada tarczę podziałową obrotową ze skalą 360° oraz możliwość pochylenia pod kątem od 0° do 90°.
- Rozstaw kątowy rowków wpustowych: 60°.
- Podział przekładni ślimakowej: 2.
- Przełożenie przekładni ślimakowej: 1:90.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Stożek Morse'a | MK3 |
| D | 250 mm |
| H | 160 mm |
| H1 | 140 mm |
| L | 310 mm |
| B | 260 mm |
| Wymiary otworu ustalającego | ø30 mm x 6 mm |
| Rowek T-eowy | 12 mm |
| Wpust ustalający | 14 mm |
| Kąt obrotu tarczy przy 1 obrocie przekładni ślimakowej | 4° (1' - dokładność podziałki na kółku ręcznym) |
| Dokładność noniusza obrotu stołu | 10" |
| Dokładność noniusza nachylenia stołu | 2" |
| Waga | 93,0 kg |
