CHWYT DIN - DIN 69871
Do automatycznej albo ręcznej wymiany narzędzi stosowane są uchwyty ze stożkiem niesamohamownym, zwłaszcza według DIN 69871.
Stożki niesamohamowne narzędzi (stożek 7:24) są łączone z wrzecionem maszyny za pomocą dodatkowych przyrządów mocujących. Różne powierzchnie ustalające zabieraków służą do utrzymywania i pozycjonowania narzędzia w przyrządach lub magazynie obrabiarki.
Najczęściej stosowanymi uchwytami jest według DIN 69871 kształt AD/B z rowkiem trapezowym i rowkiem ustawczym. Kształt AD/B jest kombinacją otworu przelotowego (AD) do centralnego doprowadzania cieczy chłodząco-smarującej lub centralnego doprowadzania cieczy chłodząco-smarującej bocznie, przez kołnierz (B).
Przy małych obciążeniach moment obrotowy jest przenoszony przez zamocowanie stożka siłą tarcia. Przy większych momentach i obciążeniach udarowych, główny udział w przenoszeniu momentu obrotowego mają kamienie zabierakowe. Są one asymetrycznie rozmieszczone na powierzchni czołowej wrzeciona, aby zagwarantować odpowiednie ustawienie narzędzia.
Chwyty narzędzi według DIN 69871 są wyposażone w sworznie dociągające i przy zastosowaniu wymiennika narzędzi mogą być bardzo szybko wymieniane automatycznie.
|
K
|

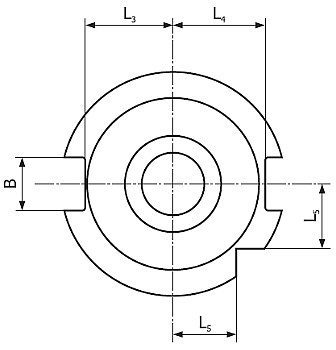

B [mm] |
D1 [mm] |
D2 [mm] |
D3 [mm] |
D4 [mm] |
D5 [mm] |
D6 [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
L4 [mm] |
L5 [mm] |
M
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 16,1 | 31,75 | 13 | 59,30 | 50,00 | 44,30 | 45 | 47,80 | 24 | 16,4 | 19,0 | 15,0 | M12 |
| 40 | 16,1 | 44,45 | 17 | 72,30 | 63,55 | 56,25 | 50 | 68,40 | 32 | 22,8 | 25,0 | 18,5 | M16 |
| 50 | 25,7 | 69,85 | 25 | 107,25 | 97,50 | 91,25 | 80 | 101,75 | 47 | 35,5 | 37,7 | 30,0 | M24 |
