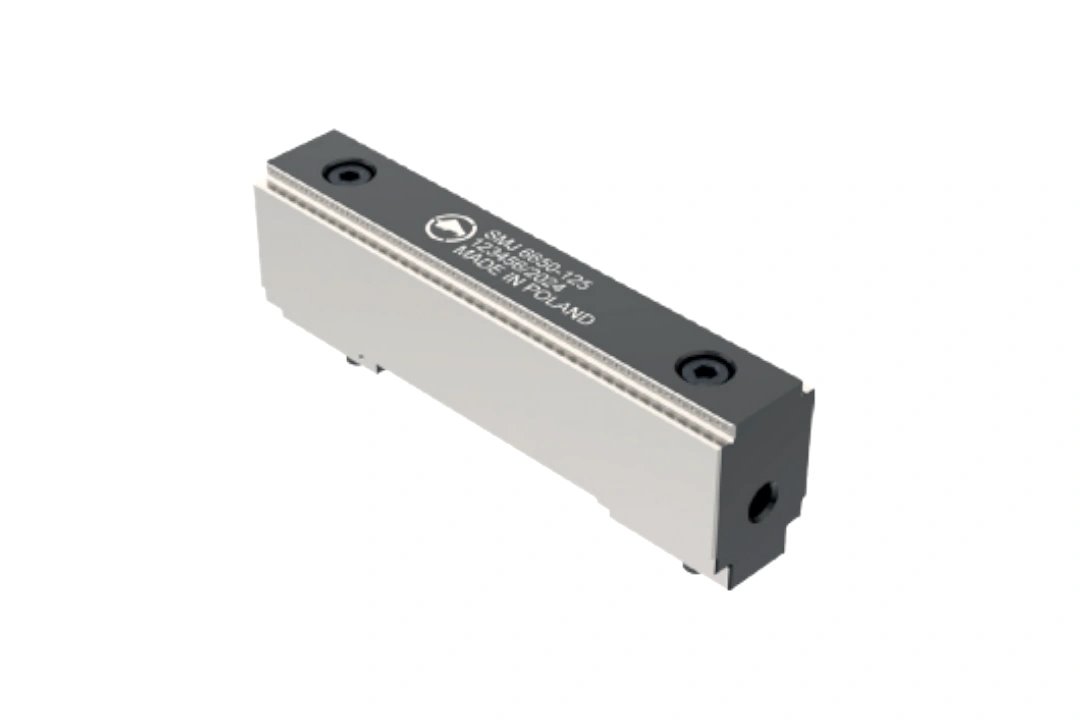

Opis produktu
Właściwości i zastosowanie
- Umożliwia jednoczesne mocowanie dwóch detali w jednym imadle, zwiększając wydajność procesu obróbki.
- Śruba pływająca pozwala na samoczynne dopasowanie szczęki do detali o jednakowych lub różnych wymiarach w określonym zakresie mocowania.
- Dwustronna konstrukcja umożliwia montaż z wykorzystaniem powierzchni gładkiej lub ząbkowanej, w zależności od wymagań aplikacji.
- Kompatybilna z imadłami 5-osiowymi BISON serii 6650.
- Model SMJ 6650-125 posiada gwintowany otwór do montażu zderzaka, ułatwiającego powtarzalne bazowanie detali.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | SMJ 6650-80 |
| Nr produktu | 398267750300 |
| Śruba pływająca | 398267760500 |
| Służy do | 6650-80-105, 6650-80-105 SJ |
| A | 6-17 mm |
| B | 0-11 mm |
| C | 26-37 mm |
| D | 22-31 mm |
