Opis produktu
Właściwości i zastosowanie

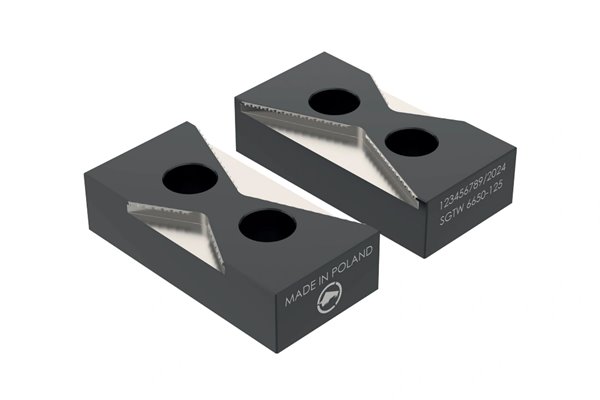

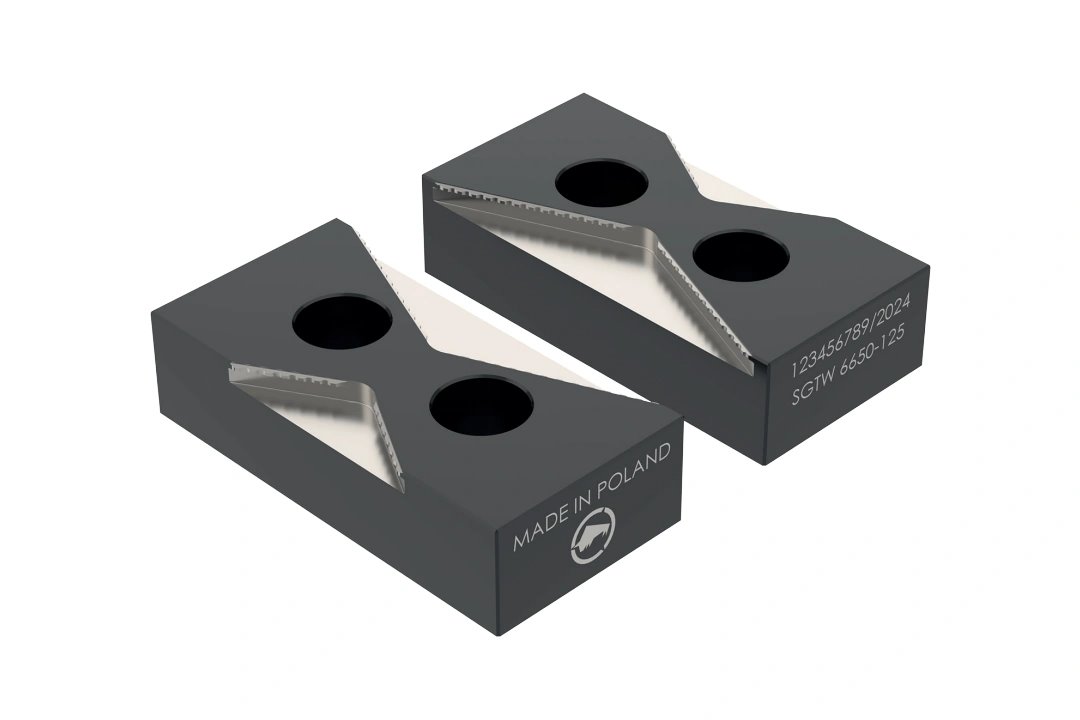

- Szczęki górne twarde do wałków przeznaczone do imadeł 5-osiowych BISON 6650
- Wykonane z hartowanej stali, zapewniają wysoką odporność na zużycie i długą żywotność.
- Przeznaczone do pewnego i stabilnego mocowania wałków oraz innych detali cylindrycznych.
- Specjalnie wyprofilowana powierzchnia zwiększa siłę chwytu i ogranicza ryzyko przemieszczenia obrabianego detalu.
- Kompatybilne z imadłami serii 6650, umożliwiają szybką wymianę szczęk.
- Idealne do precyzyjnej obróbki CNC oraz produkcji jednostkowej i seryjnej.

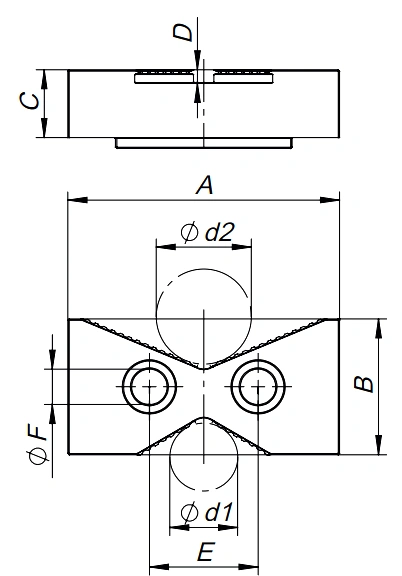

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | SGTW 6650-125 |
| Nr produktu | 398267731200 |
| Służy do | 6650-80-160, 6650-125-310 |
| A | 100 mm |
| B | 50 mm |
| C | 25 mm |
| D | 5 mm |
| E | 40 mm |
| F | 13 mm |
| d1 | 25-95 mm |
| d2 | 35-215 mm |
