Opis produktu
Właściwości i zastosowanie

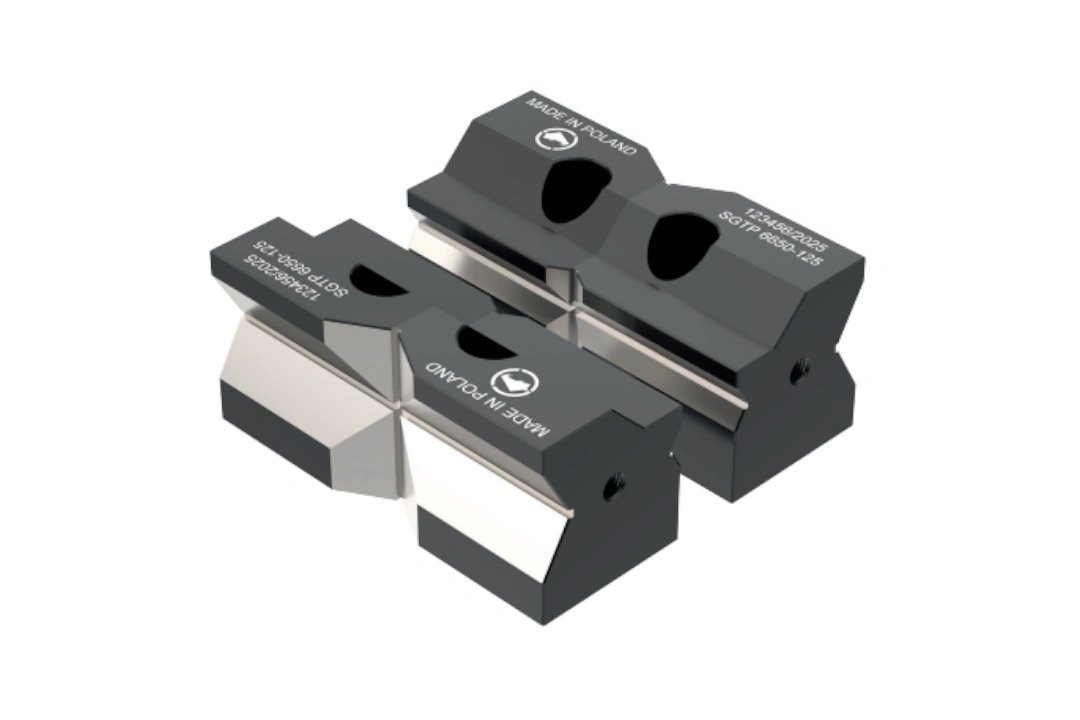

- Górne szczęki twarde pryzmowe przeznaczone do imadeł BISON 6650
- Wykonane z hartowanej stali, zapewniają wysoką odporność na zużycie oraz długą żywotność.
- Pryzmowy profil szczęk umożliwia pewne i stabilne mocowanie detali okrągłych, sześciokątnych oraz o nieregularnych przekrojach.
- Kompatybilne z imadłami serii 6650, pozwalają na szybką wymianę szczęk i dostosowanie stanowiska do różnych zadań obróbczych.
- Przeznaczone do precyzyjnej obróbki CNC oraz produkcji jednostkowej, małoseryjnej i seryjnej.

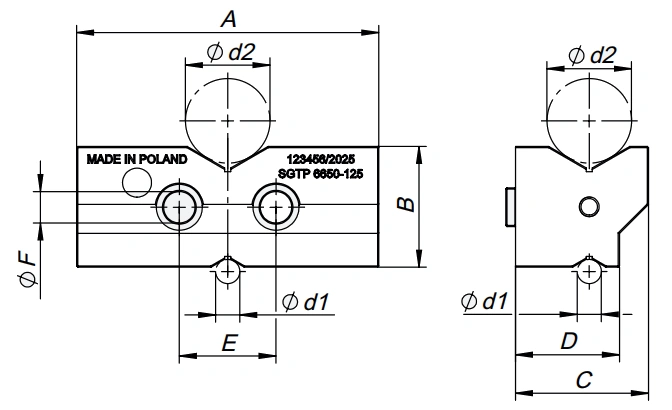

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | SGTP 6650-125 |
| Nr produktu | 398267741400 |
| Służy do | 6650-125-160, 6650-125-310 |
| A | 125 mm |
| B | 50 mm |
| C | 55 mm |
| D | 43 mm |
| E | 40 mm |
| F | 13 mm |
| d1 | 10-22 mm |
| d2 | 18-60 mm |
