Opis produktu
Właściwości i zastosowanie

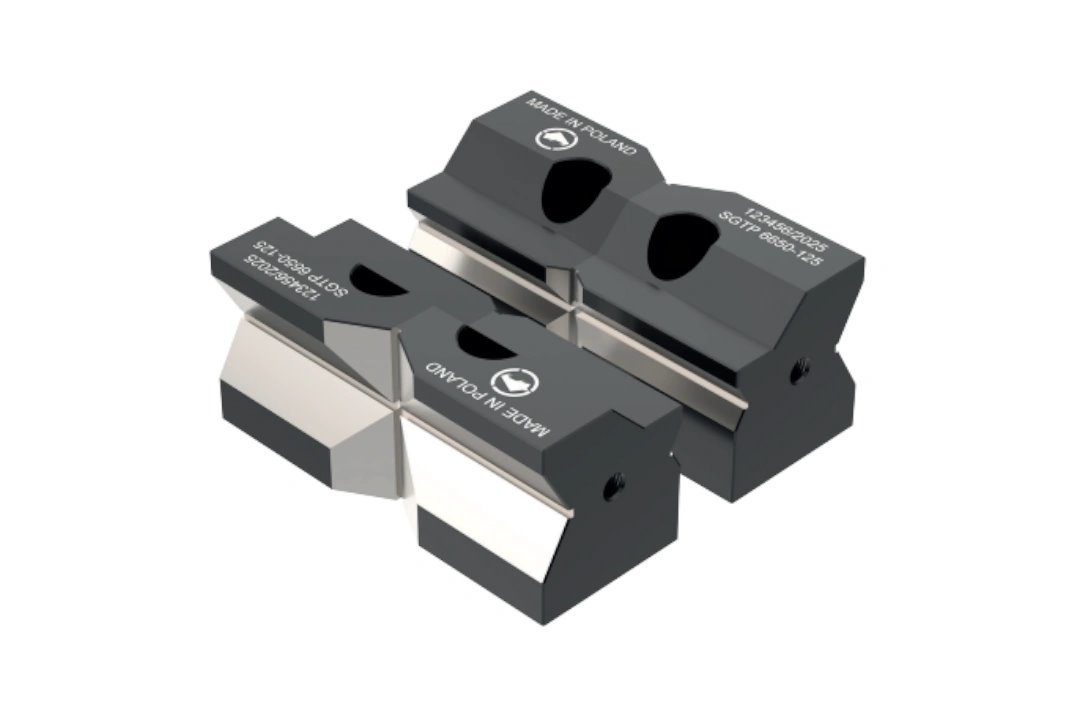

- Górne szczęki twarde pryzmowe przeznaczone do imadeł BISON 6650
- Wykonane z hartowanej stali, zapewniają wysoką odporność na zużycie oraz długą żywotność.
- Pryzmowy profil szczęk umożliwia pewne i stabilne mocowanie detali okrągłych, sześciokątnych oraz o nieregularnych przekrojach.
- Kompatybilne z imadłami serii 6650, pozwalają na szybką wymianę szczęk i dostosowanie stanowiska do różnych zadań obróbczych.
- Przeznaczone do precyzyjnej obróbki CNC oraz produkcji jednostkowej, małoseryjnej i seryjnej.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | SGTP 6650-105 |
| Nr produktu | 398267740100 |
| Służy do | 6650-80-105 |
| A | 80 mm |
| B | 33,5 mm |
| C | 38 mm |
| D | 30 mm |
| E | 27 mm |
| F | 9 mm |
| d1 | 6-13 mm |
| d2 | 13-40 mm |
