Opis produktu
Właściwości i zastosowanie:

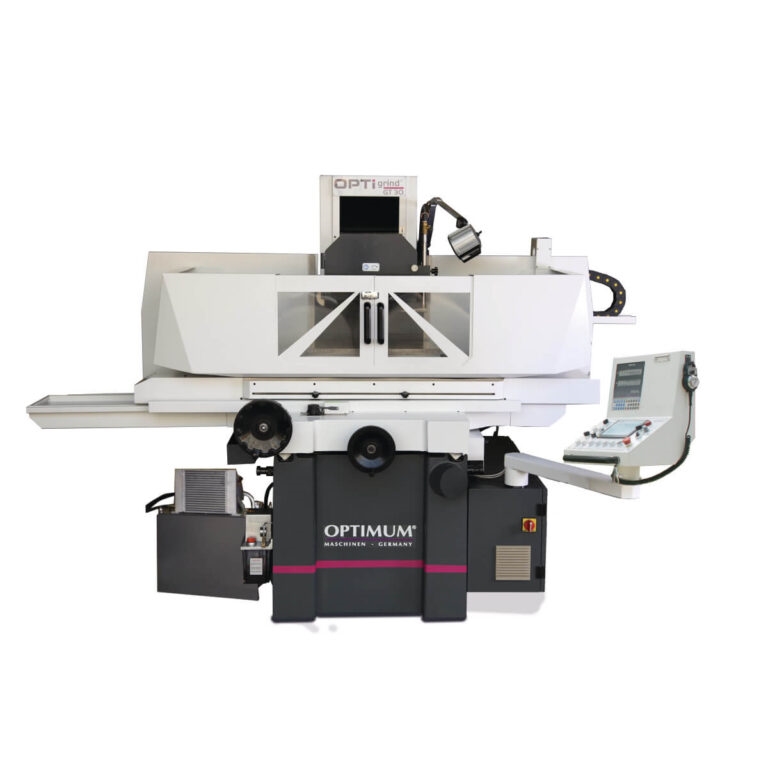

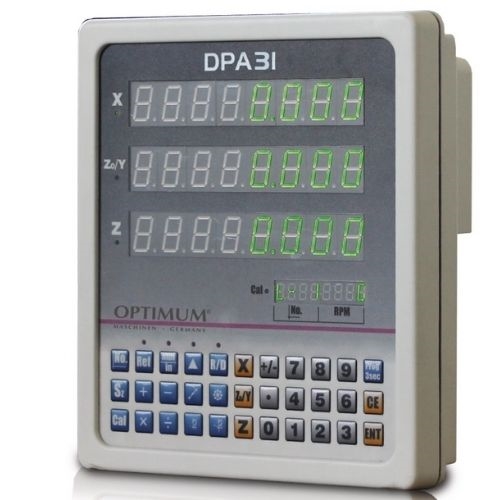

- Solidna szlifierka do płaszczyzn Optimum GT 30 z hydrauliką i cyfrowym wyświetlaczem położenia.
- Wrzeciono wysokiej jakości z precyzyjnymi łożyskami stożkowymi
- Hartowane i szlifowane prowadnice stołu
- Zintegrowanym diamentowym obciągacz równoległy z regulacją mikrometryczną
- Podstawa maszyny wykonana ze stabilnego, odpornego na skręcanie żeliwa
- Bezluzowa płaska prowadnica V w osi Z i płaskie prowadnice w osi X i Y
- Wrzeciono o gwincie trapezowym w osi Y
- Solidny system pomiarowy, odporny na zabrudzenia i wodę
- Centralne smarowanie sterowane czasowo
- Znaczne oszczędności energii dzięki silnikowi IE3
- Hydrauliczny i bezstopniowo regulowany przesuw wzdłużny
- Zmotoryzowana pionowa regulacja wysokości za pomocą wrzeciona
- Stół szlifierski z zabudową chroniącą przed zachlapaniem
- Dwukanałowa elektronika bezpieczeństwa
- Układ chłodzenia z zewnętrznym zbiornikiem chłodziwa
- Elektronika bezpieczeństwa przy napięciu 24 V DC
Wyposażenie standardowe:
- Biała ściernica o korundzie 46
- Lampa LED
- Układz chłodzenia z zewnętrznym zbiornikiem płynu
- Stół elektromagnetyczny
- Trzpień do wywarzenia ściernicy
- Zabudowa stołu
- Nóżki do wypoziomowania
- Narzędzia do obsługi
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Moc silnika S1 napędu wrzeciona ściernicy | 4 kW |

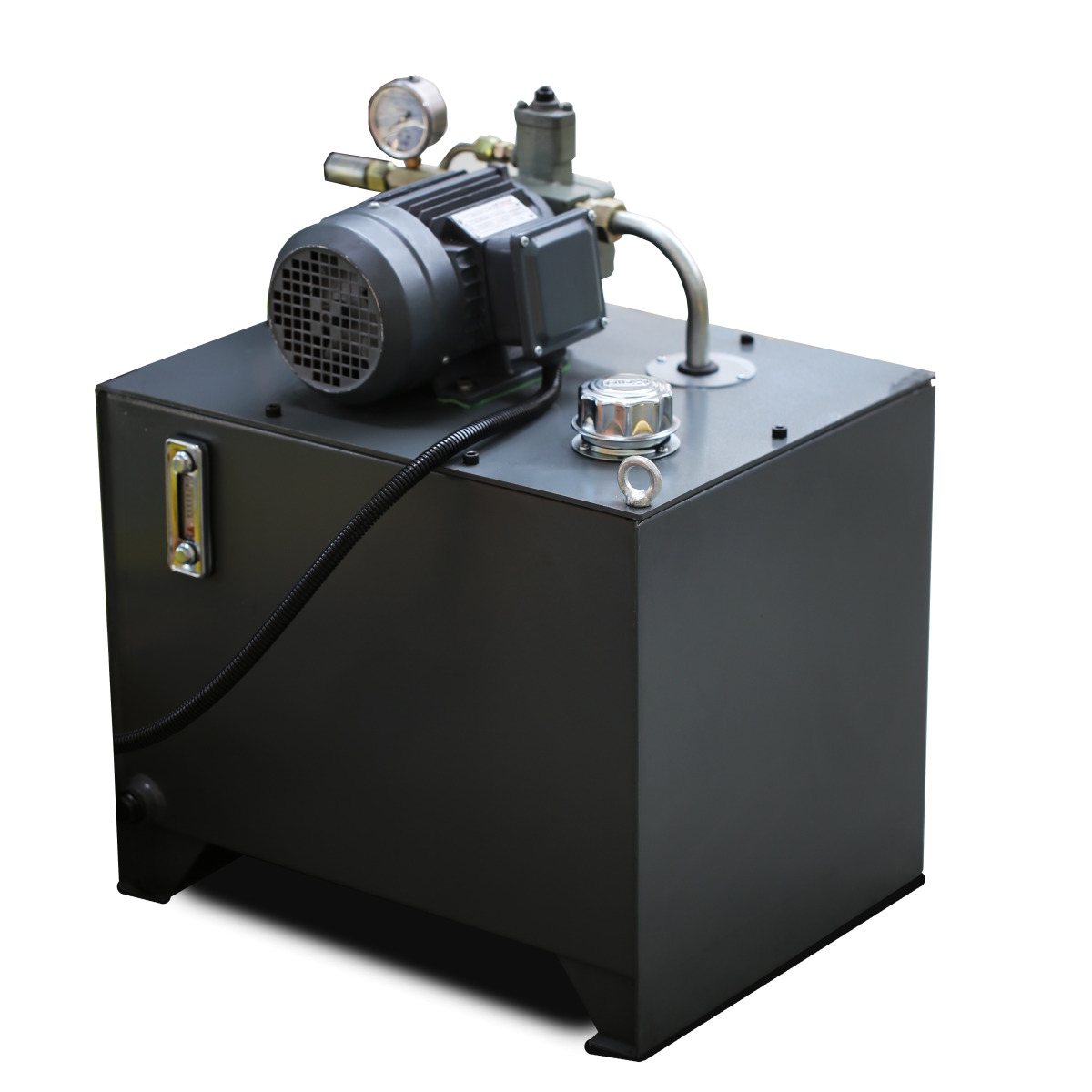

| Moc silnika agregatu hydraulicznego | 2,2 kW |
|
Powierzchnia mocująca stołu
|
305 x 635 mm
|
| Maks. wymiary detalu |
635 x 305 x 405 mm
|
|
Maks. obciążenie stołu
|
270 kg |
|
Koncentryczność wrzeciona szlifierskiego
|
0,005 mm
|
| Minimalny dosuw w ośi Y | 0,005 mm |
| Odległość osi wrzeciona od powierzchni stołu | 580 mm |
| Odległość ściernicy od powierzchni stołu |
405 mm
|
| Wymiary ściernicy | 350 x 40 x 127 mm |
| Przesuw w osi X (wzdłużny) / w osi Z (poprzeczny) |
630 mm / 320 mm
|
| Waga | 2800 kg |
| Wymiary (dł. x szer. x wys.) |
2200 x 2085 x 1900 mm
|
| Kod produktu | 3111030 |
