Opis produktu
Właściwości i zastosowanie:

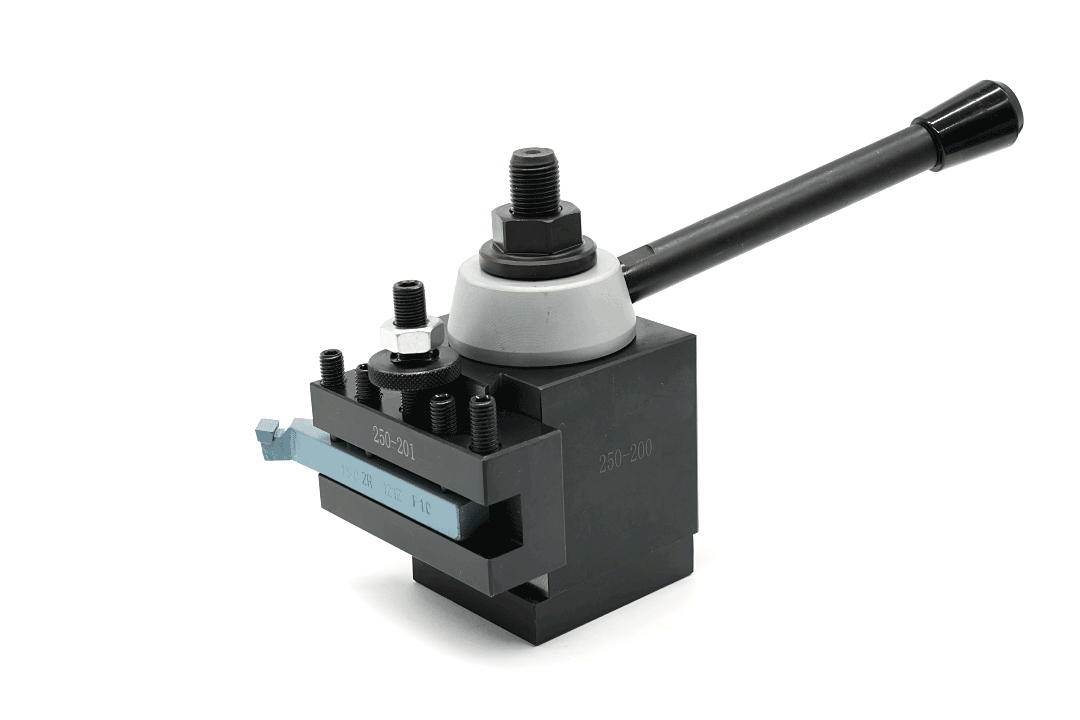

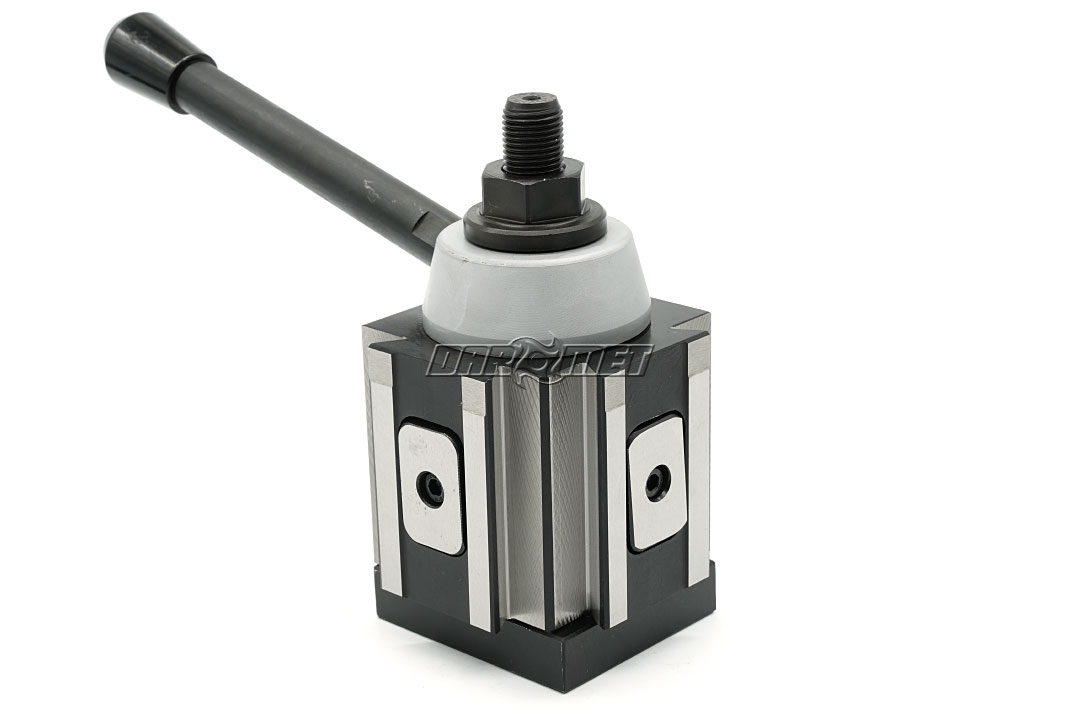

- Imak szybkowymienny (QCTP) na oprawki wymienne wyposażony w 2 gniazda mocujące na jaskółczy ogon.
- Umożliwia montaż narzędzia poza obrabiarką, szybką wymianę narzędzia, wysoką precyzję, dużą sztywność itp.
- Dźwignia pozwalająca szybkie zwolnienie lub zaciśnięcie oprawki w imaku nożowym.
- Wykonanie z wysokiej jakości materiałów zapewnia długą żywotność narzędzia.
- Kompletny zestaw gotowy do pracy.
-

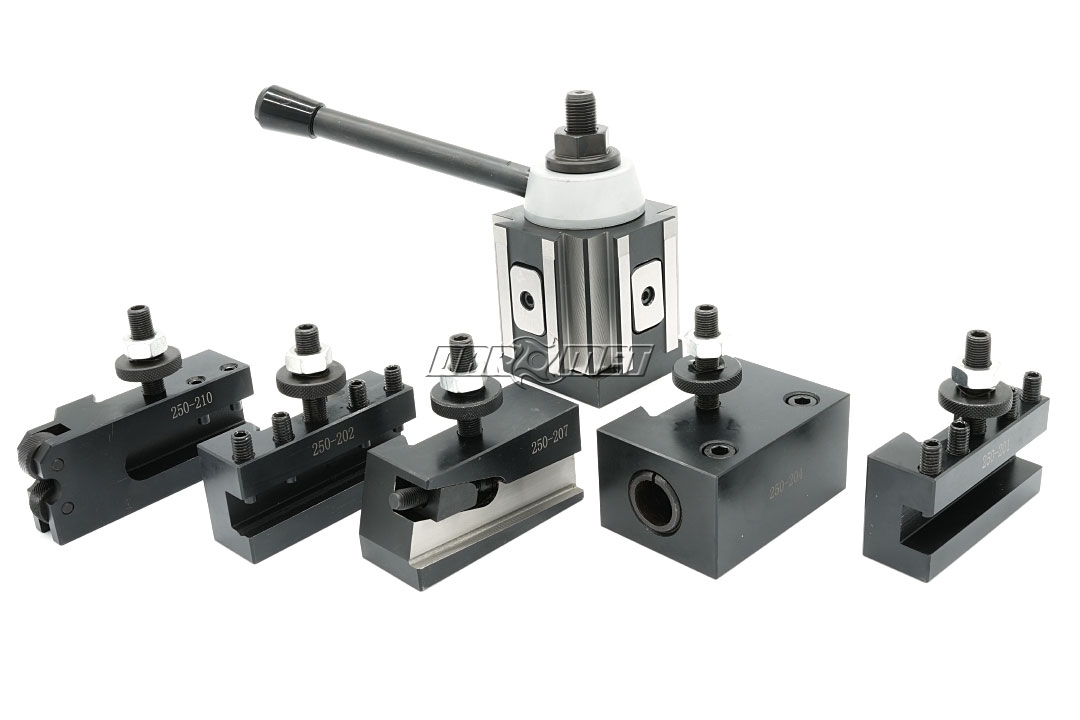

W zestawie:
- imak tokarski
- oprawka do noży tokarskich
- oprawka do wierteł
- oprawka do wytaczania
- oprawka do radełkowania (2 rolki skośne)
- oprawka do listw ucinających

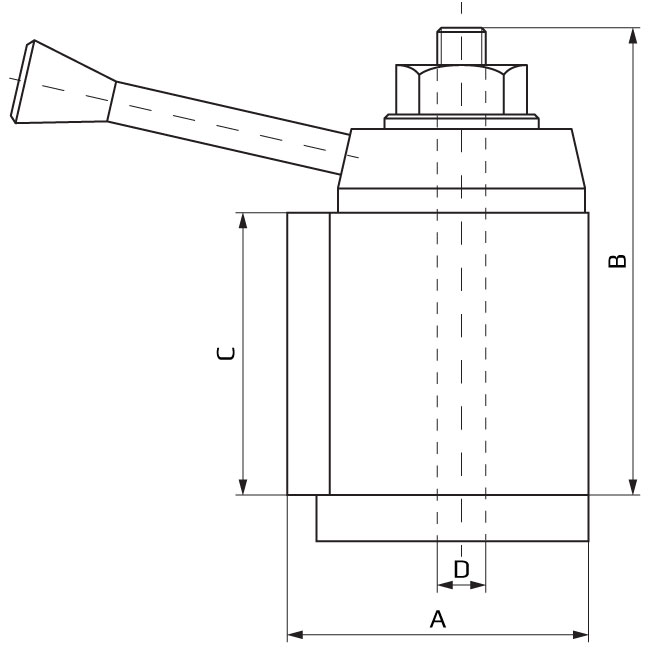

Wymiary imaka:
| Parametr | Wartość |
|---|---|
| A | 76 mm |
| B | 131 mm |
| C | 70 mm |
| D | 16 mm |
| Maksymalna średnica toczonego przedmiotu | 250 - 380 mm |

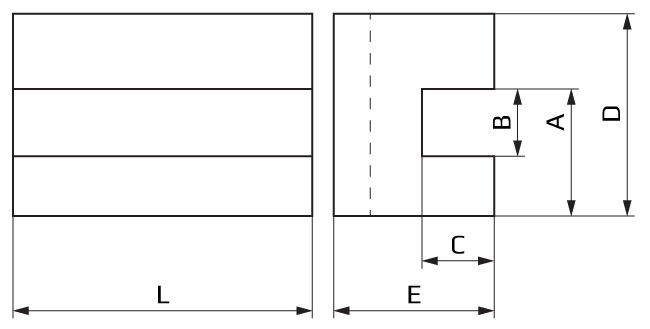

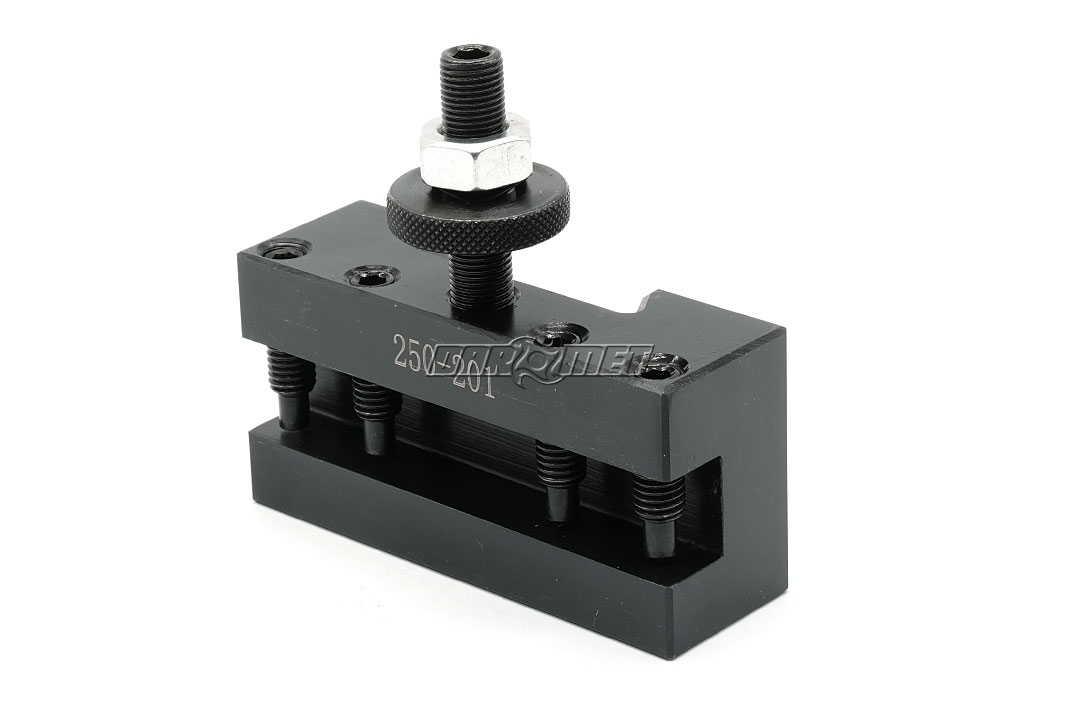

Wymiary oprawki nożowej:
| Parametr | Wartość |
|---|---|
| A | 29,7 mm |
| B | 15,8 mm |
| C | 12 mm |
| D | 44,8 mm |
| E | 30 mm |
| L | 88,5 mm |

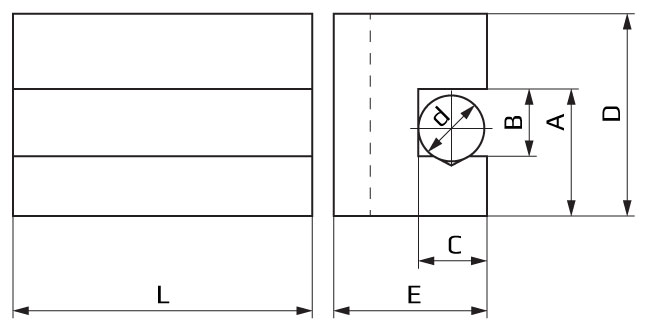

Wymiary oprawki do wytaczaków:
| Parametr | Wartość |
|---|---|
| d | 6,5 - 16 mm |
| A | 29,7 mm |
| B | 15,8 mm |
| C | 12 mm |
| D | 44,8 mm |
| E | 30 mm |
| L | 88,5 mm |

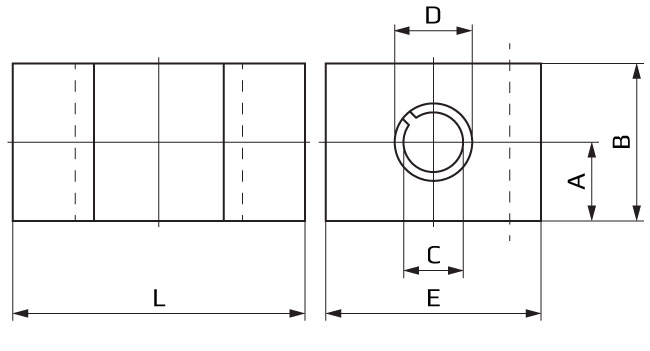

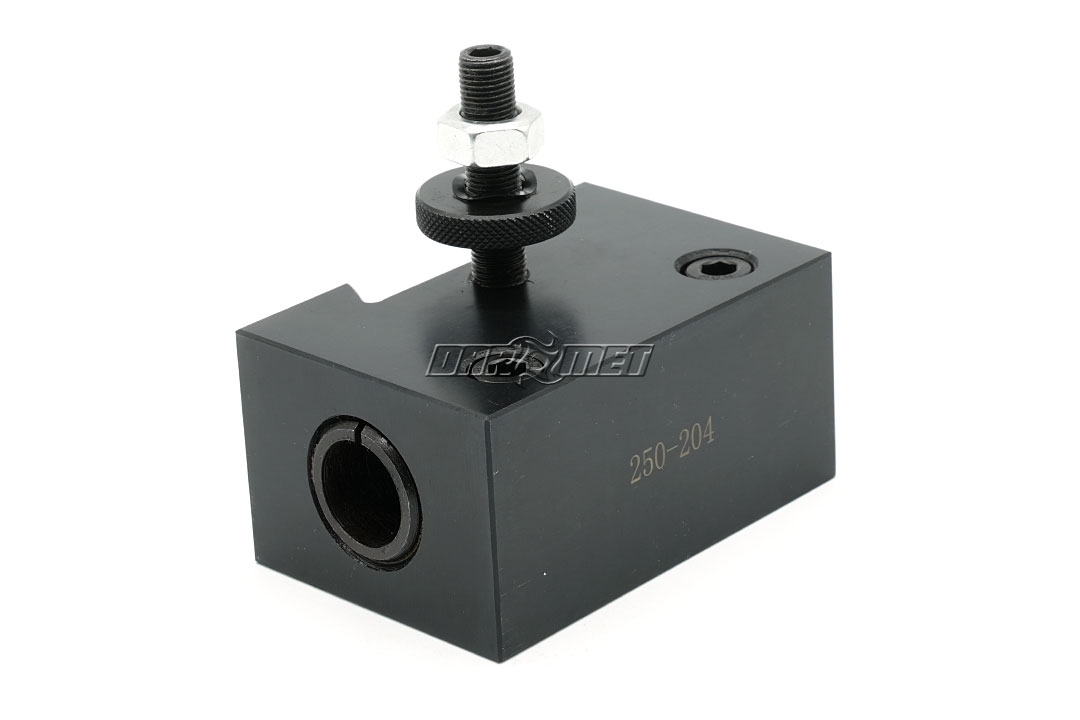

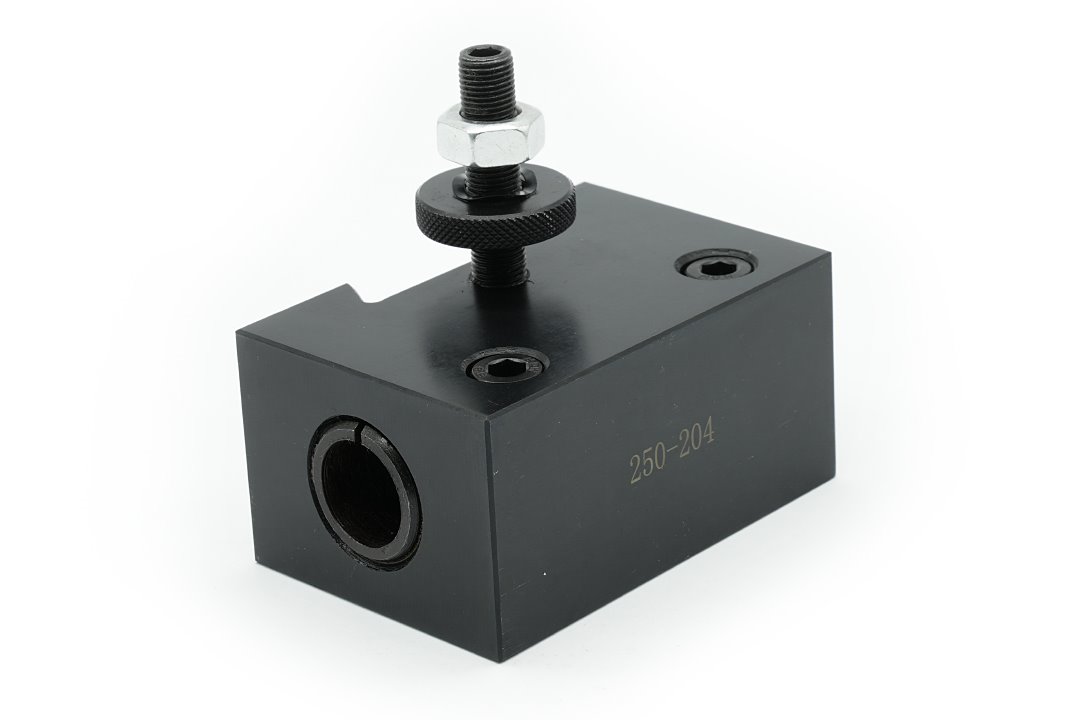

Wymiary oprawki do wierteł:
| Parametr | Wartość |
|---|---|
| A | 22,2 mm |
| B | 44,4 mm |
| C | 19,05 mm |
| D | 25,4 mm |
| E | 61 mm |
| L | 89 mm |

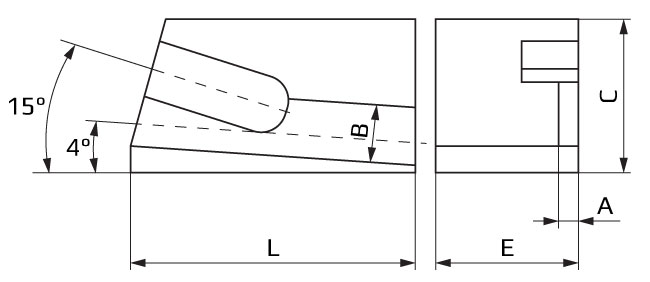

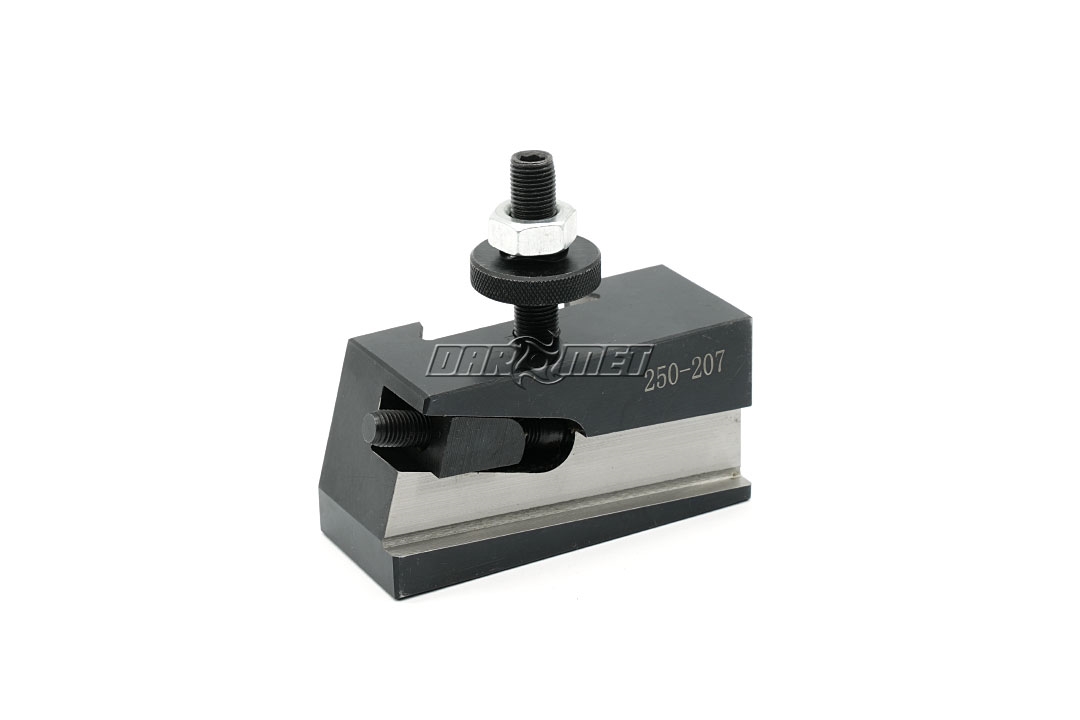

Wymiary oprawki do listwy ucinającej:
| Parametr | Wartość |
|---|---|
| A | 5 mm |
| B | 18,5 mm |
| C | 44,4 mm |
| E | 37,5 mm |
| L | 89 mm |

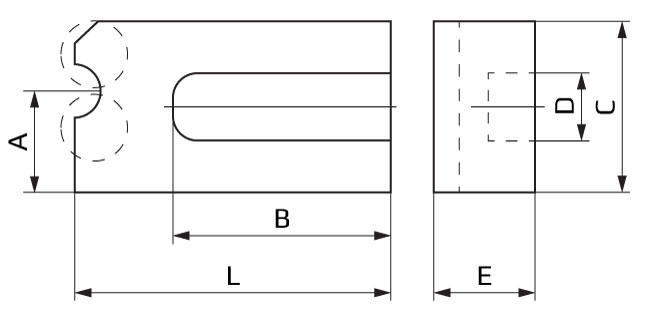

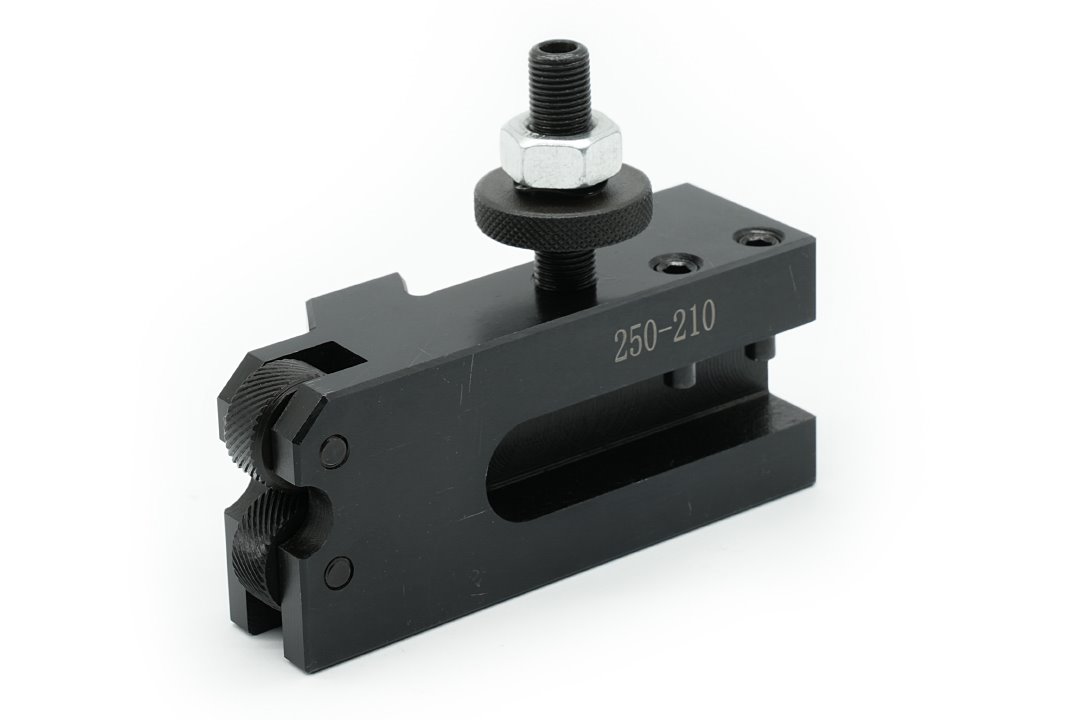

Wymiary oprawki do radełkowania:
| Parametr | Wartość |
|---|---|
| A | 25,4 mm |
| B | 68 mm |
| C | 44,4 mm |
| D | 17 mm |
| E | 33,2 mm |
| L | 102 mm |
