Opis produktu
Właściwości i zastosowanie:
- Imak szybkowymienny (QCTP) na oprawki wymienne wyposażony w 2 gniazda mocujące na jaskółczy ogon.
- Umożliwia montaż narzędzia poza obrabiarką, szybką wymianę narzędzia, wysoką precyzję, dużą sztywność itp.
- Dźwignia pozwalająca szybkie zwolnienie lub zaciśnięcie oprawki w imaku nożowym.
- Wykonanie z wysokiej jakości materiałów zapewnia długą żywotność narzędzia.
- Kompletny zestaw gotowy do pracy.
-

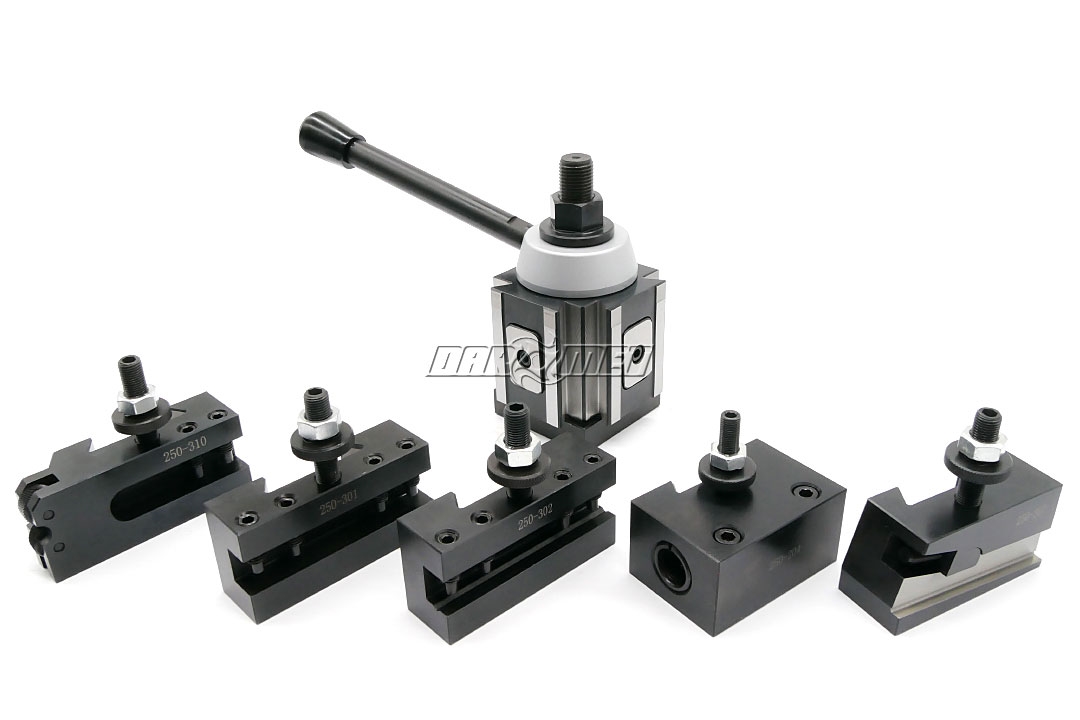

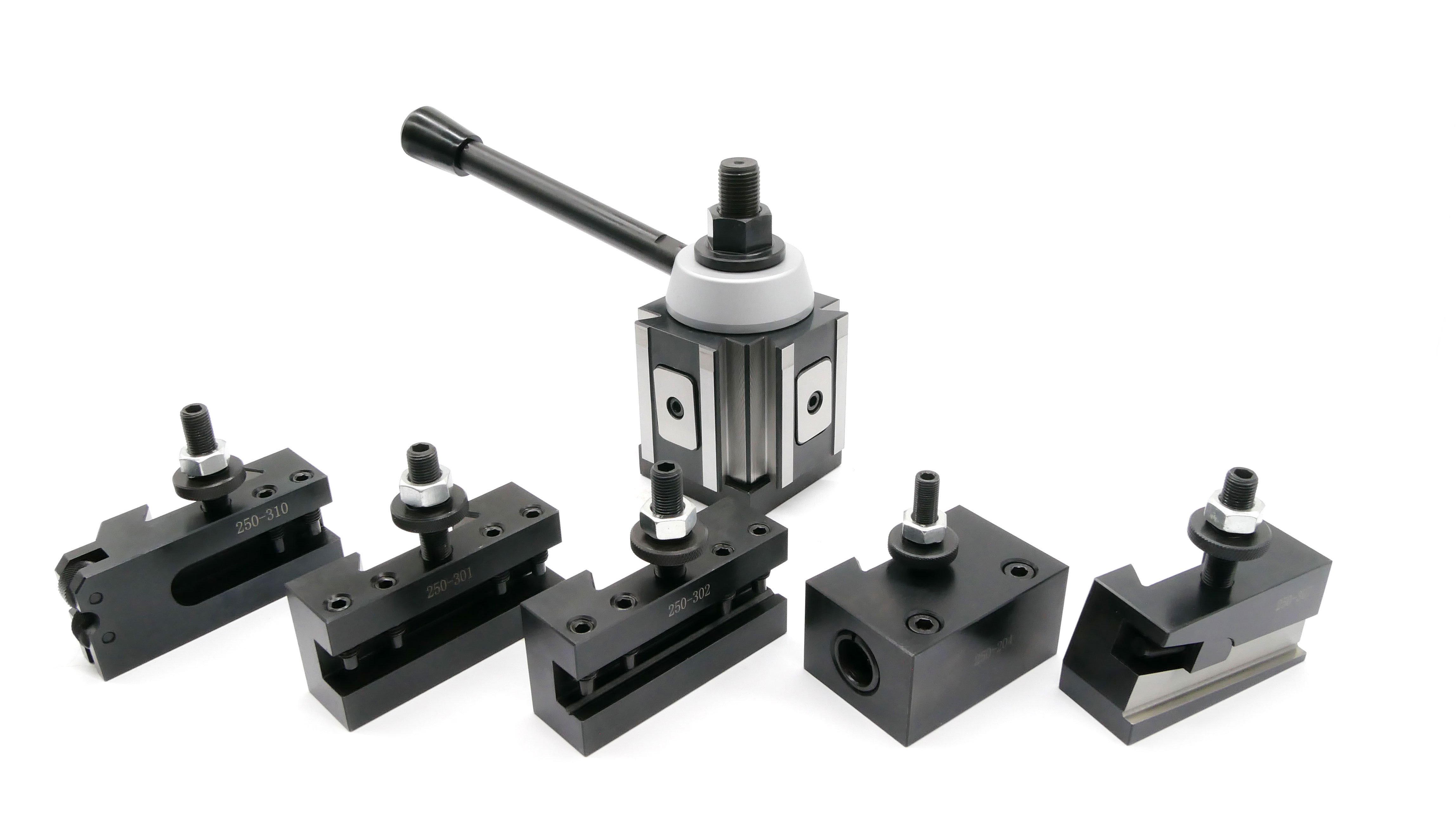

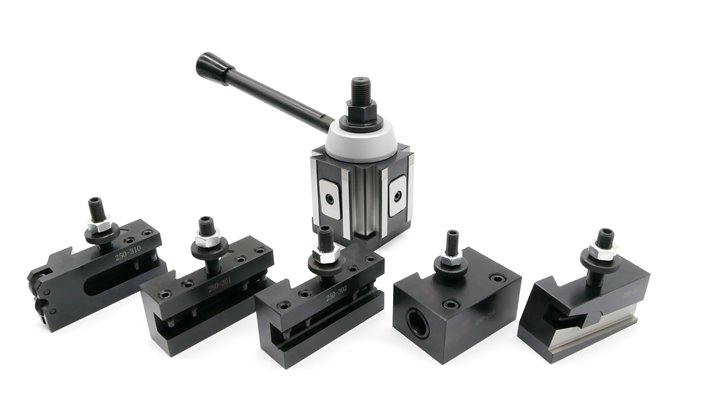

W zestawie:
- imak tokarski

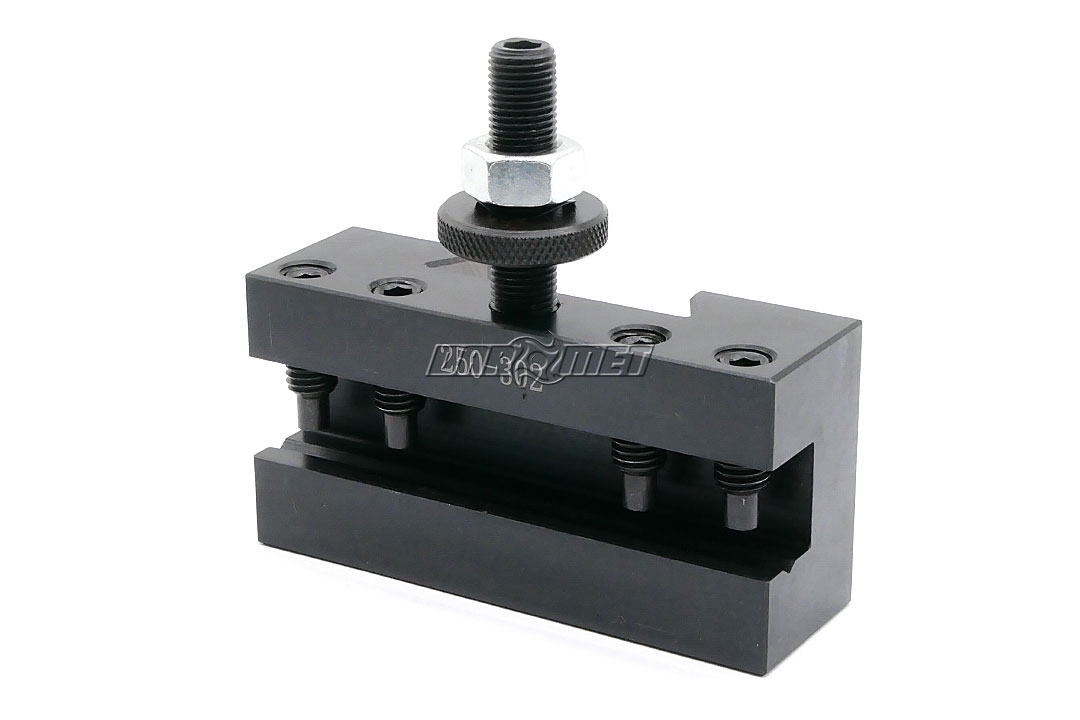

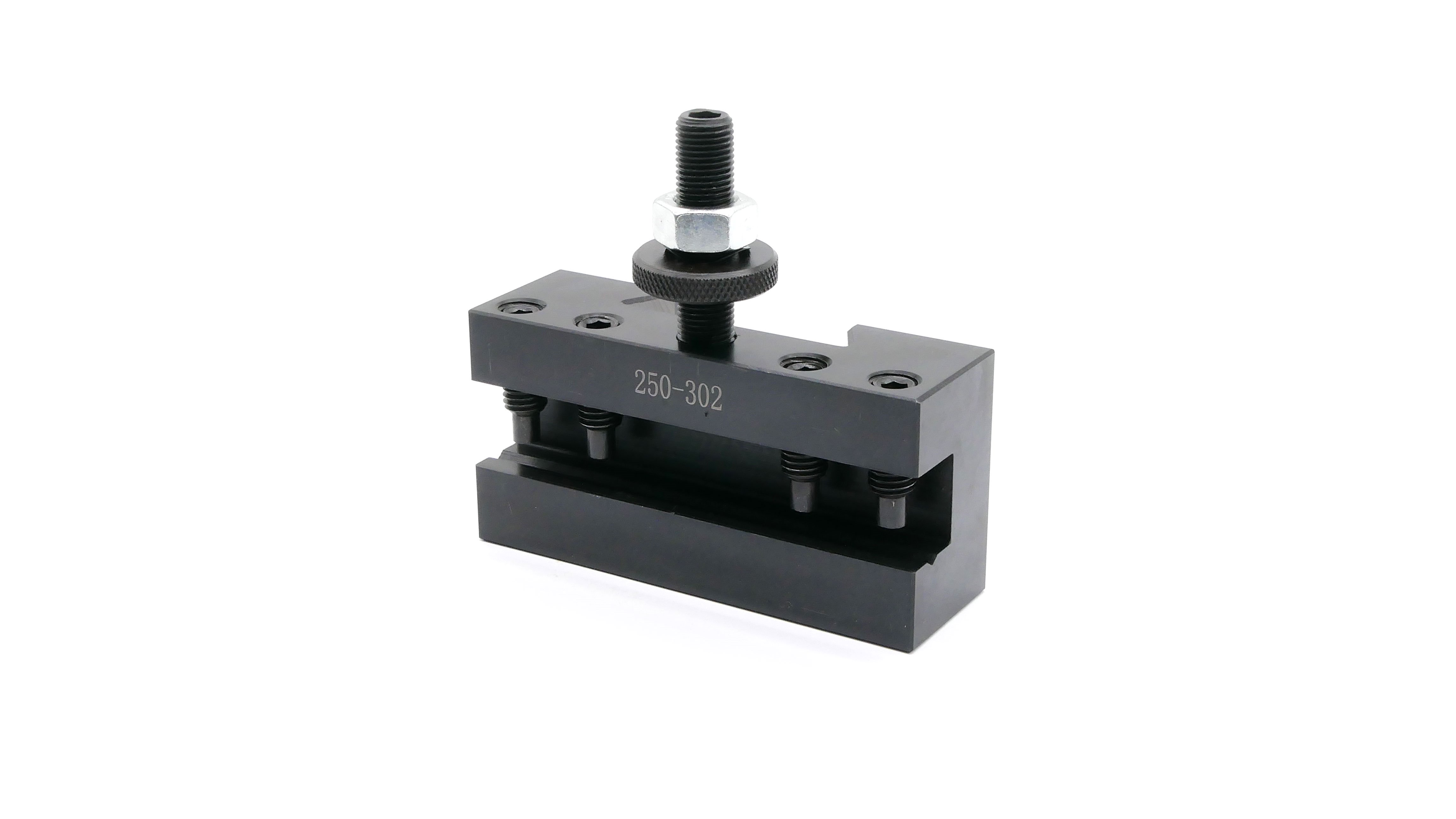

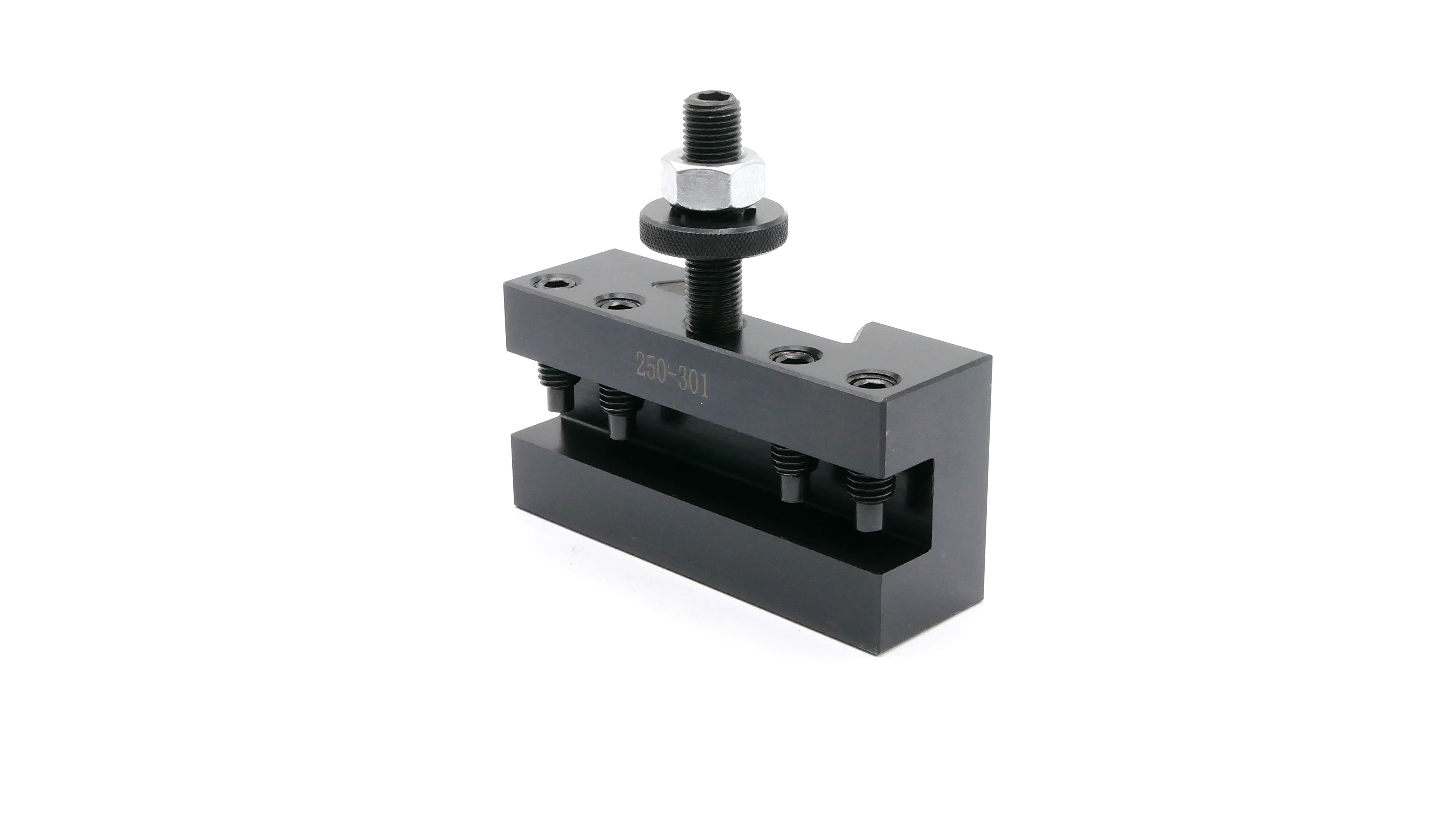

- oprawka do noży tokarskich

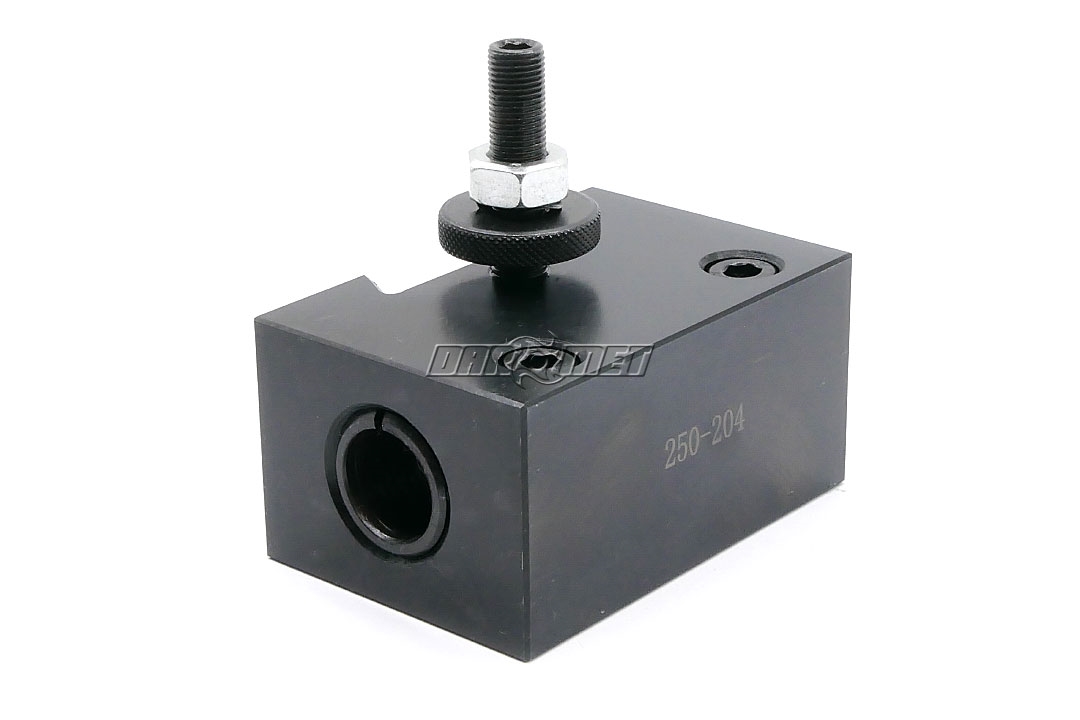

- oprawka do wierteł

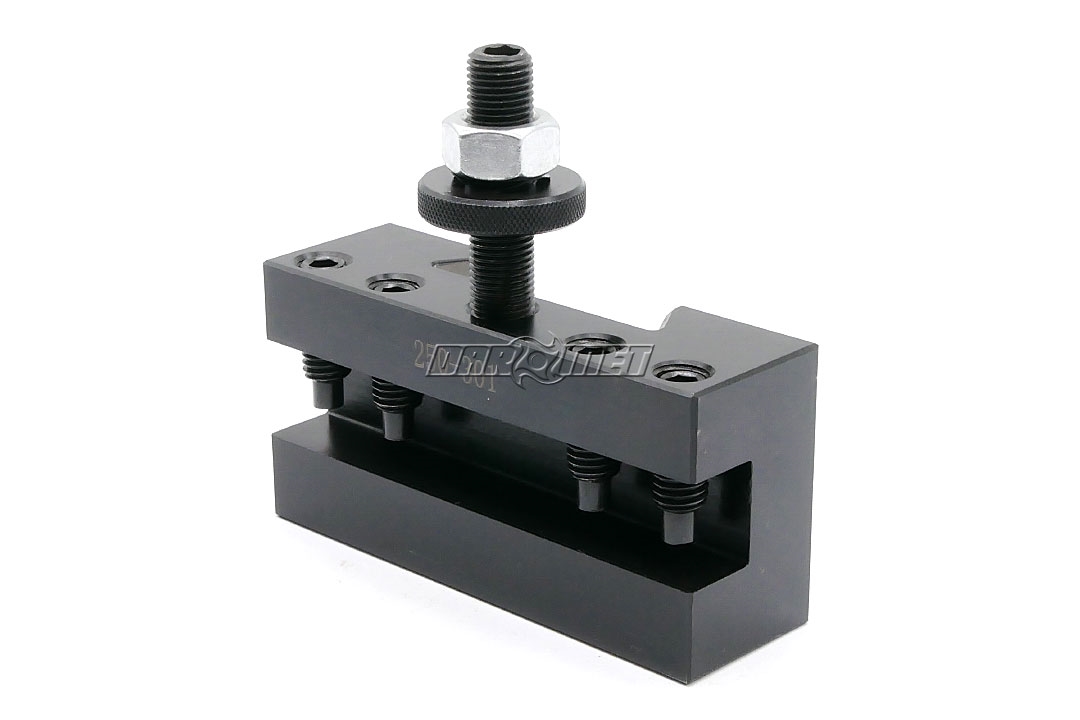

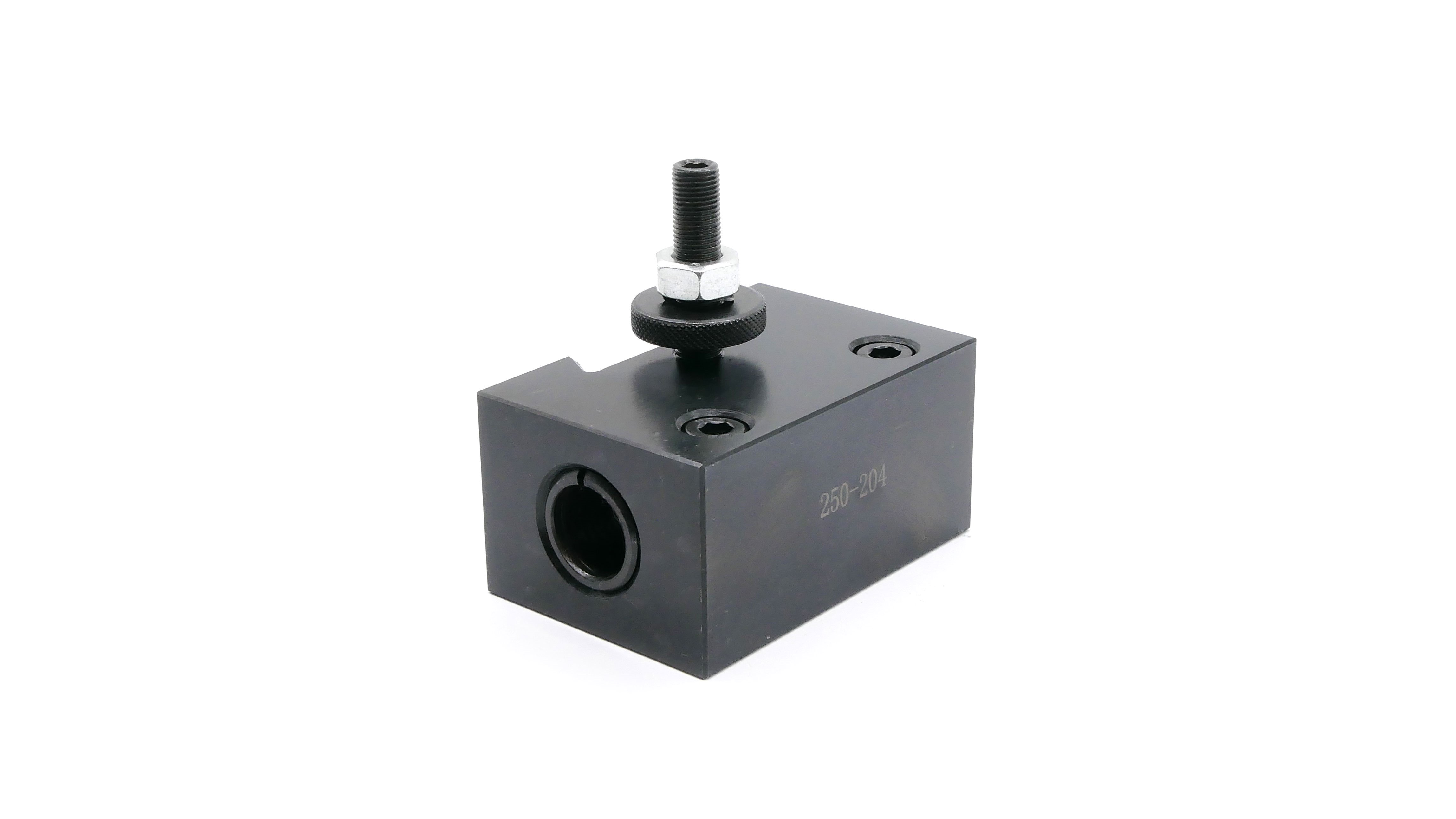

- oprawka do wytaczania

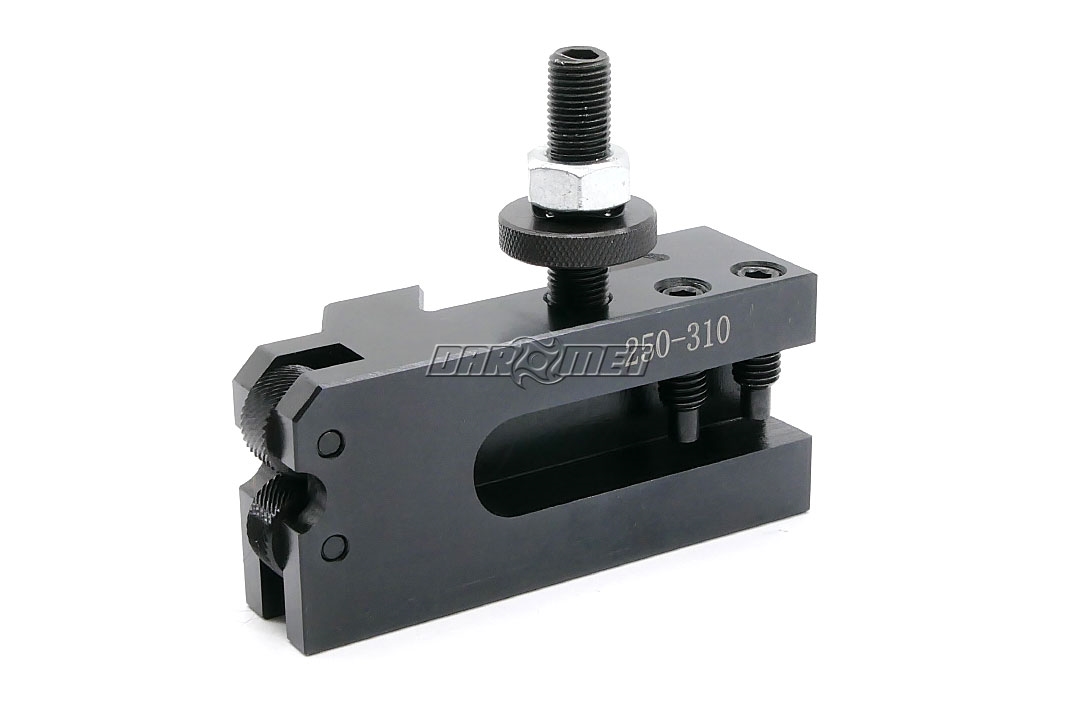

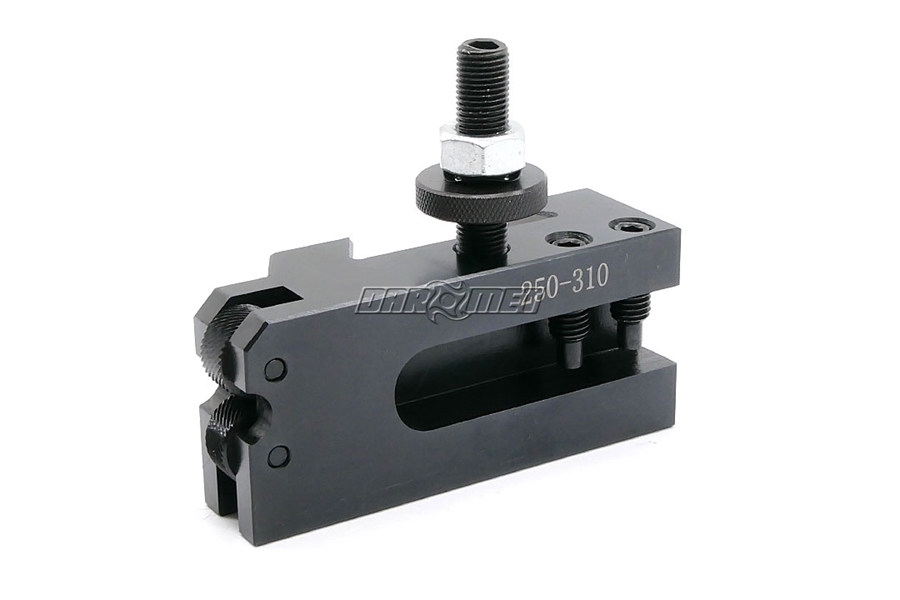

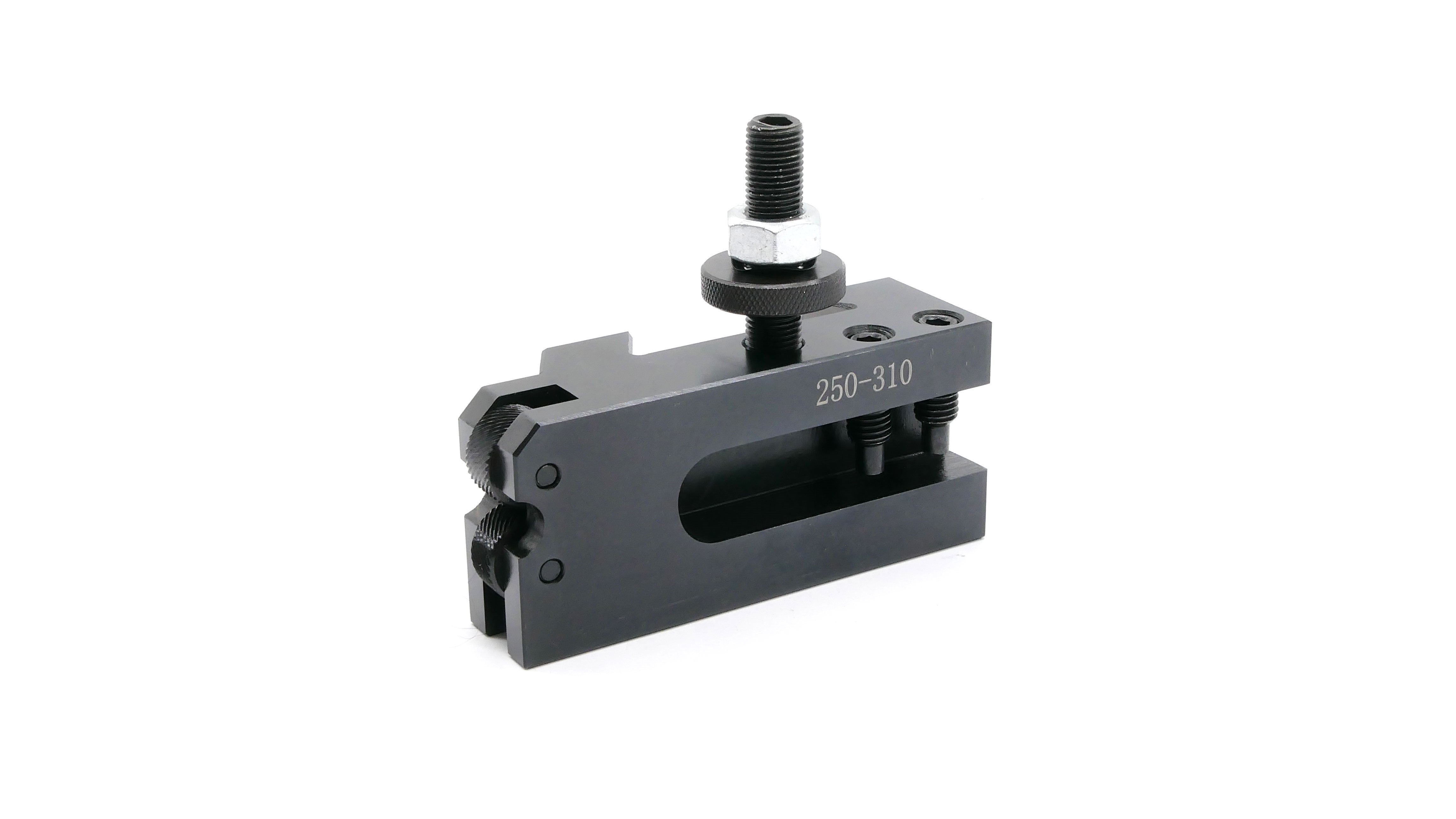

- oprawka do radełkowania (2 rolki skośne)

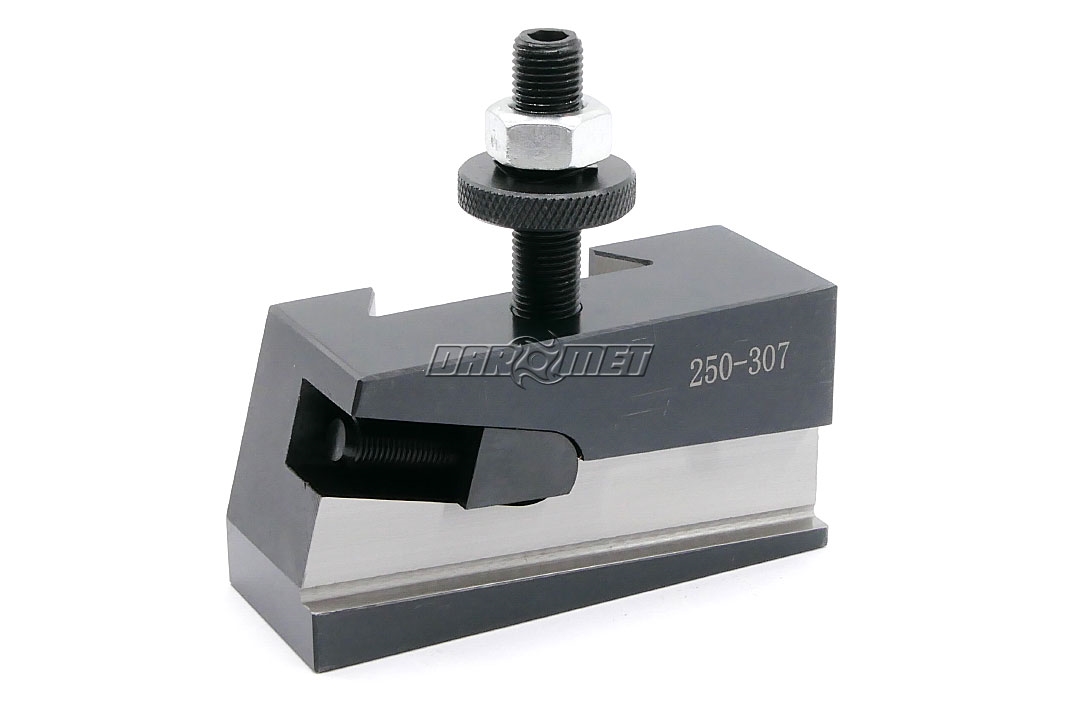

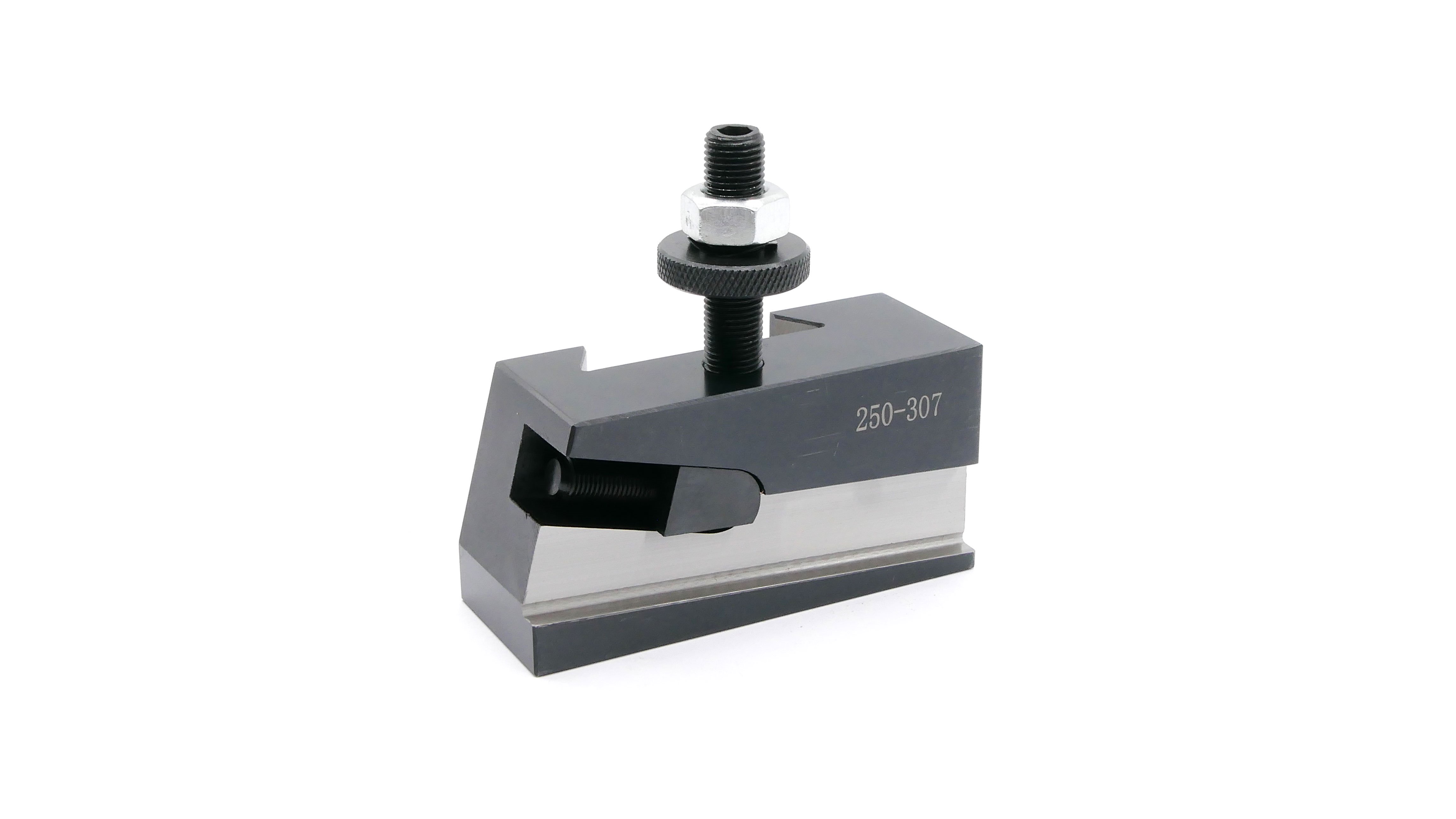

- oprawka do listw ucinających
Wymiary imaka:
| Parametr | Wartość |
|---|---|
| A | 85 mm |
| B | 148 mm |
| C | 76 mm |
| D | 20 mm |
| Maksymalna średnica toczonego przedmiotu | 330 - 457 mm |
Wymiary oprawki nożowej:
| Parametr | Wartość |
|---|---|
| A | 38 mm |
| B | 19,05 mm |
| C | 16 mm |
| D | 54 mm |
| E | 35 mm |
| L | 109 mm |
Wymiary oprawki do wytaczaków:
| Parametr | Wartość |
|---|---|
| d | 12 - 19 mm |
| A | 38 mm |
| B | 19,05 mm |
| C | 16 mm |
| D | 54 mm |
| E | 35 mm |
| L | 109 mm |
Wymiary oprawki do wierteł:
| Parametr | Wartość |
|---|---|
| A | 22,2 mm |
| B | 44,4 mm |
| C | 19,05 mm |
| D | 25,4 mm |
| E | 61 mm |
| L | 89 mm |
Wymiary oprawki do listwy ucinającej:
| Parametr | Wartość |
|---|---|
| A | 5 mm |
| B | 19,05 mm |
| C | 51 mm |
| E | 33,5 mm |
| L | 102 mm |
Wymiary oprawki do radełkowania:
| Parametr | Wartość |
|---|---|
| A | 30 mm |
| B | 79 mm |
| C | 51 mm |
| D | 19,05 mm |
| E | 38 mm |
| L | 114 mm |
