Opis produktu
Właściwości i zastosowanie

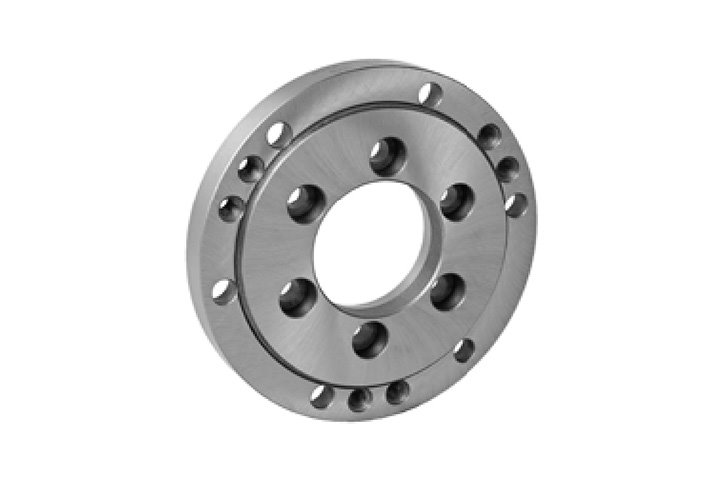

- Tarcze zabierakowe żeliwne do uchwytów samocentrujących wykonane na gotowo do bezpośredniego mocowania na końcówce wrzeciona
- DIN 55026 - osadzenie typu A
- Wielkość uchwytu - 315 mm
Dane techniczne
Parametr | Wartość |
---|---|
W | 315 mm |
St 1:4 | 6 |
A | 315 mm |
B | 33 mm |
B1 | 4,5 mm |
B2 | 19 mm |
B3 | 16 mm |
D | 133,4 mm |
F | 103 mm |
G (h6) | 260 mm |
K | 286 mm |
M | 6 x 25 |
N | 6 x 17 |
P | 3 x M16 |
P1 | 6 x M12 |
S | - |
waga | 14,6 kg |
