Opis produktu
Właściwości i zastosowanie:

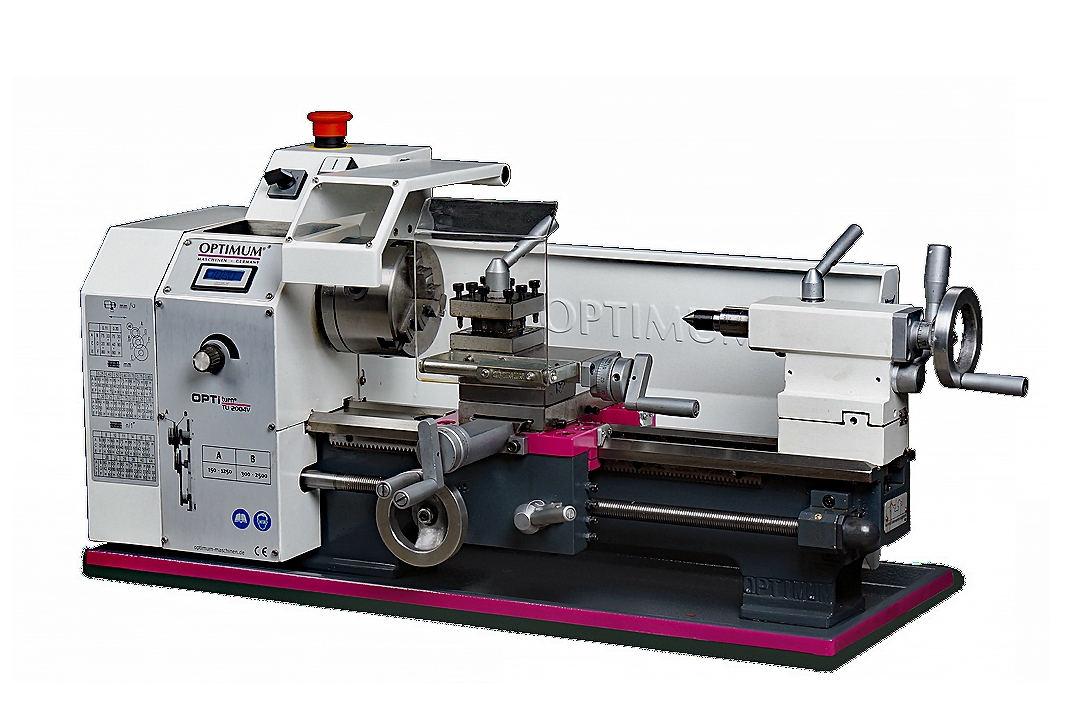

- Tokarka TU 2004V to precyzyjne urządzenie z bezstopniową regulacją obrotową oraz z cyfrowym wskaźnikiem prędkości obrotowej.
- Maszyna przeznaczona jest do precyzyjnej obróbki.
- Żebrowane łoże pryzmowe jest wykonane z żeliwa szarego.
- Prowadnice łoża są indukcyjnie hartowane oraz szlifowane.
- W wyposażeniu tokarki jest imak nożowy, w którym można mocować m.in.: noże tokarskie oraz noże tokarskie składane.
- Szlifowana końcówka wrzeciona (DIN 6350).
- Hartowane wrzeciono główne jest zamontowane w regulowanych i precyzyjnych łożyskach stożkowych o jakości P5
- Model tokarki TU 2004V gwarantuje dokładność ruchu obrotowego stożka wrzeciona lepszą niż 0,009 mm.
- Koncentryczność uchwytu tokarskiego lepsza niż 0,04 mm.
- Osłona uchwytu tokarskiego.
- W tokarce możliwa jest bezstopniowa regulacja obrotów w zakresie 150 - 2500 obr/min.
- Prosta, beznarzędziowa oraz szybka zmiana prędkości obrotowej tokarki jest możliwa za pomocą dźwigni zaciskowej.
- Na pulpicie sterującym znajduje się przełącznik obrotów prawo / lewo.
- Przełącznik bezpieczeństwa tokarki znajduje się w osłonie.
- Maszyna posiada również grzybkowy wyłącznik awaryjny.
- Z śrubą pociągową do gwintowania bądź automatycznego toczenia wzdłużnego.
- Śruba pociągowa ułożyskowana jest w dwóch spiekanych łożyskach
- Urządzenie posiada sanie wzdłużne, poprzeczne oraz górne.
- Automatyczny napęd posuwu wzdłużnego / śruby pociągowej
- Duży zakres gwintowania jest możliwy dzięki zestawowi zmianowych kół zębatych.
-
W zestawie z tokarką TU 2004V znajduje się:
- Uchwyt 3-szczękowy o średnicy 100 mm
- Kieł stały MK2 i MK3
- Osłona przez rozbryzgami chłodziwa
- Czterogniazdowy imak nożowy
- Osłona uchwytu tokarskiego
- Zestaw kół zmianowych
-
- W gnieździe tulei konika można mocować narzędzia do obróbki z chwytem stożkowym np. wiertła.
- Narzędzia o chwycie cylindrycznym należy zamocować za pomocą uchwytu wiertarskiego.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 230 V |
| Moc silnika | 600 W |
| Średnica toczenia nad łożem | 200 mm |
| Rozstaw w kłach | 300 mm |
| Wysokość kłów | 100 mm |
| Obroty wrzeciona | 150 - 2500 obr./min |
| Ilość zakresów | 2 |
| Stożek wrzeciona | MK 3 |
| Przelot wrzeciona | Ø 21mm |
| Wysokość maks. narzędzi w imaku | 12 mm |
| Przesuw sań górnych | 55 mm |
| Przesuw suportu poprzecznego | 75 mm |
| Stożek konika | MK2 |
| Wysuw pinoli | 65 mm |
| Posuw wzdłużny | 0,1 / 0,2 mm/obr. |
| Skok gwintu metrycznego | 0,025 - 3 mm/obr. |
| Wymiary (dł. x szer. x wys.) | 830 x 425 x 360 mm |
| Waga | 61 kg |
| Kod produktu | 3420310 |
