Opis produktu
Właściwości i zastosowanie:

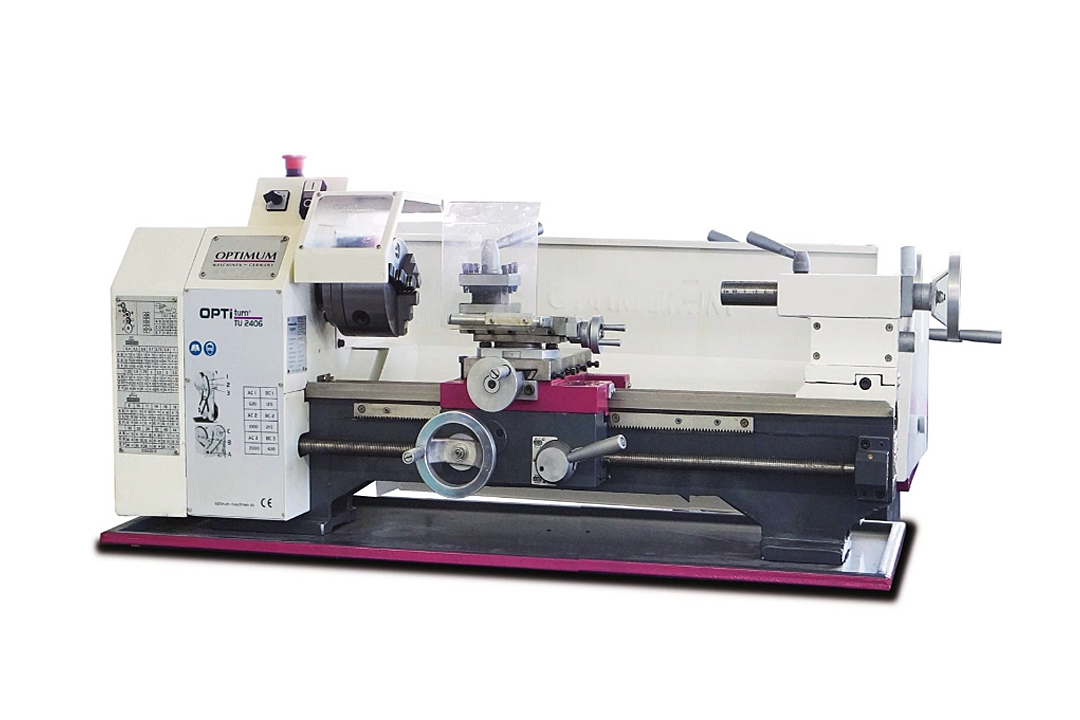

- Tokarka stołowa do metalu TU 2406 to wysokiej jakości urządzenie dla majsterkowiczów do dużych oraz małych warszrsztatów, zakładów bądź jako pomoc dydaktyczna dla szkół.
- Model TU 2406 jest przeznaczony do obróbki skrawaniem przedmiotów, które są o powierzchni brył obrotowych. Są to np. wałki, kule, gwinty zewnętrzne i wewnętrzne oraz kule.
- Konwencjonalna tokarka przeznaczona jest do precyzyjnej obróbki.
- Wykonane z żeliwa szarego masywne łoże pryzmowe precyzyjnie szlifowane oraz indukcyjnie hartowane.
- Urządzenie gwarantuje dokładność ruchu obrotowego stożka wrzeciona lepszą niż 0,009 mm.
- Dokładność ruchu obrotowego uchwytu tokarskiego lepsza niż 0,05 mm.
- Osłona uchwytu tokarskiego
- W tokarce możliwa jest 6 - stopniowa manualna regulacja obrotów w zakresie 125 - 2000 obr/min.
- Na pulpicie sterującym znajduje się przełącznik obrotów prawo / lewo.
- Maszyna posiada również grzybkowy wyłącznik awaryjny.
- Prowadnice są hartowane oraz szlifowane.
- Na prowadnicy tokarki znajdują się pokrętła regulacyjne z precyzyjną skalą 0,02 mm.
- 2 łożyska stożkowe o jakości P5.
- Z śrubą pociągową do gwintowania bądź automatycznego toczenia wzdłużnego.
- Duży zakres gwintowania jest możliwy dzięki zestawowi zmianowych kół zębatych.
- W wyposażeniu tokarki jest imak nożowy, w którym można mocować narzędzia m.in.: noże tokarskie o rozmiarze 10 mm i 12 mm, noże tokarskie składane o rozmiarze 10 mm oraz 12 mm.
- Rolowane wrzeciona trapezowe.
-
W zestawie z tokarką TU 2304V znajduje się:
- Uchwyt 3-szczękowy o średnicy 125 mm
- Kieł stały MK2 i MK3
- Osłona ochronna
- Czterogniazdowy imak nożowy
- Osłona uchwytu tokarskiego
- Zestaw kół zmianowych
- W gnieździe tulei konika można mocować narzędzia do obróbki z chwytem stożkowym np. wiertła.
- Narzędzia o chwycie cylindrycznym należy zamocować za pomocą uchwytu wiertarskiego.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie elektryczne | 400 V |
| Moc silnika | 750 W |
| Średnica toczenia nad łożem | 250 mm |
| Rozstaw w kłach | 550 mm |
| Wysokość kłów | 135 mm |
| Obroty wrzeciona | 125 - 2000 obr./min |
| Ilość zakresów | 6 |
| Stożek wrzeciona | MK 3 |
| Przelot wrzeciona | Ø 21 mm |
| Przesuw sań górnych | 75 mm |
| Przesuw suportu | 120 mm |
| Stożek konika | MK2 |
| Wysuw pinoli | 70 mm |
| Wymiary (dł. x szer. x wys.) | 1090 x 594 x 484 mm |
| Waga | 125 kg |
| Kod produktu | 3420353 |
Dostępności są informacyjne na podstawie danych z firmy OPTIMUM i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
