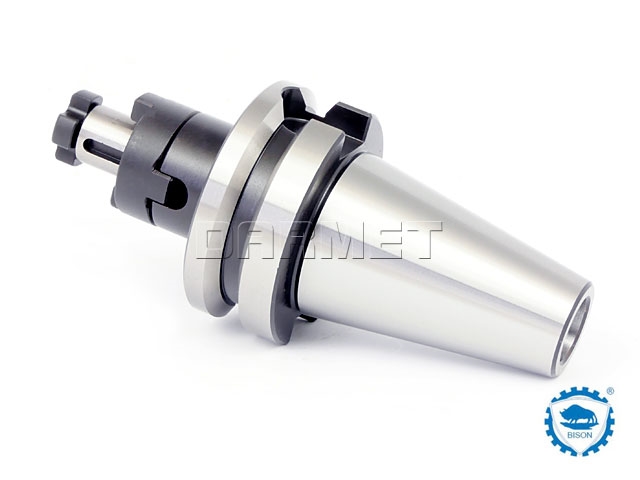

Opis produktu
Właściwości i zastosowanie:
- Trzpień frezarski uniwersalny z chwytem MAS 403-BT do frezów z rowkiem wpustowym lub zabierakowym wg DIN 138.
- Pasuje do frezów nasadzanych o średnicy chwytu 22 mm i głowic frezarskich składanych z otworem 22 mm.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka At3.
- Do mocowania trzpienia frezarskiego uniwersalnego należy użyć klucza krzyżowego w rozmiarze 22 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (MAS 403-BT) | 40 | |
| d | 22 | mm |
| A | 55 | mm |
| l | 19 | mm |
| d1 | 40 | mm |
| Śruba mocująca | U-0621/0 | |
| Pierścień zabierakowy | U-1365/0 | |
| Wpust | U-1356/0 | |
| Kod produktu | 0642 173 617 101 |
Trzpień frezarski uniwersalny - zastosowanie
Informacje techniczne: chwyt MAS 403-BT
Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
