Opis produktu
Właściwości i zastosowanie:

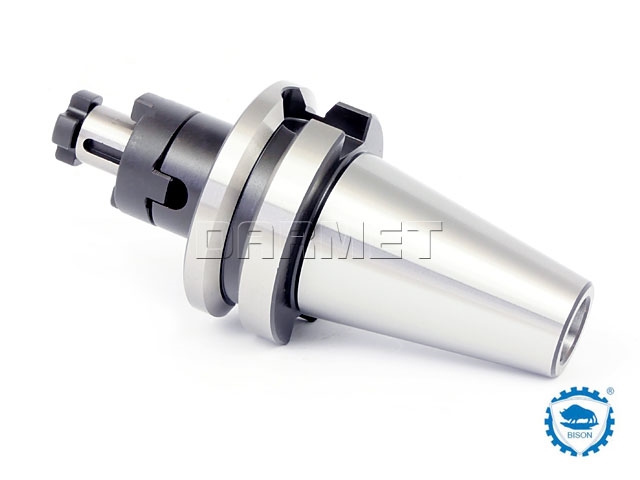

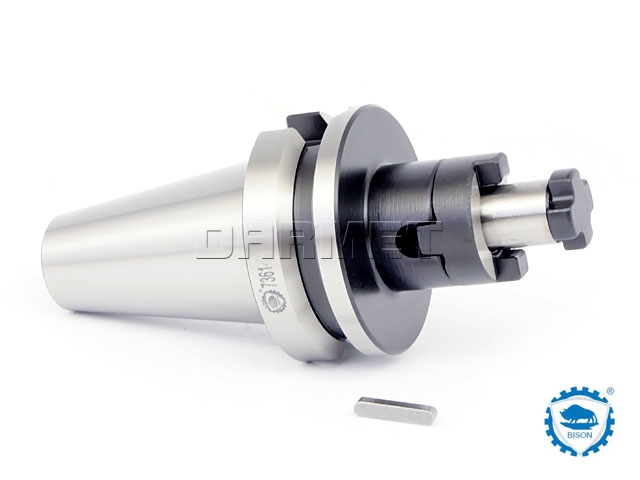

- Trzpień frezarski uniwersalny z chwytem MAS 403-BT do frezów z rowkiem wpustowym lub zabierakowym wg DIN 138.
- Pasuje do frezów nasadzanych o średnicy chwytu 50 mm i głowic frezarskich składanych z otworem 50 mm.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka At3.
- Do mocowania trzpienia frezarskiego uniwersalnego należy użyć klucza krzyżowego w rozmiarze 50 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (MAS 403-BT) | 50 | |
| d | 50 | mm |
| A | 70 | mm |
| l | 30 | mm |
| d1 | 90 | mm |
| Śruba mocująca | U-0625/0 | |
| Pierścień zabierakowy | U-1369/0 | |
| Wpust | U-1360/0 | |
| Kod produktu | 0642 173 618 000 |
Trzpień frezarski uniwersalny - zastosowanie
Informacje techniczne: chwyt MAS 403-BT
