Opis produktu
Właściwości i zastosowanie:
-
- Materiał: wysokowytrzymała stal stopowa hartowana, precyzyjnie szlifowana i dynamicznie wyważana – wysoka odporność na obciążenia udarowe i długa żywotność trzpienia
- Interfejs: MAS 403-BT (Double Contact) – podwójny styk stożkowy i czołowy zwiększający sztywność oraz dokładność pozycjonowania w wrzecionie

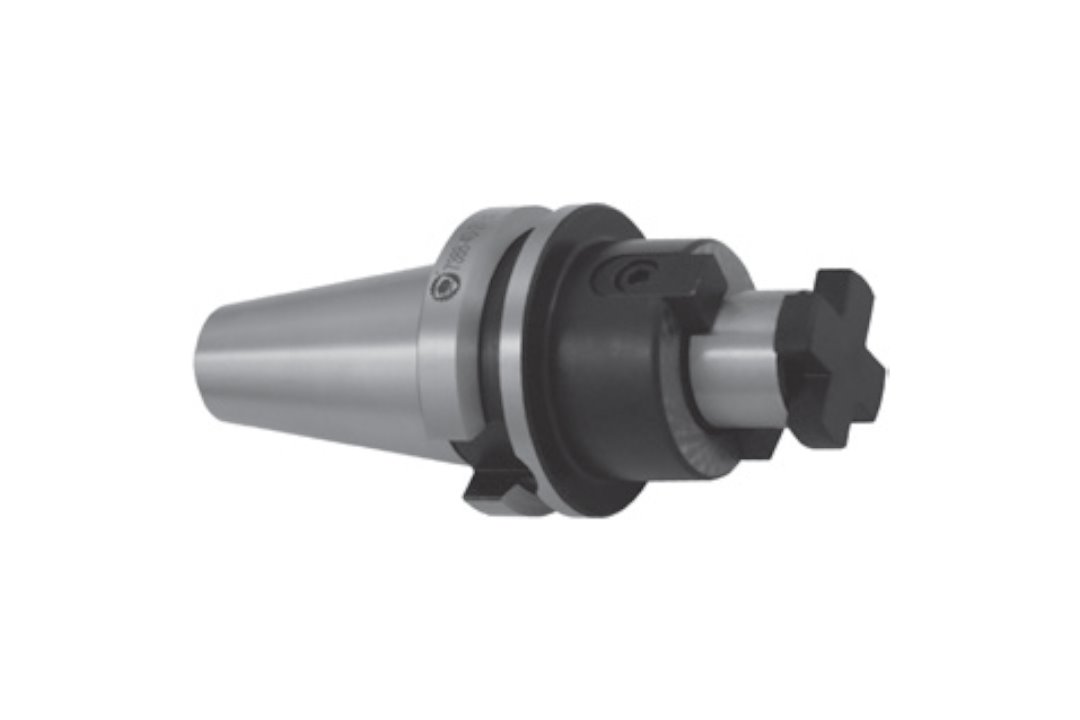

- Przeznaczenie: trzpień frezarski zabierakowy typ 7388 do frezów nasadzanych z rowkiem zabierakowym wg DIN 138
- Śruba krzyżowa (zabierakowa): umożliwia skuteczne przenoszenie wysokiego momentu obrotowego, stabilizuje frez w osi i zapobiega jego obracaniu podczas ciężkiej obróbki
- Wyważenie: G2.5 / 25 000 obr./min – przystosowany do pracy przy podwyższonych prędkościach obrotowych i obróbki dynamicznej
- Dokładność wykonania: wysoka współosiowość i powtarzalność montażu, redukcja drgań oraz poprawa jakości powierzchni obrabianej
- Konstrukcja wzmocniona: masywny korpus o zwiększonej sztywności – odpowiedni do obróbki zgrubnej i półwykańczającej
- Zakres zastosowań: frezowanie płaszczyzn, rowków i stopni w stali, żeliwie oraz materiałach o podwyższonej wytrzymałości
- Rekomendowany do centrów obróbczych CNC ze stożkiem MAS 403-BT, w produkcji seryjnej oraz w aplikacjach wymagających maksymalnej stabilności układu narzędzie–wrzeciono
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | K 7:24 - 40 DC |
| d | 22 mm |
| A | 45 mm |
| l | 19 mm |
| d1 | 48 mm |
| Śruba mocująca | U-0621/0 |
| Kod produktu | 0642 173 888 720 |
Chwyt stożkowy 7:24 Double contact - wymiary
| Parametr | Wartość |
|---|---|
| K 7:24 | 40 |
| D1 | 44,65 mm |
| D3 | 63 mm |
| D4 | 75,6 mm |
| l1 | 65,4 mm |
| l2 | 30 mm |
| l4 | 9 mm |
| bH12 | 63,55 mm |
| t | 22,6 mm |
| d | 10 mm |
| d2H7 | 17 mm |
| M | M 16 |
| e | 26 mm |
| v | 16,6 mm |
| y | 1 mm |
Charakterystyka techniczna wyrobów:
- Materiał: stal stopowa chromowo-manganowa
- Nawęglane na głębokość 0,7 mm
- Hartowane i precyzyjnie szlifowane
- Twardość powierzchni 60±0,5 HRC
- Tolerancja kąta stożka AT3
Korzyści (DC):
- Zwiększona sztywność
- Zwiększona niezawodność mocowania
- Zwiększona dokładność mocowania narzędzia
- Większa dokładność podczas obróbki z dużą prędkością lub w ciężkich warunkach skrawania
- Wydłużona żywotność narzędzia
