Opis produktu
Właściwości i zastosowanie:

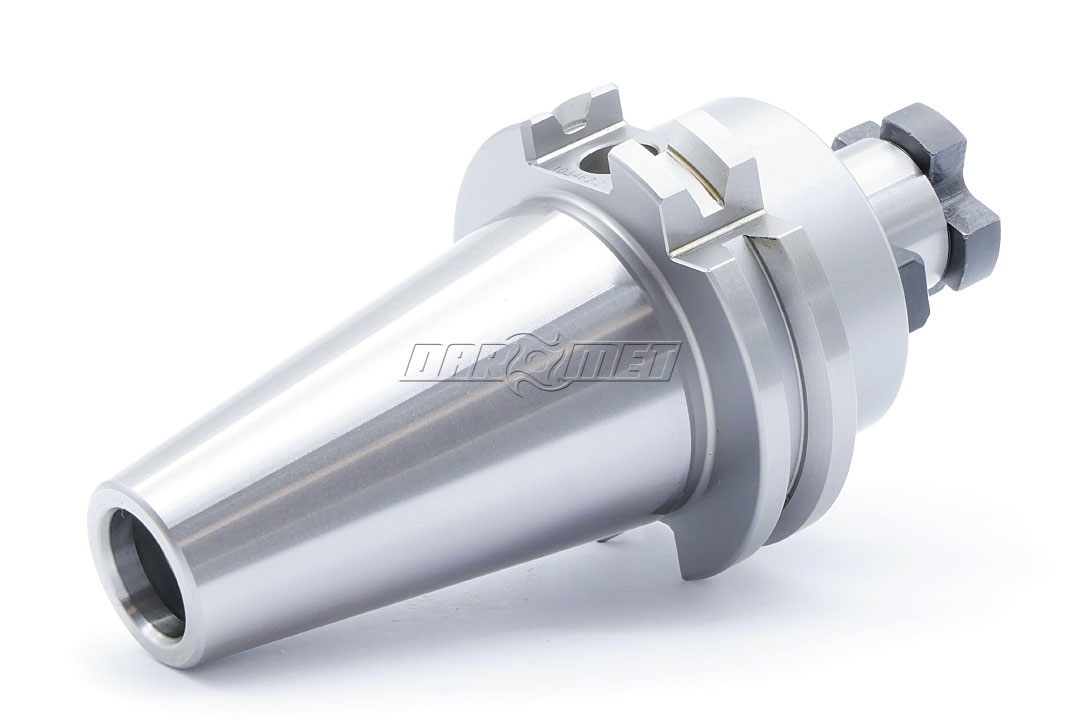

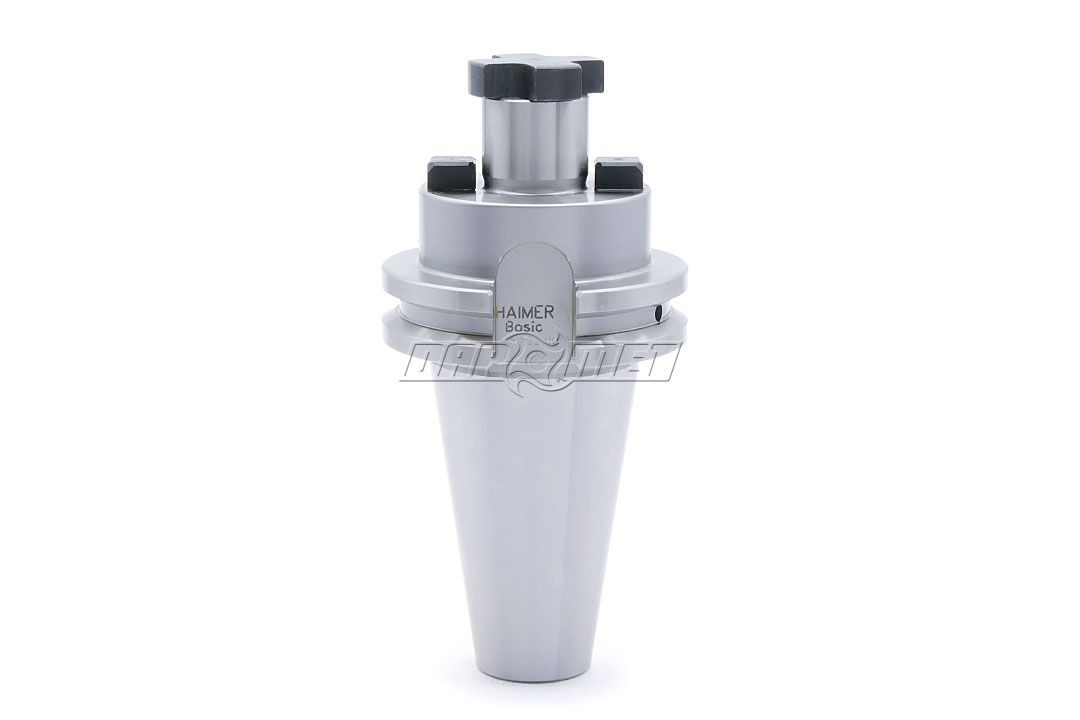

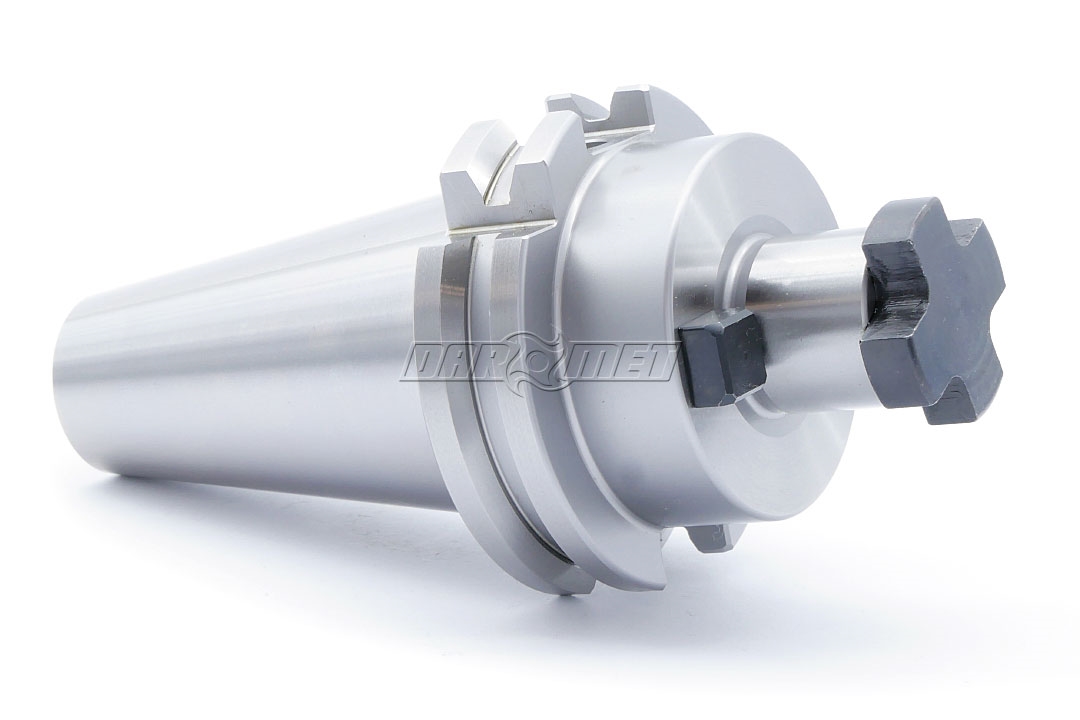

- Trzpień frezarski zabierakowy Basic Line ze stożkiem DIN 69871 SK40 do mocowania frezów czołowych oraz z rowkiem zabierakowym .
- Pasuje do frezów nasadzanych o średnicy chwytu 22 mm i głowic frezarskich składanych z otworem 22 mm.
- Wykonany system chłodzenia AD umożliwiający tylko centralne doprowadzenie chłodziwa poprzez pokrętło retencyjne.
- Trzpień precyzyjnie wyważony do G6.3 - 8000 obr./min.
- Tolerancja kątowa stożka AT3
- Do trzpienia dołączona jest śruba dociskowa.
- Wszystkie powierzchnie funkcyjne uchwytu są precyzyjnie obrobione.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa DIN40 (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | ISO 7388-1 | DIN 69871 SK40 |
| D1 | 22 mm |
| D2 | 48 mm |
| L | 19 mm |
| A | 35 mm |
| Kod produktu | 40.350.22.00 |
Informacje techniczne: chwyt DIN 69871
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
