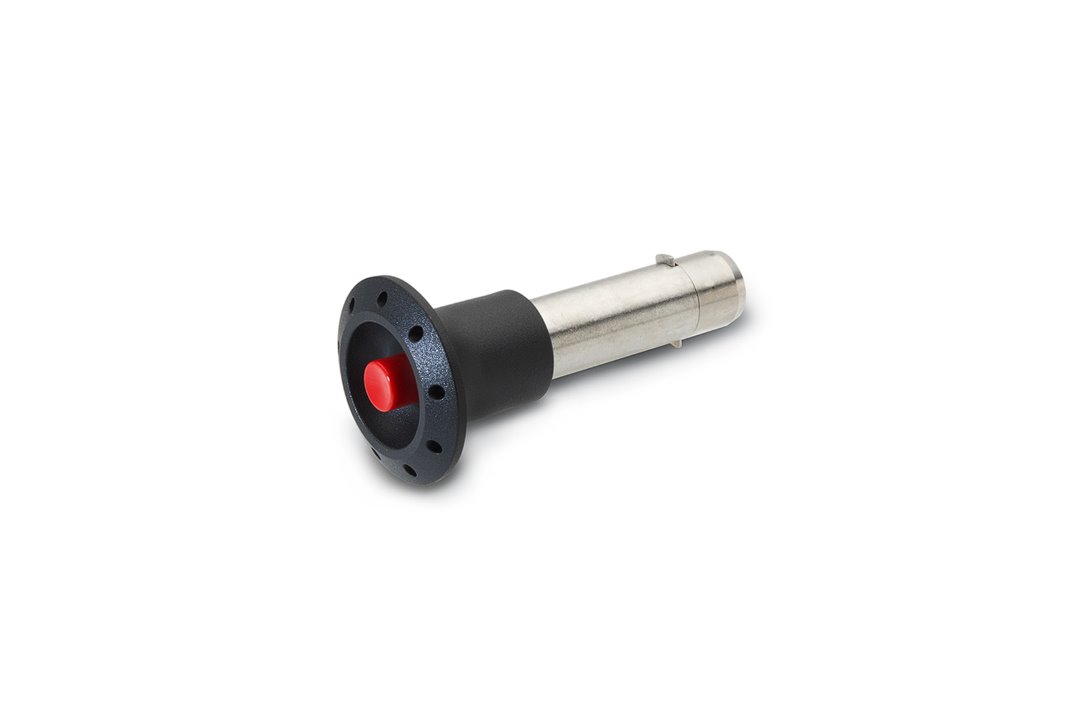

          Trzpień montażowy 8 x 100 mm ze stali nierdzewnwej z blokadą osiową (płetwy) - ELESA+GANTER GN 114.3-8-100

          (0) opinii
          ELG_GN-114.3-8-100
          Producent: ELESA+GANTER
          78,41
          63,75
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,50 zł

          Opis produktu

          Właściwości i zastosowania:

          • Trzpień: stal nierdzewna AISI 303
          • Płetwy: blacha ze stali nierdzewnej AISI 304
          • Nacisk sprężyny: stal nierdzewna AISI 301
          • Gałka / Przycisk / Popychacz:
            • Tworzywo
            • Odporność temperaturowa do 80°C
            • Gałka: kolor szaroczarny
            • Przycisk: kolor czerwony
          • Trzpienie montażowe GN 114.3 stosuje się do szybkiego ustalania lub łączenia przedmiotów obrabianych. Typowe zastosowanie to takie, w którym trzpień jest często mocowany i demontowany
          • Trzpienie montażowe z płetwami są ekonomiczniejszą wersją trzpieni z blokadą kulkową, która umożliwia przenoszenie większych obciążeń osiowych
          • Prostokątny kształt płetw ze stali nierdzewnej zwiększa powierzchnię kontaktową blokady osiowej, co jest istotne przy większych tolerancjach otworu, w którym się blokują



          Tabela wymiarów:

          trzpien_ustalajacy
          Parametr Wartość
          Oznaczenie GN 114.3-8-100
          d1 -0.1 8 mm
          l1 +0.4 100 mm
          a 2,8 mm
          b 0,6 mm
          d2 9,8 +0,5 mm
          d3 7,9 mm
          d4 15 mm
          d5±1 30 mm
          l2 8,4 mm
          l3 21 mm
          Podwójna siła ścinająca 35 kN
          Waga 0,054 kg



          Instrukcje obsługi


          Specyfikacja produktu

          Typ montażowe
          Średnica trzpienia [mm] 8
          Mechanizm działania Blokada zapadkowa osiowa
          Materiał Stal nierdzewna
          Długość robocza [mm] 100
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
